Расчет по раскрытию трещин

3.105. Ширину раскрытия нормальных и наклонных к продольной оси трещин а_cr, см, в железобетонных элементах, проектируемых по категориям требований по трещиностойкости 2б, За, 3б и Зв, необходимо определять по формуле

, (124)

где  — растягивающее напряжение,

Е — модуль упругости арматуры,;

 — коэффициент раскрытия трещин,

_сr — предельное значение расчетной ширины раскрытия трещин, см,

38. Расчет прочности нормальных сечений балок ребристых пролетных строений с ненапрягаемой арматурой.

Задача расчета состоит в обосновании формы и размеров поперечного сечения балок пролетного строения, площади сечения арматуры и её размещения в поперечном сечении.

Расчет прочности сечений производится с использованием третьей стадии напряженно - деформированного состояния

Вначале определяется необходимое количество арматуры по условию прочности сечения в середине пролета.

По найденному значению А_р определяют требуемое количество стержней арматуры и размещают их в растянутой зоне сечения с соблюдением норм на толщину защитного слоя (п.3.119* СНиП 2.05.03-84*) и на расстояния в свету между стержнями (п.3.122* СНиП 2.05.03-84*) по условиям производства работ. После этого производится проверка прочности полученного сечения.

В начале следует определить ширину сжатой плиты,

При этом ширина сжатой плиты , включаемой в поперечное сечение балки(рис.1), должна удовлетворять следующим условиям:

<=12 +2c +b , <=

где - -толщина плиты; c- ширина вута, если он имеет уклон 1: 3 и более, b -толщина стенки, -расстояние в осях между соседними балками.

При вуте с уклоном менее 1: 3 значение С следует принимать равным нулю.

Проверка прочности сечения с выбранным количеством арматуры производится на действие расчетного значения изгибающего момента.

Условие прочности по изгибающему моменту соответствует требованию, чтобы расчетное значение изгибающего момента от внешних сил не превышало момент всех внутренних сил в сечении относительно центра тяжести напрягаемой арматуры (или любой другой точки).

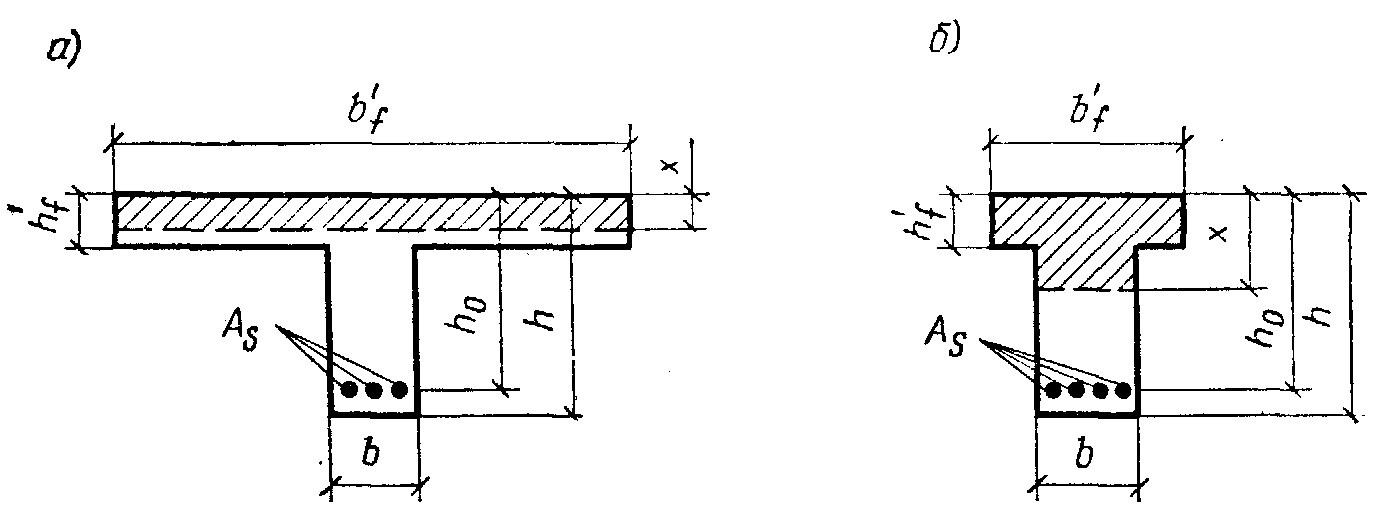

Этот расчет производится по-разному в зависимости от высоты сжатой зоны и расположения её в пределах поперечного сечения. Высота сжатой зоны(рис.2) находится из равенства нулю проекций всех усилий в сечении на горизонтальную ось сечения.

Рис.2. К определению высоты сжатой зоны.

Относительная высота сжатой зоны бетона при этом не должна превышать предельное значение , вычисляемого по формуле(53) СНиП 2.05.03-84* Расчет прямоугольных сечений при следует производить по формулам 54 и 55 СНиП 2.05.03-84.

Расчет тавровых, двутавровых и коробчатых сечений с плитой в сжатой зоне при в зависимости от положения границы сжатой зоны производится по п.3.63 СНиП 2.05.03-84.

РАСЧЕТ ГЛАВНОЙ БАЛКИ НА ТРЕЩИНОСТОЙКОСТЬ

Расчет выполняется по 2-м стадиям работы конструкции.

На стадии изготовления с учетом 10% технологичной кратковременной перетяжки арматуры проверяются: образование норм трещин на верхней грани балки

В случае ограничения раскрытия норм трещин ; образование продольных микро трещин .

На стадии эксплуатации к балке предъявляют требования IIб категории трещиностойкости, как к конструкциям автодорог, мостов, армированных проволочной арматурой . В соответствии с этим должны быть проверены:

- образование нормальных трещин под временной нагрузкой:

- закрытие нормальных трещин под постоянной нагрузкой:

- продольное трещинообразование под действием постойной и временной нагрузок:

- образование наклонных трещин:
