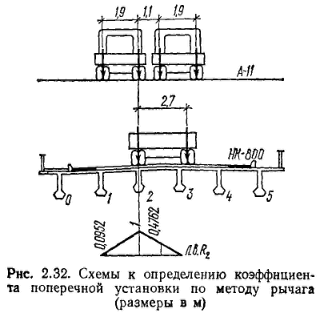

3. Метод рычага
Пусть основные несущие элементы пролетного строения объединены между собой лишь разрезными поперечными балками. Тогда нагрузка, расположенная между двумя из них, будет распределяться только между ними по закону рычага, линия влияния нагрузки на каждый из этих несущих элементов будет треугольной.
Вычисление коэффициента поперечной установки производится по формуле
Способ определения коэффициентов поперечной установки следует выбирать в зависимости от типа поперечного сечения. В плитно-ребристых конструкциях при наличии только двух ребер коэффициент поперечной установки определяется по способу рычага.

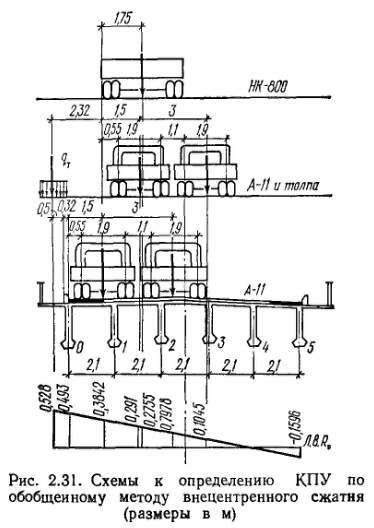

Для относительно узких многоребристых и многокоробчатых пролетных строений при отношении ширины моста к пролету b/l≤ 1 коэффициент поперечной установки рекомендуется определять по обобщенному способу внецентренного сжатия, разработанному проф. М.Е. Гибшманом .
27. Свайные фундаменты инженерных сооружений транспортного строительства. Виды свай.
Сваи бывают железобетонными, буронабивными, деревянными, винтовыми. Выбор определенного типа свай зависит от типа грунта, строящегося объекта и способа внедрения свай.
Способ установки может быть таким: погружение свай, забивка и вдавливание.
По способу заглубления в грунт надлежит различать следующие виды свай:
а) забивные железобетонные, деревянные и стальные, погружаемые в грунт без его выемки с помощью молотов, вибропогружателей, вибровдавливающих и вдавливающих устройств, а также железобетонные сваи-оболочки, заглубляемые вибропогружателями без выемки или с частичной выемкой грунта и не заполняемые бетонной смесью;.
б) сваи-оболочки железобетонные, заглубляемые вибропогружателями с выемкой грунта и заполняемые частично или полностью бетонной смесью;
в) набивные бетонные и железобетонные, устраиваемые в грунте путем укладки бетонной смеси в скважины, образованные в результате принудительного отжатия (вытеснения) грунта;
г) буровые железобетонные, устраиваемые в грунте путем заполнения пробуренных скважин бетонной смесью или установки в них железобетонных элементов;
д) винтовые.
По условиям взаимодействия с грунтом сваи следует подразделять на сваи-стойки и висячие.
К сваям-стойкам надлежит относить сваи всех видов, опирающиеся на скальные грунты, а забивные сваи, кроме того, на малосжимаемые грунты.
Примечание. К малосжимаемым грунтам относятся крупнообломочные грунты с песчаным заполнителем средней плотности и плотным, а также глины твердой консистенции в водонасыщенном состоянии с модулем деформации Е > 50000 кПа (500 кгс/см2).
К висячим сваям следует относить сваи всех видов, опирающиеся на сжимаемые грунты и передающие нагрузку на грунты основания боковой поверхностью и нижним концом.
