25. Конструкция пучков и анкеров в преднапряженных железобетонных пролетных строениях.

Напрягаемую арматуру в балках выполняют из высоко­прочной проволоки диаметром 3...6 мм, что позволяет эконо­мить металл и создавать в арматуре высокие напряжения. Для удоб­ства армирования высокопрочную проволоку диаметром 5 мм объ­единяют в пучки (рис. 7.13) с числом проволок от 18 до 60.

Проволоки в пучке располагаются концентрически с обмот­кой каждого ряда тонкой проволокой. Пучок может быть образо­ван из готовых семипроволочных прядей. При армировании балок используют прямолинейные и криволинейные пучки.

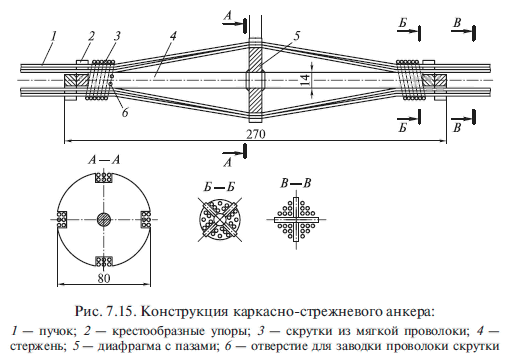

Передача усилия с пучка на бетон после его твердения осуще­ствляется с помощью специальных анкеров. На рис. 7.15 приведе­на конструкция каркасно-стержневого анкера МИИТа. Он имеет стальной стержень 4, на середине длины которого закреплена диафрагма 5 с пазами, а по концам — крестообразные упоры 2.

В анкере пучок 1 напрягаемой арматуры расчленяется на четы­ре пряди и прихватывается по его концам у крестообразных упо­ров проволочными скрутками 3. В образующуюся полость между прядями пучка проникает бетон, который заклинивает пучок в бетонном массиве балки. Для усиления бетона в месте передачи усилия перед анкером устанавливают спиральную арматуру.

Натяжение пучков на упоры и передача усилия на бетон про­изводится при 80% его прочности с соблюдением симметрично­сти натяжения и передачи путем поочередного обрезания двух сим­метричных пучков.

26. Коэффициент поперечной установки. Способы его определения.

КПУ определяет долю от целой нагрузочной полосы или тележки.

Способы определения:

1. По линиям влияния балки на упруго проседающих опорах

Если поперечные связи между главными несущими элементами имеют конечную жесткость, то поперечное сечение пролетного строения под действием временной нагрузки будет деформироваться. Поперечные связи в этом случае следует рассматривать, как балки на упруго проседающих опорах

Линии влияния нагрузки на несущие элементы в этом случае строятся по готовым таблицам в зависимости от количества балок в поперечном сечении пролетного строения и параметра упругого распределения , вычисляемого по формуле

(9.7)

где bo- расстояние между главными балками (пролет поперечной балки) L- пролет главной балки

-отношение жесткости при изгибе главной и поперечной балки

Линии влияния для балок пролетного строения, построенные по методу упругих опор, имеют по ширине пролетного строения криволинейное очертание с максимальными ординатами под соответствующими балками.

2. Обобщенный метод внецентренного сжатия м. Е. Гибшмана

В ряде случаев можно допустить, что поперечные связи между несущими элементами пролетного строения настолько жесткие, что поперечные сечения можно рассматривать как абсолютно жесткие недеформируемые диски. Линии влияния нагрузки на несущий элемент пролетного строения в этом случае будут иметь прямолинейное очертание и определяются по методу внецентренного сжатия.

Для вычисления ординат этой линий влияния действие груза Р=1, расположенного с эксцентриситетом e относительно оси пролетного строения, заменяют действием такого же груза, приложенного по оси пролетного строения и моментом М = Pe.

Ординаты Y линии влияния нагрузки на балку, удаленную от оси пролетного строения на расстояние bi/2 при n равномерно расположенных в поперечном сечении пролетного строения балках можно определить по формуле

Здесь bi- расстояния между балками, симметрично расположенными относительно оси пролетного строения, n- количество балок в поперечном сечении пролетного строения

Продолжение 26
