5.2. Выбор выемочного технологического оборудования
Работы, которые связаны с выемкой полезных ископаемых, называются очистными. Процессы очистных работ:
разрушение (механическое, буровзрывное, гидравлическое);
нагрузка на транспорт полезных ископаемых по очистному забою;
крепление;
управление горным давлением;
проветривание очистных забоев.
Наиболее широкое применение получили механические разрушения при помощи комбайнов и стругов.
Технологические схемы необходимо выбирать исходя из конкретных горно-геологических условий: мощности и углов падений, сопротивление углу резанию, устойчивости пород кровли, крепости пород почвы, опасности по газу и пыли. В качестве основного способа управление кровлей принято полное обрушение. Режим работы принят четырехсменный при шестидневной недели с организацией выходных по скользящему графику. Продолжительность смены 6 часов. Пример планограммы работ и график выходов рабочих показан на рисунке.

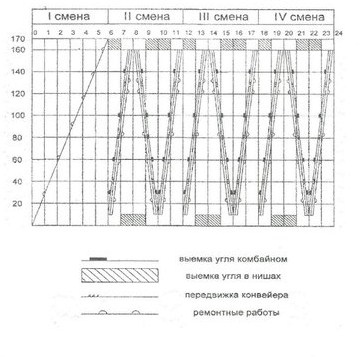

Планограмма работ в очистном забое
Тип выемочной машины (комбайн, струг и др.), тип крепи (механизированная, индивидуальная) выбирают в зависимости от мощности угла падения пласта, сопротивляемости углей резанию, потребности сортности и др.
В настоящее время при выемке пологих и наклонных пластов применяют, как правило, узкозахватные комбайны, реже струги. Широкозахватные комбайны применяются при выемке пластов мощностью 0,55…0,75 м.
Создаваемые для выемки ниш самозарубающиеся и специальные нишевыёмочные машины пока еще не нашли широкого применения. Поэтому верхнюю и нижнюю нишу, как правило, проходят буровзрывным способом или отбойными молотками, если на шахте применяется пневмоэнергия.
Основываясь на полученных даных (вынимаемою мощность, устойчивость непосредственной кровли), делаем вывод, что нам подходит комплекс
2КМД М /”Донбасс-М”/. Рассмотрим его детальнее.
Комплекс, индивидуальная крепь+комбайн |
Тип крепи |
Комбайн /струг/ |
Конвейер |
Вынимаемая мощность |
Угол падения /град/ при выемки |
Длина лавы, м |
Устойчивость непосредственной кровли |
|
По простиранию |
По восстановлению |
|||||||
2КМД М /”Донбасс-М” |
“Донбасс-М” |
МК75М |
CП 48М СП 202 |
0,8… 1,2 |
0…25 |
0…10 |
150 |
средней |
Теперь используя полученные данные в предыдущей таблице, проведём параллель со следующей таблице. Беря во внимание полученный комбай, рассмотрим следующие данные:
Тип комбайна, струга |
Мощность пласта,м |
Угол падения /град/ при выемки |
Ширина захвата, м |
Мощность двигателя комбайна, кВт |
Рабочая /маневровая/ скорость, м/мин /до/ |
Коэффициент готовности |
|||||
По простиранию |
По восстанию /падению/ |
||||||||||
МК75М |
0,7... 1,0 |
0...35 |
0...10 |
0,8 |
132 |
5 |
0,74...0,80 |
||||
