2. Проведение горных выработок

Для обеспечения бесперебойной работы очистных забоев и своевременного ввода в эксплуатацию новых забоев вместо выбивающих необходимо систематическое проведение подготовительных выработок. Если позволяют условия, проходку этих выработок необходимо осуществлять проходческими комбайнами, в других случаях - буровзрывным способом.

При мощности пласта свыше 0,7м предусматривается раздельная выемка угля и породы, при мощности меньше 0,7м - совместная выемка.

2.1. Буровзрывной способ проведение выработок

При буровзрывном способе проходки при коэффициенте подрывки К_п=0,3 в выработках с постоянным транспортом технологическими схемами рекомендуется в качестве бурильных установок принимать БУЭ2 /пи коэффициенты крепости пород по шкале Протодьяконова f<=8/, БУЭ3, БКГ2 /при f<=16/ и породопогрузочные машины ППМ-4Э. В выработках с использованием пневмоэнергии - БУР2 и породопогрузочную машину ППП-4П.

В тех же условиях, но при К_п<0,3, а также меньших сечениях- погрузочные машины ППМ-4, оборудованные манипуляторами МН2 с колонковыми сверлами типа ЭБГП/при f<11/ и ручными электросверлами типа СЫР /при f<4/.

В горизонтальних выработках с конвейерным транспортом применяют буропогрузочные машины 2ПНБ2Б при площади сечения в свету более 3м² и при f<=16 и машины ІПНБ2Б при f<6.

В горизонтальных выработках с конвейерным транспортом при площади сечения в свету более 9м² применяют буропогрузочные машины типа ІПНБ2 и 2ПНБ2Б при коэффициентах крепости по шкале Протодьяконова соответственно до 6 и до 16, при меньшей площади сечения применяют машины ІПНБ2 и 2ПНБ2 с ручными и колонковыми электросверлами.

Крепление в большинстве случаев осуществляется метталической арочной крепью. Для установки такой крепи при углах падения до 18° используются крепеустановщики.

Пример технологической схемы проведения наклонной выработки буровзрывным способом с применением электросверл типа ЭБГП, СЭР-19 и породопогрузочной машины ППМ-4У показан на рис.1. Сменное звено состоит из 4-5 чел., скорость проходки 110-180 м при f=6…8, S_св=10,4 м² и при К_л=1,0.

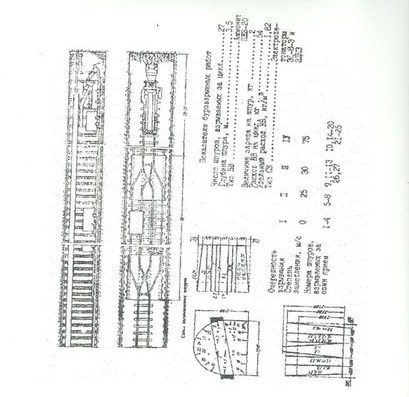

Рис 1. Технология проведения штрека буровзрывным способом

Данный способ проведения выработок рекомендуется использовать в данной работе.

2.2. Комбайновый способ проведения выработок

Применение проходческих комбайнов- основное направление технического прогресса в механизации проведения горных выработок. Для этого создан комплект проходческого оборудования (набор машин и механизмов), позволяющий механизировать основные процессы цикла. Комплект оборудования состоит из проходческого комбайна, ленточного перегружателя и манекровой тележки, служащей для обмена вагонеток и перемещения перегружателя.

Комбайн отделяет уголь непосредственно от массива без предварительного его ослабления другими способами. Его производительность, а, следственно, и скорость проведения выработок зависят от схемы перемещения рабочего органа по забою, которую выбирают с учетом расположения пласта, крепости угля и вмещающих пород, площади сечения выработки. Выемку угля производят горизонтальными и вертикальными полосами.

Крепление штреков проводят с учетом устойчивости пород кровли. При средней устойчивости кровли ( как в данным моего задания) постоянную крепь возводят вслед за продвиганием забоя, при устойчивой- по мере продвигания забоя, однако за шагом, вдвое большим, чем расстояние между рамами.Основное направление совершенствования технологии пластовых штреков- создание комплектов оборудования на базе прохоческого комбайна с установкой на нем предохранительной передвижной крепи, средств по возведению постоянной крепи, магазирования и доставка к месту установки секции крепи. Преимуществом этого способа следующие: высокая скорость проведения, лучшая устойчивость выработки и сравнительно небольшие затраты. Основной недостаток-выдача породы на поверхность, что загружает подземный транспорт и подъем, отрицательно влияет на рост добычи угля и производительности труда. Порода на поверхности занимает большие площади, а ее загрязняют продуктами горения воздух вблизи шахт и населенных пунктов.

Схема призабойного транспортирования при комплектах оборудования с проходческим комбайном

1-комайн, 2- мостовой перегружатель, 3-прицепной перегружатель, 4-вагонетка, 5-ленточный конвейер

Схема движения исполнительного органа комбайна избирательного действия по забою

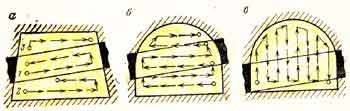

а – при раздельной выемке угля и породы; б – при совместной выемке угля и породы горизонтальными полосами; в - при совместной выемке угля и породы вертикальными полосами
