26.Фотоэлектрические преобразователи. Классификация, функциональные возможности.
Относятся к типу радиоционных преобразователей, использ светочувствительные преобразователи лучистой энергии в электрическую. Светочувствительный элемент – это электровакуумный, полупроводник или другой электронный прибор, электрические свойства которого изменяются под действием падающего на него светового потока. В практике автоматич контроля применяются 3 вида светочувствит элементов:
Электровакуумные (с внешним фотоэффектом)
Фоторезисторы (с внутренним фотоэффектом)
Фотогальванические 9вентельные с запирающим слоем)
Механизм внешнего фотоэффекта заключ: под действ падающего светового излучения с поверхности фотоэлесмента разных направлениях вылет электроны. Для возникновения необходимо соблюдать
h×fc =Э1+Э2+Э3
Э1 – энергия ионизации атома вещества (катода фотоэлемента)
Э2 – энергия для преодаления сил связи электрона с веществом катода
Э3 – кинетическая энергия вылетевшего электрона
На этом эффекте основана работа электровакуумных фотоэлементов
Промышленность
выпускает их с различными фотокатодами.
Спектральная область работы нескольно
смешена в сторону более коротких волн.
Болоны таких элементов заполняются
энертным газом под низким давлением.
Такие фотоэлементы имеют повыш чувств
за счет ионизазии газа. Большими

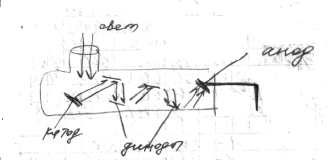

возможности – элементы со вторичными
эмиторам – фотоэлектронные умножители.
Чувствительность их опред колвом
эммиторв.
Достоинство:
Большое дифференциальное сопротивление
Световые хар-ки прямолинейны
Высокая чувствительность
Малая инерционность (10-6, 10-9 сек – пост времени)
Недостатки:
Значительные габариты и масса
Небольшой срок службы
Не работает при больших ускорениях и тряске, т.к. возникает «микрофонный» эффект
Избирательная чувствительность (в узком диапазоне спектра высокая чувствительность)
Чувствительны к температурным изменениям и электромагнитным полям
Требуют аккуратного обращения в процессе эксплуатации
Механизм внутреннего фотоэффекта, заключ в следующем. Энергия поглащенного фротона передается электрону. Коонцентроция свободных электронов в П/п при комнатной температуре, значительно меньше чем в проводниках, а число появляющихся под действием света элетронов велико. Эсли п/п затемнен, то кол-во темновых электронов мало. При освещении п/п в свободной зоне появляется новое большое число фотоэлетронов и элетропровод увелич. При непрерывнов освещении появляются все новые элетроны и наступает равновесие между числом возникающих и рекомбинир электронов. Но этом основана работа фоторезисторов. Внутренний фотоэффект наблюдается не во всех п/п материалов. Для изготовления использ наиболее светочувствит из них – сульфид кадмия CdS (ФСК), сернистый свиней PbS (ФСА) и ряд других.
Обозначаются

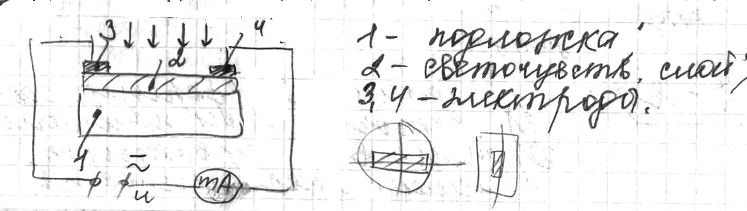

На метал подложке 1 нанесен светочувств слой 2. К нему прикреплены элетроды 3 и 4. Подключ к блоку питания. В цепь включ показ прибор 5. Освещать необход всю зону между электродами. Поэтому в корпусе выполняется окно прямоугольной формы, засвеченное, для чего существует специальное устройство – осветитель.
Если фоторезистор не освещен, то его сопротивление велико Rт. При освещении Rсв. Диапозон отношения Rт/Rсв = 1,2…200000 – передаточн отношение.
Достоинство:
Высокая чувствительность в широкой области спектра
Световые и темновые ВАХ линейны в больших пределах. Нелинейность при напряжении питания U<2В
Могут работать как непосредственно с измерит устройствами так и с элетронными схемами.
Хорошо работают при вибрациях, динимич нагрузках, высок давлении 0,05 мм рт ст. Негермертизируемые могут использоваться при влажности до 80%.
Высокая стабильность хар-тик
Простота конструкции, большой срок службы
Небольшие габариты и масса
Недостатки:
Некоторая инерционность 10-4..10-6
С увеличиение тем-ты у некоторых типов световой ток умешьшается, а темновой увелич, что неготивно сказывается на работе электрич приборов
При длительной эксплуатации – наблюдается старение, т.е. ухудшаются ВАХ-ки.
Фотогальванические
Преобразуют световой поток в электрическую энергию .Их так же можно перевести в режим, при котором они будут потреблять эл. Энергию – они будут выступать в роли сопротивления. Вентельный фотоэффект сопровождается возникновением ЭДС и позволяет непосредственно преобразовать световую энергию в электрическую. В настоящее время применяются меднозакисные, сернисторебряные и др вентельные фотоэлементы.
Обозначение
1 и 3 – медные электроды, причем 1-ый полупрозрачный
2 – попупроводник
В процессе изготовления фотэлемента создается запирающий слой 4 обладающ вентельными свойствами. Он может быть локолизован либо в районе подложки либо в районе полупрозрачного элетрода либо внутри п/п-ка. ФЭ помещают в плостмассовый корпус. При освещении ачинает протикать ток, вызванный вентельной ЭДС.
Достоинтва:
Световые хар-ки линейны
Высокая интегральная чувствительность
Малоинерционны (10-5..10-7)
Высокая стабильность параметров и долговечность
Незначительные гарабиты и масса
Недостатки:
Зависимость фототока от светового потока нелинейна
Очень чувствительна к изменению температуры
