2) Подвеска
Подвеска служит для упругого соединения рамы или кузова с мостами (колесами) автомобиля, смягчая толчки и удары, возникающие при наезде на неровности дороги. В состав подвески входят: направляющие устройства, упругие элементы, гасящие устройства, стабилизатор.
Направляющее устройство
Для обеспечения движения автомобиля на его кузов (раму) необходимо передать от колес силу тяги или (и) сопротивление, боковые силы, а также моменты сил (тяги, торможения). Эту функцию выполняет направляющее устройство подвески.

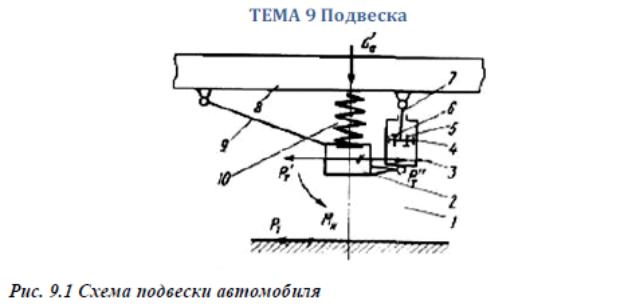

В схеме рис. 9.1 роль такого устройства выполняет рычаг (тяга) 9, передающая силу тяги РТ и реактивный момент РТ∙r с балки моста 2 на раму 8. Направляющее устройство определяет характер перемещения колес относительно автомобиля.

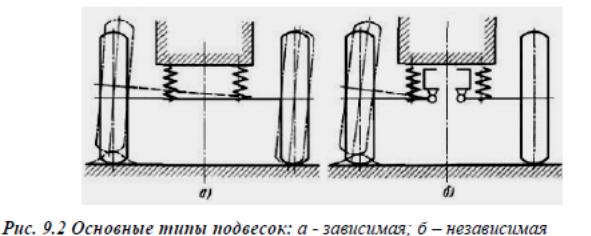

По типу направляющего устройства подвески делятся на зависимые и независимые. рис. 9.2
Отличительной особенностью зависимой подвески, рис. 9.2а, является наличие жесткой балки, связывающей правое и левое колеса оси, вследствие чего перемещения одного из них передаются другому.
Независимая подвеска, рис. 9.2б и рис. 9.4, характеризуется тем, что колеса одной оси не имеют между собой непосредственной связи и перемещаются независимо друг от друга.
Независимые подвески делят на подвески с перемещением колеса в поперечной, продольной и одновременно продольной и поперечной плоскостях. Наибольшее распространение эти подвески получили для управляемых колес автомобиля.
На рис.9.4 приведены часто применяемые схемы рычажных независимых подвесок с перемещением колеса в поперечной плоскости: однорычажная – рис. 9.4а, двухрычажная с рычагами одинаковой длины – рис. 9.4б и двухрычажная с рычагами разной длины – рис.9.4в. В этих схемах подвесок происходит изменение колеи при качании, что повышает износ шин. В схемах (а) и (б) при качании возникают гироскопические моменты, могущие вызвать колебания колес. Однако эти схемы широко применяются. Подвески с качанием колес в продольной плоскости, а также в обеих плоскостях применяются редко, что обусловлено сложностью компоновки, недостаточной жесткостью.
3) Тормозная система
Тормозная система предназначена для снижения скорости движения автомобиля вплоть до полной остановки и обеспечения неподвижности во время стоянки. В процессе торможения кинетическая энергия автомобиля переходит в работу трения между фрикционными накладками и тормозным барабаном или диском, а так же между шинами и дорогой.
Современные автомобили должны иметь рабочую, запасную и стояночную тормозные системы. Большегрузные автомобили и большие автобусы, эксплуатирующиеся в горных условиях, должны иметь вспомогательную тормозную систему.
К тормозным системам предъявляются следующие требования: стабильные тормозные свойства, надежность, удобство и легкость управления, быстродействие, а также сохранение устойчивости автомобиля при торможении.
Тормозной механизм – устройство, предназначенное для создания и изменения искусственного сопротивления движению автомобиля. торм.мех является составной частью тормозной системы. торм.мехы классифицируют по форме вращающихся элементов: барабанные(распространены со внутренним расположением колодок), дисковые, ленточные.От тормозного механизма требуется выс. стабильность от торм.св-в, т.е.сохранение эффективности работы при изменении коэффициента трения.
Рабочая тормозная система предназначена для управления скоростью на всех режимах движения путем воздействия на механизмы колесных тормозов.
Запасная тормозная система работает при отказе основной системы.
Стояночная тормозная система служит для удержания автомобиля в неподвижном состоянии. Она воздействует на колесные тормоза рабочей тормозной системы или специальный дополнительный тормоз, связанный с трансмиссией автомобиля.
Вспомогательная тормозная система предназначена для уменьшения энергонагруженности тормозных механизмов рабочей тормозной системы, например, на длинных спусках и состоит из моторного или трансмиссионного тормоза – замедлителя.
В тормозной системе автомобиля выделяют две основные составляющие: тормозные механизмы и тормозные приводы.
Стояночные тормоза
Стояночные тормоза должны удерживать автомобиль на уклоне до 25%. Они бывают двух типов – центральный трансмиссионный тормоз и стояночный тормоз, действующий на колеса (обычно задние).
Центральный трансмиссионный тормоз, чаще всего, монтируется на вторичном валу коробки передач. Он представляет собой колодочный или ленточный фрикционный тормоз с приводом от рычага, расположенного в кабине автомобиля.
Второй тип стояночного тормоза так же приводиться в действие от рычага и через тросовую проводку приводит в действие тормозные механизмы колес (раздвигает тормозные колодки).
Стояночные тормоза могут использоваться как аварийные при отказе рабочей тормозной системы.
