3. Коробка передач переднеприводного автомобиля

Используется для автомобилей малого и среднего класса. Двигатель,сцепление и коробка передач делится в едином корпусе(картер),хорошо устойчивы и управляемы. В автомобилях с передним расположением двигателя и приводом на передние колеса, а также в автомобилях с задним расположением двигателя и приводом на задние колеса соосность ведомого и ведущего валов, как в трехвальной схеме, затрудняет компоновку трансмиссии, поэтому в таких компоновках чаще всего используются двухвальные коробки передач.

Билет №5

1)Трансмиссии автомобилей

Трансмиссия автомобиля предназначена для передачи мощности от двигателя к ведущим колёсам, изменения частоты вращения колёс и подводимого к ним крутящего момента, как по величине, так и по направлению.

По способу передачи энергии трансмиссии делятся на: механические, гидромеханические, гидрообъёмные и электромеханические.

В механических трансмиссиях передача энергии происходит за счёт механического трения в сцеплениях, а так же зубчатыми колёсами, соединениями валов и шарнирами.

В гидромеханических трансмиссиях между двигателем и механической частью трансмиссии устанавливают гидротрансформатор или гидромуфту.

В гидрообъёмных трансмиссиях двигатель приводит в действие гидронасос, от которого жидкость под высоким давлением подводится к гидромоторам, расположенным в ведущих колёсах.

В электромеханических трансмиссиях двигатель вращает ротор электрогенератора, от которого питается один или несколько (по числу ведущих колёс) электродвигателей, непосредственно (или через редуктор), передающих вращение ведущим колёсам.

В силу ряда существенных недостатков последние три типа трансмиссий

применяются редко.

Трансмиссия:сцепление, кпп.

Механические трансмиссии

В зависимости от типа основного агрегата трансмиссии – преобразователя частоты вращения – механические трансмиссии бывают:

ступенчатые и бесступенчатые. Последний тип трансмиссии применяется редко. Состав и взаимное расположение элементов механической ступенчатой трансмиссии зависит от осевой формулы (общее число мостов х число ведущих мостов), а так же от расположения двигателя и мостов.

На рис. 3.1 (А, Б, В, Г) показан состав и взаимное расположение элементов механической трансмиссии для автомобиля с осевой формулой 2х1 и различным расположением двигателя, а на рис. 3.2 (Д, Е Ж) аналогичное для автомобилей повышенной проходимости.

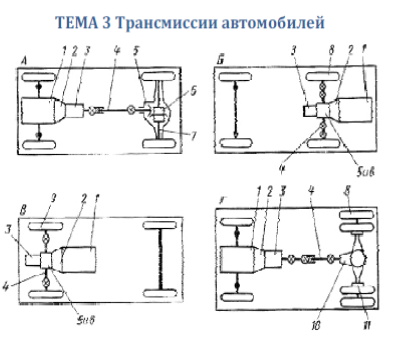

Рис.3.1 Ступенчатые механические трансмиссии автомобилей типа 2х1 с различным расположением двигателя: А и Г - легковые и грузового заднеприводных с расположением двигателя; Б - легкового заднеприводного с задним расположением двигателя; В - легкового переднеприводного с передним расположением двигателя

На рис. 3.1А показана схема механической трансмиссии для легкового или грузового автомобиля классической компоновки. Цифрами обозначены:

1 - двигатель, 2 - сцепление, 3 - коробка передач, 4 - карданная передача, 5 - главная передача, 6 - дифференциал, 7 - полуоси, 8 - ведущие колёса. На рис. 3.1Б и рис. 3.1В показана трансмиссия легкового автомобиля с задним и передним расположением двигателя. Здесь вместо одной карданной передачи поставлены две короткие.

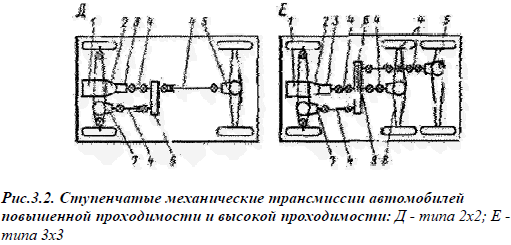

По мере увеличения числа ведущих мостов трансмиссия усложняется. Так у автомобиля повышенной проходимости типа 2х2 (ГАЗ 66), с передним расположением двигателя 1 (рис. 3.2Д), кроме сцепления 2, коробки 3, карданной передачи 4 и заднего ведущего моста 5 в трансмиссию входят: раздаточная коробка 6 и передний ведущий мост. Раздаточная коробка здесь передаёт вращающий момент от коробки передач через дополнительную карданную передачу 4 на передний ведущий мост.

Ещё сложнее трансмиссия у автомобилей высокой проходимости (схемы рис. 3.2. Е и Ж) типа 3х3. В трансмиссиях таких автомобилей задний ведущий мост 5 соединяют карданной передачей 4 с раздаточной коробкой 6 (схема Е) или со средним (проходным) ведущим мостом 8 (схема Ж). В раздаточной коробке располагают межосевой дифференциал 9. Ступенчатые механические трансмиссии обычно проще, легче, дешевле и надёжнее бесступенчатых. Они имеют высокий КПД. К недостаткам таких трансмиссий следует отнести разрыв потока мощности при переключении передач, вызывающий замедление движения, что снижает интенсивность разгона, кроме того, выбор передачи и момента переключения зависят от квалификации водителя и, поэтому, не всегда соответствуют наиболее выгодным режимам работы двигателя. Частые переключения утомляют водителя. У многоприводных автомобилей такие трансмиссии получаются тяжёлыми и шумными.
