Назначение и схема трёхвальной каробки передач
Наибольшее распространение на легковых, грузовых автомобилях и автобусах получили трехвальные коробки передач. Эти коробки передач имеют три вала – первичный (ведущий), вторичный (ведомый) и промежуточный, на которых установлены шестерни различных передач. Отличительной особенностью трехвальных коробок передач является наличие прямой передачи с передаточным числом Uk = 1, на которой первичный и вторичный валы соединяются напрямую, и автомобиль движется большую часть времени.
На прямой передаче КПД трехвальной коробки передач больше по величине, чем у двухвальной, и коробка передач работает менее шумно. На остальных передачах, кроме заднего хода, в трехвальной коробке передач в зацеплении находятся две пары шестерен, что несколько снижает КПД коробки, но позволяет иметь на первой передаче большое передаточное число.
В трехвальной коробке передач (схема 1) на любой передаче, кроме прямой и заднего хода, крутящий момент двигателя с первичного вала 1 передается через шестерни 2 и 7 постоянного зацепления, промежуточный вал 5 и шестерни 6 и 3 на вторичный вал 4, соединенный с ведущими колесами автомобиля. При этом крутящий момент на промежуточном валу 5 больше крутящего момента на первичном валу 1, так как диаметр и число зубьев шестерни 7 больше, чем у шестерни 2. В то же время крутящий момент на вторичном валу 4 будет больше, чем на промежуточном валу 5.

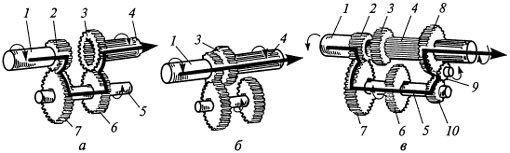

Схема 1 – Работа трехвальной коробки передач
а, б – движение вперед; в – движение задним ходом; 1 – первичный вал; 2, 3, 6, 7, 8, 9, 10 – шестерни; 4 – вторичный вал; 5 – промежуточный вал
При включении прямой передачи крутящий момент передается непосредственно с первичного вала 1 на вторичный вал 4. При включении передачи заднего хода промежуточная шестерня 9 вводится в зацепление между шестернями 8 и 10. Вследствие этого вторичный вал 4 коробки передач вращается в сторону, противоположную вращению первичного вала 1, и обеспечивается движение автомобиля задним ходом.
Конструкция трехвальной коробки передач и число ее передач во многом зависят от типа автомобиля. Однако широкое применение получили четырех- и пятиступенчатые коробки передач на легковых и грузовых автомобилях и автобусах.
Упровляемый мост
Управляемый мост может быть не разрезным и разрезным. Не разрезной мост состоит из балки и поворотных кулаков, шарнирно соединенных посредством шкворней, обеспечивающих возможность поворота управляемых колес для изменения направления движения автомобиля (на цапфах поворотных кулаков на подшипниках устанавливаются управляемые колеса).
Балка моста должна быть прочной, жесткой и как можно более легкой. Этим требованиям в наибольшей степени удовлетворяют стальные кованые балки двутаврового сечения. По краям балки двутавровое сечение плавно переходит в прямоугольное с отверстиями для установки шкворней поворотного кулака. Средняя часть балки выгнута вниз, с тем чтобы дать мосту свободу вертикального перемещения. Для крепления элементов подвески на балке предусмотрено наличие соответствующих опорных площадок. Шкворень поворотного кулака представляет собой стальной цилиндрический палец, неподвижно установленный в балке. Для его фиксации от поворота и осевого смещения обычно используются клиновые болты. Вертикальные нагрузки воспринимаются опорными подшипниками скольжения (подшипник качения). Для регулировки зазора между верхним торцом бобышки балки и поворотным кулаком устанавливают регулировочные прокладки. Поворот кулака относительно шкворня обеспечивается подшипниками скольжения, образованными поверхностью шкворня и запрессованными в отверстии поворотного кулака бронзовыми втулками.
Разрезной передний мост устанавливают на легковых автомобилях. Он состоит из стойки, которая шарнирно соединена посредством шкворня с поворотным кулаком в средней части и шарнирно соединяется посредством верхнего и нижнего рычагов с балкой переднего моста. Для обеспечения стабилизации управляемых колес оси шкворней наклонены в продольной и поперечной плоскостях.
