Билет №11, 12

1. Раздаточные коробки Назначение

Раздаточная коробка предназначена для распределения (раздачи) усилия на все ведущие оси автомобиля, а также для включения и выключения переднего ведущего моста.

Раздаточные коробки устанавливаются в трансмиссии после коробки передач, бывают одно-,2-ух, 3-ех ступенчатые. Обычно они снабжаются двухступенчатым редуктором. В результате наличия двух ступеней включения увеличивается диапазон передаточных чисел силовой передачи и удваивается общее число передач автомобиля.

Один ряд передач получается при включении высшей передачи раздаточной коробки, а второй – с большим передаточным отношением – при включении низшей передачи. Увеличение диапазона передаточных чисел и общего числа передач позволяют наиболее эффективно использовать располагаемую мощность двигателя при разных дорожных условиях.

Различают Раздаточная коробка автомобиля с двумя ведущими осями и Раздаточная коробка 3-х-осного полноприводного автомобиля.

2. Гидромеханическая коробка передач

Наибольшее распространение получили комбинированные гидромеханические коробки передач, состоящие из гидродинамической бесступенчатой передачи (гидротрансформатора) и последовательно присоединенной к ней механической ступенчатой коробки передач.

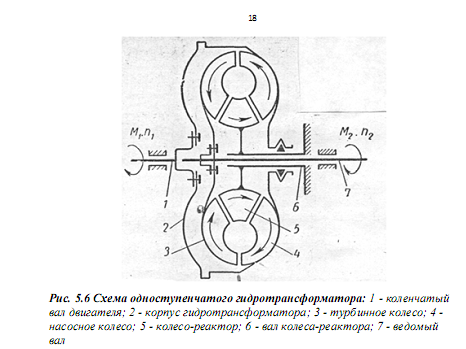

Гидротрансформатор (рис. 5.6) представляет собой гидравлический механизм, включаемый между двигателем и механической частью трансмиссии автомобиля и обеспечивающий автоматическое изменение передаваемого крутящего момента в соответствии с изменениями нагрузки на ведомом валу. В простейшем гидротрансформаторе имеются три рабочих колеса с лопатками, рис. 5.6: вращающееся насосное колесо 4, турбинное 3 и неподвижное колесо-реактор 5. Лопатки делают криволинейными. Изнутри лопатки колес закрыты круглыми стенками, образующими внутри колес малую кольцевую полость круглого сечения (тор). Рядом расположенные колеса с лопатками образуют замкнутую по окружности полость, в которой циркулирует залитая в гидротрансформатор жидкость (низковязкое масло).

Насосное колесо 4 соединено с корпусом (ротором) и через него с коленчатым валом 1 двигателя. Турбинное колесо 3 связано через коленчатый вал 7 с последовательно установленной ступенчатой механической коробкой передач. Реактор закреплён неподвижно на втулке 6, соединённой с картером гидротрансформатора. Ротор 2 установлен на подшипниках в картере. Для того чтобы масло постоянно заполняло рабочую полость колес, а так же в целях охлаждения масло непрерывно нагнетается (при работе) из резервуара в рабочую полость шестеренчатым насосом и сливается обратно в резервуар.

П ри работе гидротрансформатора масло захватывается лопатками вращающегося насосного колеса 4, отбрасывается центробежной силой к наружной окружности, попадает на лопатки турбинного колеса 3, и вследствие создаваемого при этом напора, приводит его во вращение вместе с ведомым валом 7. Далее масло поступает на лопатки неподвижно закрепленного колеса – реактора, изменяющего направление потока жидкости и направляющего его на вход насосного колеса.

Таким образом, масло циркулирует по замкнутому кругу, обозначенному стрелками на рис 5.6. Одновременно масло участвует в общем вращении с колесами.

Наличие неподвижного колеса-реактора, изменяющего направление потока жидкости, приходящего с турбинного колеса, вызывает появление силы реакции воздействующей на турбинное колесо со стороны реактора.

Указанная сила создаёт, соответственно, реактивный момент на турбинном колесе, дополнительно к моменту, действующему со стороны насосного колеса.

Таким образом, наличие реактора даёт возможность получить на валу турбинного колеса крутящий момент отличный от момента передаваемого двигателем насосному колесу. Чем медленнее вращается турбинное колесо, по сравнению с насосным, (например, при возрастании нагрузки на валу турбинного колеса – внешней нагрузки), тем значительнее лопатки реактора изменяют направление проходящего через них потока жидкости и, тем больший дополнительный момент передаётся от реактора турбинному колесу, вследствие чего увеличивается момент на его валу. Это свойство гидротрансформатора автоматически изменять соотношение моментов на ведущем и ведомом валах в зависимости от соотношения чисел оборотов (от внешней нагрузки), аналогично действию передаточной коробки с автоматическим изменением передаточных чисел.

Гидротрансформатор не обеспечивает требуемого диапазона передаточных чисел, отключения ведущего вала от ведомого и движения автомобиля задним ходом, поэтому, обычно его применяют в сочетании со ступенчатыми механическими коробками передач.
