54. Гальваномагнитные эффекты в полупроводниках.

Гальваномагнитные эффекты возникают в проводниках в результате одновременного воздействия электрического и магнитного полей в полупроводниках, по которым течёт ток. Наиболее существенны гальваномагнитные эффекты в магнитном поле, которое направленно перпендикулярно току. К ним относятся эффекты Холла, Гаусса, Эттингсгаузена, Нернста. Из большого многообразия этих эффектов наибольшее использование получили эффекты Холла и Гаусса.

Эффект Холла (ЭХ) один из первых нашел применение в СВЧ диапазоне. Проникающая в пластинку электрическая составляющая электромагнитного поля вызывает в ней движение свободных носителей заряда со средней скоростью V, а магнитное поле отклоняет их к одной из граней пластинки. Простейший метод описания поведения носителей в твердом теле - метод, основанный на движении так называемого среднего электрона. Согласно этому методу электроны проводимости, которым приписывается эффективная масса, считаются полностью свободными в пространстве, ограниченном поверхностью образца [2].

К гальваномагнитным эффектам относятся: эффект Холла; магнетосопротивление; эффект Эттингсгаузена; эффект Нернста - Эттингсгаузена; гигантское магнитное сопротивление;эффект Риги – Ледюка.

Магнитное поле, перпендикулярное электрическому полю, отклоняет дрейфующие носители полупроводника в поперечном направлении и они накапливаются на боковом торце образца, так что создаваемое ими поперечное электрическое поле компенсирует отклоняющее действие магнитного поля, что соответствует эффекту Холла. Отношение этого наведённого поперечного поля к произведению плотности тока на магнитное поле (постоянная Холла) в простейшем случае носителей одного типа с изотропной эффективной массой и независящим от энергии временем свободного пробега непосредственно определяет концентрацию n носителей. Магнетосопротивление в этом случае отсутствует, т.к. ЭДС Холла компенсирует полностью Лоренца силу

55. Классификация магнитных материалов.

Классификация магнитных материалов по магнитным свойствам

В зависимости от магнитных свойств материалы разделяют на диамагнетики, парамагнетики, ферромагнетики, антиферромагнетики и ферримагнетики. Количественно магнитные свойства материалов принято оценивать по их магнитной восприимчивости λ = М/Н, где М — намагниченность вещества; Н — напряженность магнитного поля.

Диамагнетики

Это вещества, атомы, ионы или молекулы которых не имеют результирующего магнитного момента при отсутствии внешнего поля. Диамагнитный эффект является результатом воздействия внешнего магнитного поля на молекулярные токи и проявляется в том, что возникает магнитный момент, направленный в сторону, обратную внешнему полю. Таким образом, во внешнем магнитном поле диамагнетики намагничиваются противоположно приложенному полю, т. е. имеют отрицательную магнитную восприимчивость (λ < 0). Диамагнитные вещества выталкиваются из неравномерного магнитного поля, а в равномерном магнитном поле вектор намагниченности диамагнетика стремится расположиться перпендикулярно к направлению поля. Диамагнетизм присущ всем без исключения веществам в твердом, жидком и газообразном состояниях, но проявляется слабо и часто подавляется другими эффектами.

Парамагнетики

Это вещества, атомы, ионы или молекулы которых имеют результирующий магнитный момент при отсутствии внешнего магнитного поля. Во внешнем магнитном поле парамагнетики намагничиваются согласно с внешним полем, т. е. имеют положительную магнитную восприимчивость (λ > 0). Парамагнитный эффект присущ веществам с нескомпенсированным магнитным моментом атомов при отсутствии у них порядка в ориентации этих моментов. Поэтому, когда нет внешнего магнитного поля, атомные магнитные моменты располагаются хаотически и намагниченность парамагнитного вещества равна нулю. При воздействии внешнего магнитного поля атомные магнитные моменты получают преимущественную ориентацию в направлении этого поля, и у парамагнитного вещества проявляется намагниченность.

Ферромагнетики

Это вещества, в которых магнитные моменты атомов или ионов находятся в состоянии самопроизвольного магнитного упорядочения, причем результирующие магнитные моменты каждого из доменов отличны от нуля. При воздействии внешнего магнитного поля магнитные моменты доменов приобретают преимущественное ориентирование в направлении этого поля и ферромагнитное вещество намагничивается. Ферромагнитные вещества характеризуются большим значением магнитной восприимчивости (>> 1), а также ее нелинейной зависимостью от напряженности магнитного поля и температуры, способностью намагничиваться до насыщения при обычных температурах даже в слабых магнитных полях, гистерезисом — зависимостью магнитных свойств от предшествующего магнитного состояния, точкой Кюри, т. е. температурой, выше которой материал теряет ферромагнитные свойства. К ферромагнитным веществам относятся железо, никель, кобальт, их соединения и сплавы, а также некоторые сплавы марганца, серебра, алюминия. Ферромагнитные свойства у вещества могут возникать лишь при достаточно большом значении обменного взаимодействия, что характерно для кристаллов железа, кобальта, никеля и др. Необходимое значение обменного взаимодействия ферромагнетики имеют лишь в твердом состоянии. Этим объясняется отсутствие в природе жидких и газообразных ферромагнетиков. Ферромагнетизм сплавов, целиком состоящих из «парамагнитных» компонентов, объясняется тем, что в этих сплавах, основой которых обычно является марганец или хром, введение в решетку основы атомов висмута, сурьмы, серы и теллура изменяет электронную структуру кристаллов, в результате чего создаются условия для возникновения ферромагнетизма.

Антиферромагнетики

Это вещества, в которых магнитные моменты атомов или ионов находятся в состоянии самопроизвольного магнитного упорядочения, причем результирующие магнитные моменты каждого из доменов равны нулю. При воздействии внешнего магнитного поля магнитные моменты атомов приобретают преимущественную ориентацию вдоль внешнего поля и антиферромагнитное вещество намагничивается. Антиферромагнитные вещества характеризуются кристаллическим строением, небольшим коэффициентом магнитной восприимчивости (λ = от 10^-3 до 10^-5), постоянством восприимчивости в слабых полях и сложной зависимостью от магнитного поля в сильных полях, специфической зависимостью от температуры, а также температурой точки Нееля, выше которой вещество переходит в парамагнитное состояние. К антиферромагнетикам относятся чистые металлы хром и марганец, редкоземельные металлы цериевой подгруппы: церий, неодим, празеодим самарий и европий. Редкоземельные металлы диспрозий, гольмий и эрбий в зависимости от температуры могут быть антиферромагнетиками или ферромагнетиками. При воздействии на эти металлы, находящиеся в антиферромагнитном состоянии внешнего магнитного поля, превышающего критическое значение, происходит переход антиферромагнитного порядка в ферромагнитный, сопровождающийся скачкообразным появлением намагниченности (М~ 1600 кА/м). Аналогичные превращения можно наблюдать у тулия и тербия.

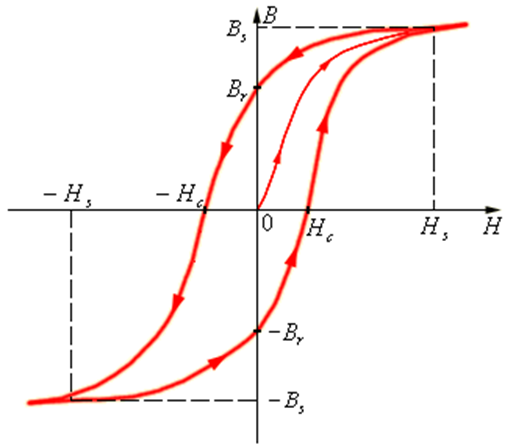

56. Основная кривая намагничивания. Магнитный гистерезис Магнитный гистерезис — явление зависимости вектора намагничивания и вектора напряженности магнитного поля в веществе не только от приложенного внешнего поля, но и от предыстории данного образца. Магнитный гистерезис обычно проявляется в ферромагнетиках — Fe, Co, Ni и сплавах на их основе. Именно магнитным гистерезисом объясняется существование постоянных магнитов.

Явление магнитного гистерезиса наблюдается не только при изменении поля H по величине и знаку, но также и при его вращении (гистерезис магнитного вращения), что соответствует отставанию (задержке) в изменении направления M с изменением направления H. Гистерезис магнитного вращения возникает также при вращении образца относительно фиксированного направления H.

Теория явления гистерезиса учитывает конкретную магнитную доменную структуру образца и её изменения в ходе намагничивания и перемагничивания. Эти изменения обусловлены смещением доменных границ и ростом одних доменов за счёт других, а также вращением вектора намагниченности в доменах под действием внешнего магнитного поля. Всё, что задерживает эти процессы и способствует попаданию магнетиков в метастабильные состояния, может служить причиной магнитного гистерезиса.

В однодоменных ферромагнитных частицах (в частицах малых размеров, в которых образование доменов энергетически невыгодно) могут идти только процессы вращения M. Этим процессам препятствует магнитная анизотропия различного происхождения (анизотропия самого кристалла, анизотропия формы частиц и анизотропия упругих напряжений). Благодаря анизотропии, M как-будто удерживается некоторым внутренним полем (эффективным полем магнитной анизотропии) вдоль одной из осей лёгкого намагничивания, соответствующей минимуму энергии. Магнитный гистерезис возникает из-за того, что два направления M (по и против) этой оси в магнитоодноосном образце или несколько эквивалентных (по энергии) направлений М в магнитомногоосном образце соответствуют состояниям, отделённым друг от друга потенциальным барьером (пропорциональным ). При перемагничивании однодоменных частиц вектор M рядом последовательных необратимых скачков поворачивается в направлении H. Такие повороты могут происходить как однородно, так и неоднородно по объёму. При однородном вращении M коэрцитивная сила . Более универсальным является механизм неоднородного вращения M. Однако наибольшее влияние на он оказывает в случае, когда основную роль играет анизотропия формы частиц. При этом может быть существенно меньше эффективного поля анизотропии формы.
