Глава 3. Аппаратурно-программный комплекс (апк) «активациометр» как средство системной психологической диагностики и коррекции
Единственным прибором для системной психологической диагностики и коррекции в настоящее время является прибор «Активациометр Цагарелли» (АЦ), серийно выпускаемый Международным научно-производственным объединением «Акцептор» с 1990 г. До 2001 г. выпускались приборы, работающие в ручном режиме без какого-либо программного обеспечения и связи с компьютером (модели АЦ-5 и АЦ-6). Одновременно с 1992 г. велась разработка нового поколения прибора «Активациометр» модели АЦ-9К, работающего в автоматическом режиме на базе диалога с компьютером. Параллельно разрабатывалось компьютерная программа, обеспечивающая диалог прибора АЦ-9К с персональным компьютером, а также автоматизацию процедуры диагностики, обработки результатов и постановки диагноза.
Со временем возможности этой компьютерной программы все более расширялись, а ее функции пополнились новыми направлениями. Во-первых, появилась возможность автоматизировать обработку результатов исследований, проводимых в ручном режиме на приборе АЦ-6. Для этого результаты в процессе исследования вводят в компьютерные протоколы, формируя тем самым базу данных. Во-вторых, был создан ряд компьютерных диагностических методик, где программное обеспечение позволило компьютеру выполнять функции нескольких диагностических устройств. В-третьих, создана программная оболочка, позволяющая включать в общую диагностическую систему различные бланковые методики (опросники). Появились и иные возможности программного обеспечения, которые для удобства изложения описаны ниже.
В результате роль программного обеспечения стала сопоставимой с ролью прибора, что закономерно привело к естественному образованию аппаратурно-программного комплекса (АПК) «Активациометр». В настоящее время выпускается две модели АПК «Активациометр»: модель АЦ-6 и модель АЦ-9К. Рассмотрим их устройство и особенности.
3.1. Устройство аппаратурно-программного комплекса «Активациометр ац-6»
Аппаратурно-программный комплекс «Активациометр» модели АЦ-6 состоит из двух основных частей: прибора «Активациометр АЦ-6» и программного обеспечения.
Устройство прибора «Активациометр АЦ-6». На рис. 2 изображен прибор «Активациометр» модели АЦ-6. Он размещен в корпусе 8 с крышкой 1 и ручкой 9 для переноса. Включает в себя десять следующих диагностических и коррекционныхустройств.
Устройство глазомера, содержащее:
- линейку 4, разделенную на 300 равных делений;
два ползунка 16, свободно передвигающихся по направляющей;
"слепую" линейку с риской в центре. Эта линейка при необходимости перемещается на место линейки с делениями 4 при помощи ручки 21.

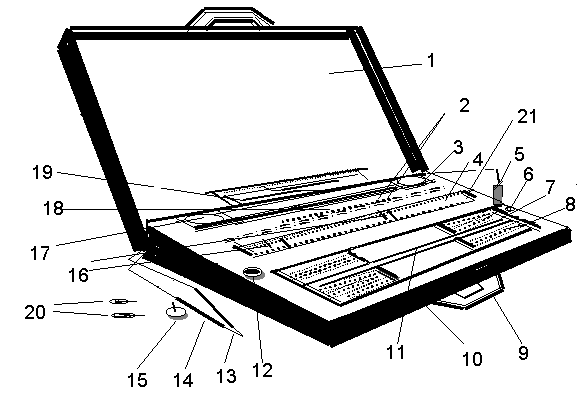

Рис. 2. Общий вид прибора «Активациометр» модели АЦ-6
1– крышка; 2 – ручки усилителей; 3 – головка регулировки индикатора; 4 – линейка с разнонаправленными шкалами; 5 – штеккер от щупов акупунктуры; 6 – контрольная кнопка; 7, 8 – металлические пластинчатые электроды; 9 - ручка для переноски прибора и опора для предплечья; 10 корпус; 11 – панель; 12 – кювета для тестирования по методу Р.Фолля; 13 – точечный электрод; 14 – щуп акупунктуры; 15 – зонный электрод; 16 – ползунок; 17 – стрелочный индикатор; 18 – кнопочные переключатели режимов работы; 19 – выдвижной контейнер для щупов акупунктуры; 20 – электрод для аурикопунктуры; 21 - ручка для перемещения линеек.
2. Кинематометр, включающий в себя:
ползунок 16, свободно перемещающийся по направляющей;
линейку 4, разделенную на 300 равных делений.
3. Координациометр, включающий в себя два симметрично расположенных кинематометра.
4. Активациометр, состоящий из следующих составных частей:
двух стрелочных индикаторов 17;
двух пар симметрично расположенных металлических пластинчатых электродов 7 и 8;
кнопочного переключателя режимов работы 18.
5. Детектор лжи, включающий в себя все вышеуказанные устройства.
6. Универсальную диагностическую шкалу, содержащую:
- пространственно-цифровую оценочную шкалу с разновекторной направленностью, размещенную на линейке 4. Диапазон измерений шкалы: от минус 25 до плюс 25 баллов с точностью до 0,1 балла.
7. Устройство для акупунктурной диагностики и коррекции, включающее в себя:
- два стрелочных индикатора 17;
- два щупа 14 с взаимозаменяемыми точечными 13, зонными 15 и аурикопунктурными 20 электродами;
два пассивных пластинчатых электрода 8;
два усилителя выходного сигнала с регулировочными ручками 2.
- кнопку 6 для контроля настройки каналов акупунктурной диагностики.
8. Устройство для тестирования и индивидуального подбора веществ органического и неорганического происхождения по методу Р.Фолля, включающее в себя:
устройство для акупунктурной диагностики,
кювету 12 для тестирования и индивидуального подбора веществ органического и неорганического происхождения.
9. Устройство для диагностики ведущего глаза, включающее в себя:
- пластмассовую карточку со стандартным отверстием;
- стимульный материал на дисплее компьютера.
Программное обеспечение АПК «Активациометр АЦ-6». В условиях отсутствия диалога с ПК, программное обеспечение работает в режиме ввода данных с клавиатуры компьютера. Программа позволяет:
отображать текущую диагностическую информацию на мониторе компьютера в цифровом виде;
автоматически обрабатывать диагностические данные;
автоматически интерпретировать результаты диагностики по единой 25-бальной шкале;
предоставлять отчеты результатов диагностики с выводом на печать;
накапливать банк данных по результатам диагностики;
автоматически составлять диагностические шкалы по различным выборкам испытуемых;
обучаться работе на приборе (в т.ч. самостоятельно) используя систему адресной помощи к каждой методике;
существенно расширить количество диагностических методик за счет включения компьютерных тестов.
