7. Базирование и базы в машиностроении. Установка. Комплект баз. Теоретическая схема базирования.

Базированием называется придание изделию требуемого положения относительно выбранной системы координат.

База — поверхность или выполняющее ту же функцию сочетание поверхностей,

ось, точка, принадлежащая заготовке или изделию и используемая для базирования.

Установка — процесс базирования и закрепления заготовки или изделия.

Закрепление — приложение сил и пар сил к заготовке или изделию для обеспечения постоянства их положения, достигнутого при базировании.

Правильно выбранная установка заготовки должна обеспечить:

— заданное положение заготовки относительно выбранной системы координат,

связанной со станком;

— надежную связь заготовки со станком;

— минимальные деформации заготовки под действием составляющих силы резания и закрепления.

Существует два основных способа установки заготовок:

— установка непосредственно на станке с выверкой ее положения (для чего она может быть предварительно размечена);

— установка в приспособлении.

Первый способ требует больших затрат времени на установку и применяется в единичном и мелкосерийном производствах.

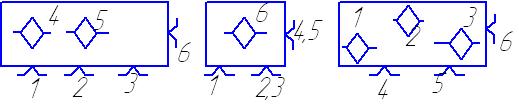

Второй — обеспечивает точное и быстрое ориентирование заготовки относительно станка, т. е. не требует дополнительной выверки, и применяется в серийном и массовом производствах. В каждом конкретном случае установки заготовки на станке прорабатывается теоретическая схема базирования, т. е. схема расположения опорных точек на базовых поверхностях заготовки. Все опорные точки на схеме базирования изображаются условными знаками и нумеруются порядковыми номерами, начиная с базы, на которой располагается наибольшее количество опорных точек.При установке заготовки на станке используется комплект баз. Так как базирование необходимо на всех стадиях создания изделия: конструирования, изготовления и измерения, то различают конструкторские, технологические и измерительные базы.

9. Виды баз по назначению: скрытая и явная базы. Примеры на деталях типа «вал», «втулка» и «корпус»..

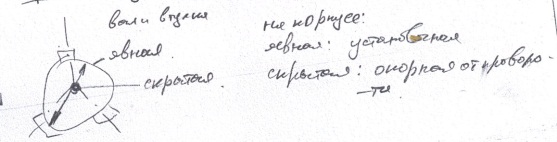

По характеру проявления базы могут быть скрытыми и явными.

Явная база — база заготовки или изделия в виде реальной поверхности, разметочной риски или точки пересечения рисок.

Скрытая база — база заготовки или изделия в виде воображаемой плоскости,

о си или точки..

Теоретическая схема базирования скрытой базы (см. рис. 2.11) отличается от схемы с явными базами (см. рис. 2.10) порядком простановки опорных точек. Наибольшее количество их находится на скрытой базе: две в одной плоскости («<>1»,«<>2») и две в другой («/\3», «/\4»).

Н а явной опорной технологической базе — конической поверхности (2), только одна опорная точка («>5»).

8. Виды баз по назначению: Конструкторская (основная и вспомогательная), технологическая, измерительная база.

При установке заготовки на станке используется комплект баз. Так как базирование необходимо на всех стадиях создания изделия: конструирования, изготовления и измерения, то различают конструкторские, технологические и измерительные базы.

Конструкторская база — база, используемая для определения положения детали или сборочной единицы в изделии.

Конструкторская база может быть основной и вспомогательной.

Основная база — конструкторская база, принадлежащая данной детали или сборочной единице и используемая для определения ее положения в изделии.

Вспомогательная база — конструкторская база, принадлежащая данной детали или сборочной единице и используемая для определения положения присоединяемого к ним изделия.

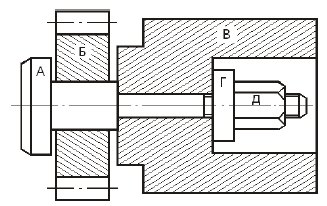

Пример: Ось паразитной шестерни A (рис.1) смонтирована в корпусе B (см. рис.2, ).

Ц илиндрическая поверхность с резьбой (8) и торец (3) являются комплектом основных конструкторских баз, так как они непосредственно используются для определения положения вала в сборочном соединении. Цилиндрическая поверхность (7) и торец (2) являются комплектом, содержащим вспомогательные конструкторские базы, которые принадлежат данному валу, но используются для определения положения присоединяемого изделия (шестерни Б).

Р ис.1

Рис.2

Необходимость подразделения конструкторских баз вытекает из различия роли основных и вспомогательных баз и важности учета этого при конструировании (выборе конструктивных форм поверхностей детали, задания их относительного положения, простановке размеров, разработке норм точности и т. д.), разработке и осуществлении технологического процесса.

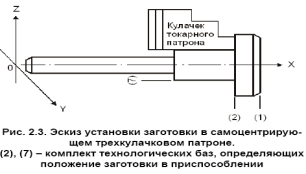

Т ехнологическая база — база, используемая для определения положения заготовки или изделия в процессе изготовления или ремонта. На рис. 2.3 показана схема установки вала паразитной шестерни на операции подрезания торцовой поверхности (1). Деталь базируется в токарном самоцентрирующем трехкулачковом патроне поверхностями (2) и (7), которые определяют положение заготовки при обработке и являются комплектом технологических баз.

И змерительная база — база, используемая для определения относительного положения заготовки или изделия в процессе изготовления или ремонта. На рис. 2.4 показана простейшая схема контроля параллельности поверхности (1) относительно измерительной базы А (поверхность (2)).
