5. Крепление верховых откосов

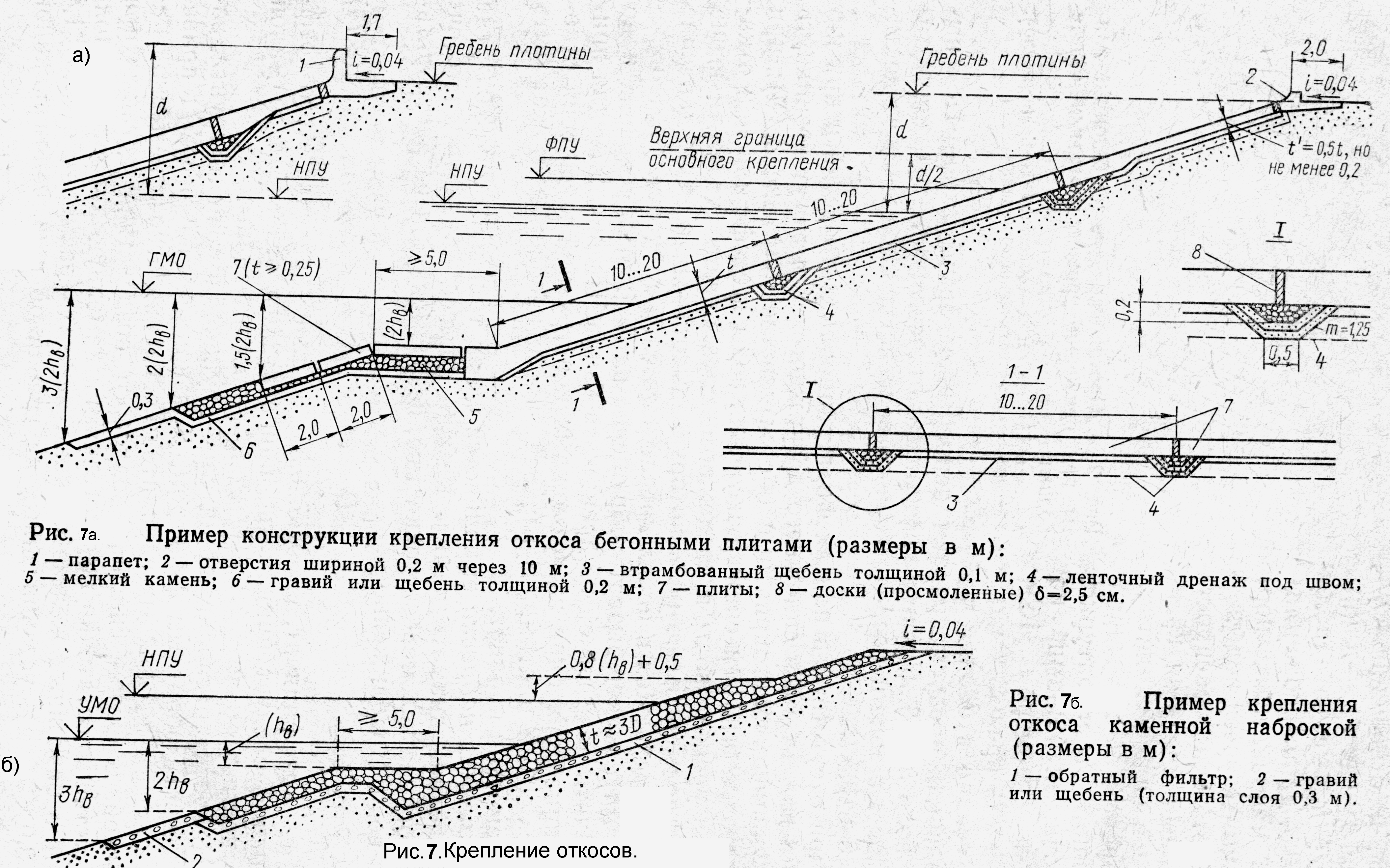

Для защиты откосов от волнового действия применяют защитные покрытия или же уполаживают их. Нижняя граница основного крепления располагается на глубине Hкр, от уровня сработки водохранилища. На рис. 7, показана возможная конструкция крепления верхового откоса каменной наброской. Каменная наброска является надежным гибким креплением, выолняемым механизированными способами в любое время года. Параметры крепления зависят от (hв) – высота волны.

Таблица 1

№	Sгр.пл.мокр м2	Sгр.пл.сух м2	гр.пл.мокр. кН	гр.пл.сух. кН	кН	Xi м	Mсдв.= *Xi кН.м	f=tgφ,	, кН/м2	,м	= *f кН	= * *b кН	Mуд=( + )R кНм
1
2
3
4
5
6
7
8
9
10
Мсдв=…… кН.м Муд=…..кН.м

b- расчетная длина отсека по длине плотины (принимается 1м.);

- длина части дуга отсека;

S - площадь поперечной вертикальной плоскости отсека (для получения точного результата считать по миллиметровке);

V- Объем отсека (S*b);

- вес отсека;

- сила сцепления;

- коэффициент сцепления;

- сила трения;

- угол внутреннего трения грунта;

R- радиус дуги сдвига.
