5. Система теплоснабжения г. Минска.

В РБ действует 21 ТЭЦ (Минск – ТЭЦ-2, ТЭЦ-3, ТЭЦ-4, ТЭЦ-5).

Самой крупной является минская ТЭЦ-4 (N=1200 МВт), которая вместе с пятью котельными (Масюковщина, Орловская, Курасовщина, Харьковская, Западная) объединена в единую систему. Базовой станцией является ТЭЦ-4, которая снабжает теплом районы этих котельных при температуре от +8°С до +3,2°С, а также в летнее время подается вода с температурой ≈70°С. При температуре от +3,2°С до -24°С вода догревается в котельных, т.е. эти котельные работают в пиковом режиме.

Районные котельные – Кедышко, академгородок, Шабаны, Колядичи, Масюковщина, Орловская, Курасовщина, Харьковская, Западная. Все котельные соединены резервирующими трубопроводами. Также в настоящее время в Минске используется более 200 центральных тепловых пунктов.

6. Направление совершенствования систем теплоснабжения в рб.

Тенденции развития:

1. Пересмотр концепции тотальной теплофикации, там, где это экономически выгодно – использование автономных систем теплоснабжения.

2. Более широкое применение когенерационных установок различной мощности.

3. Совершенствование систем теплофикации, модернизация оборудования.

4. Модернизация оборудования ТС и теплоиспользующих установок.

5. Автоматизация теплоиспользующих установок.

6. Соблюдение экологических норм.

7. Экономия топлива, более широкое использование местных видов топлива.

8. Использование возобновляемых источников энергии (энергия ветра, солнечная энергия и биотехнологические установки).

7. Схема гв с металлической колонкой на твердом топливе.

Для индивидуальных потребителей с небольшим расходом воды ранее использовались и в настоящее время еще находят применение водогрейные колонки на твердом и жидком топливе.

Бак цилиндрической формы 3 заполнен водой. Регулируя краны 1 и 2 можно регулировать температуру смешиваемой воды.

4 – дымовая труба, 5- колонка.

8.Схема гв одноквартирного жилого дома, совмещенная с системой отопления.

Теплогенератор (котел) 1 нагревает воду, которая поднимается по стояку 2 в систему ГВС в змеевик 4 емкостного подогревателя 3, где нагревается водопроводная вода, которая поступает из водопровода в уравнительный бачек 5. В бачке имеется шаровой кран с поплавком 6, который регулирует уровень воды в баке 3. Горячая вода по трубопроводу 8 поступает в смеситель 10, сюда же поступает и холодная вода по трубопроводу 9. 12- переливные трубы из расширительного бака. 11 – подпитка системы из водопровода.

9.Система автономного горячего водоснабжения от парового котла

1-паровой котёл низкого давления

2-гидрозатвор

3-пароводяной подогреватель

4-конденсатоотводчик

5-конденсатный бак

6-конденсатный насос

Используется в банях, прачечных.

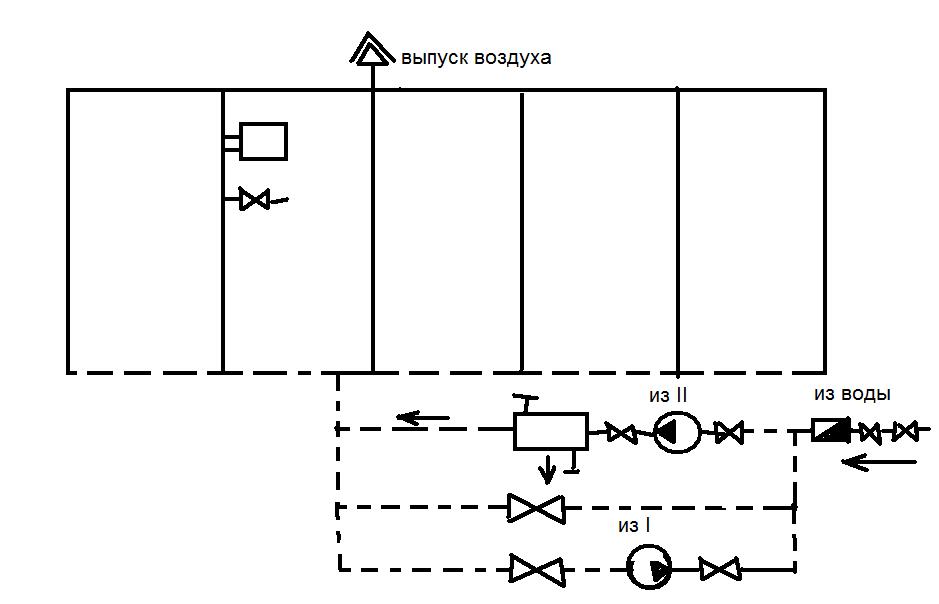

10.Схема трубопроводов горячего водоснабжения с верхней разводкой и циркуляцией

В положении I только на циркуляцию, в II на циркуляцию с подкачкой. СНиП рекомендует принимать схемы с нижней разводкой при наличии чердачных помещений может применяться с верхней разводкой. В многоэтажных зданиях, когда проектируют позонные системы, более экономно применять схемы с верхней разводкой. Для поддержания треб.темп.воды у потребителяустраив.циркуляцию.Кол-во циркуляц.воды принимается исходя из восполнения потерь тепла. В схемах до 4 этажей циркуляция может осущ.только в магистральных водопров.при 5 и > этажей цирк.осущ.также и в стояках. Цирк. может не выполняться в схемах гор.водоснабж.с большим расходом.
