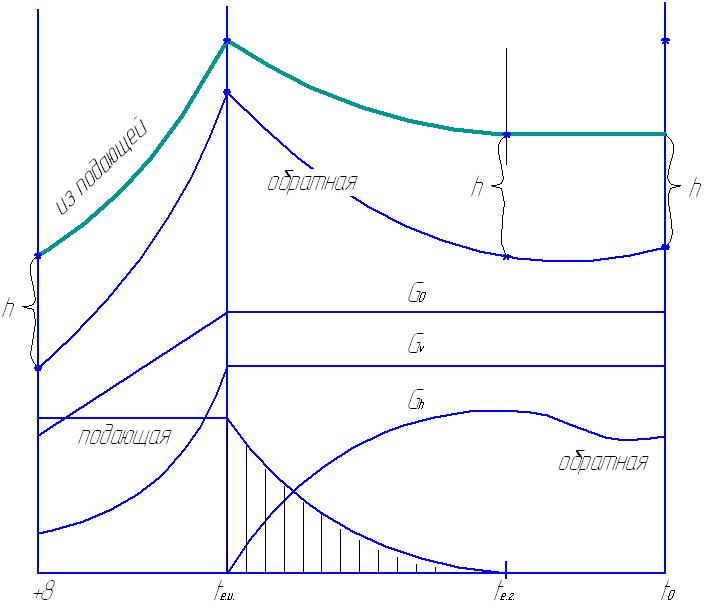

70. График расходов тепла, температуры и расходов сетевой воды при регулировании вентиляционной нагрузки.

К урсив можно не писать–“справка для студента”.

Диапазон II:температура наружного воздуха изменяется от температуры точки излома графика до расчетной отопительной температуры t’_е=t_е,u…t_O;

где t_е,u – температура точки излома графика;

t_O – расчетная температура отопления (наружн. возд.);

Q_V – вентиляционная нагрузка;

τ₁ – температура подающей сетевой воды;

τ₁ – температура обратной сетевой воды;

G_V – расход сетевой воды.

В диапазоне II вентиляционная нагрузка Q_V возрастает пропорционально уменьшению температуры наружного воздуха (линейная зависимость); возрастает температура подающей сетевой воды τ₁; расход теплоносителя остается постоянным, следовательно осуществляется центральное качественное регулирование, подрегулирование не требуется. Температура обратной сетевой воды τ₂ также возрастает.

Диапазон I: при изменении температуры наружного воздуха от +8 до температуры точки излома графика вентиляционная нагрузка Q_V возрастает при постоянной температуре воды в подающем теплопроводе τ₁. Расход воды через калорифер возрастает, возрастает также и температура обратной воды τ₂ после калорифера. В этом диапазоне температур наружного воздуха дополнительно к центральному количественному (изменяется температура подающей сетевой воды) регулированию осуществляют местное количественное регулирование путем изменения расхода сетевой воды через калорифер.

71. График расходов тепла, температуры и расходов сетевой воды при регулировании нагрузки горячего водоснабжения (схема параллельная)

I диапазон – при постоянной величине ГВ и постоянной нагрузке воды в тепловой сети. Расход воды будет также постоянным. Q=GcΔt

II диапазон – t_eu – t_o при постоянной нагрузке воздуха температура сетевой воды повышается в подающем трубопроводе, расход уменьшается. Итог: уменьшение температуры сетевой воды после параллельного включения подогревателя.

71. График суммарного расхода сетевой воды на отопление, вентиляцию и горячее водоснабжение в закрытой тепловой сети

Из графика видно, что наибольший расход при t_eu. Поэтому расчет двухступенчатого смешения производится при t_eu, при дальнейшем понижение температуры расход уменьшается.

73. График суммарного расхода сетевой воды на отопление, вентиляцию и горячее водоснабжение в открытой тепловой сети.

Рассуждение относительно компрессора

74. Определение средневзвешенной температуры сетевой воды в закрытых и открытых системах теплоснабжения

Средне взвешенная температура воды в обратном трубопроводе оп-ся по выражению:

Для закрытой:

Для открыьой:

Где W – расход на отопление, вентилцию и ГВ, τ - тем-ра, 1-β – водоразбор из обратной линии.

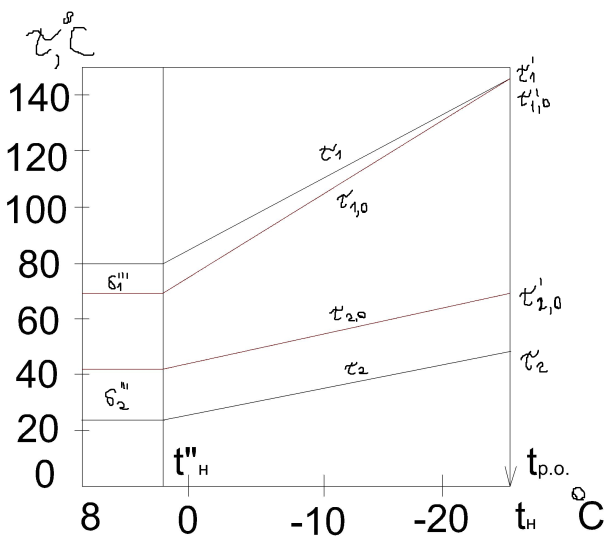

7 5.Центральное качественное регулирование по совместной нагрузке отопления и горячего водоснабжения (по повышенному графику).КНИГА КОЗИНА.Наличие нагрузки горячего водоснабжения увеличивает расход сетевой воды,что приводит к увеличению диаметров труб,а следовательно и стоимости тепловой сети.Значительное сокращение расчетных расходов воды достигается при ЦКР по совместной нагрузке отопления и гор. водоснабжения.При этом методе регулир. в системе поддерживается постоянный расход сетевой воды,равный расчётному расходу отопления.Для удовлетворения нагрузки горячего водоснабжения температура воды в подающем трубопроводе должна быть выше,чем требуется по отопит. графику.ЦКР по совместной нагрузке о. и ГВ принимается при суммарном среднечасовом расходе тепла на горячее водоснабжение более 15% от суммарного макс. часового расхода на отопление.Присоединение подогревателей горячего водоснабжения не менее чем у 75% абонентов должно быть выполнено по двухступенчатой последовательной схеме.Суточный баланс тепла на отопление обеспечивается при расчете температурного графика по балансовой нагрузке горячего водоснабжения ,где -балансовый коэфф.,учитывающ. неравномерность суточного графика ГВ,обычно 1,2.Задачей расчёта явл. определение перепадов температур сетевой воды в подогревателе верхней ступени и нижней ступени .При постоянном расходе сетевой воды и при балансовой нагрузке ГВ суммарный перепад температур сетевой воды в подогревателях верхней и нижней ступени = –величина постоянная.По найденным значениям и известным температурам воды отопител.-бытового графика ( ) находят температуры в подающем и обратном трубопроводах при регулировании по совместной нагрузке отопления и горячего водоснабжения: , .График температур,построенный с помощью равенств , называют повышенным.По мере понижения температуры наружного воздуха и роста температуры воды после отопления соответственно возрастает нагрузка подогревателя нижней ступени и увеличивается значение Перепад температур сетевой воды в подогревателе верхней ступени пропорционально уменьшается.
