Открытая схема сбора и возврата конденсата

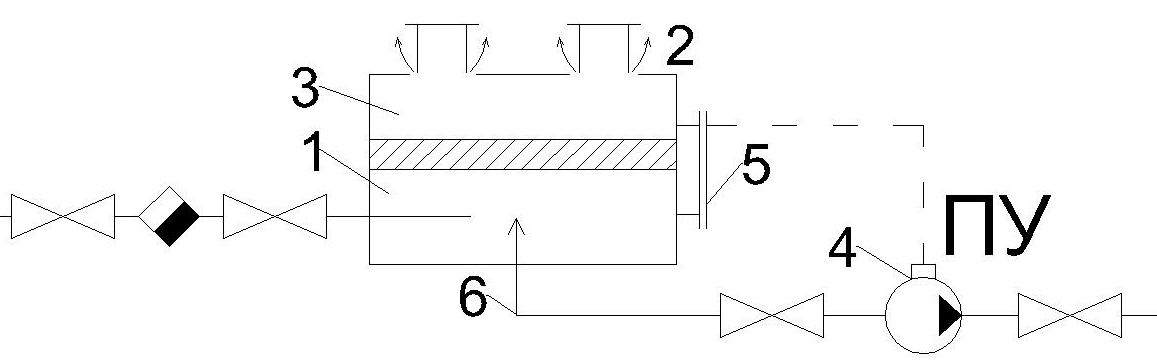

Открытый сборный бак конденсата, значит схема открытая. Чтобы уменьшить насыщенность конденсата воздухом и чтобы уменьшить поглощение О2 в бак помещают поплавок( он снижает образование пара вторичного вскипания)
РУ 5 включает пусковое устройство насоса. Подвод кон-та осуществляется к месту всасывания ,чтобы забирать не насыщенный кон-т. Такая схема применима при небольшом кол-ве конденсата менее 10 т/час и расстоянии от ист-ка 0,5км.
60.Закрытая схема сбора и возврата конденсата.

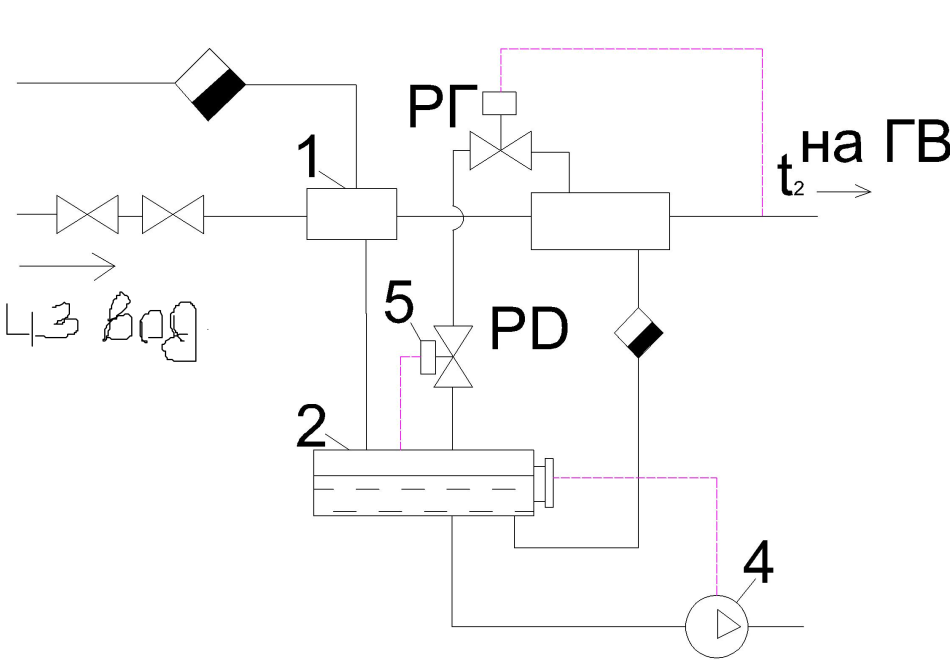

При большом кол-ве конденсата устраивают закрытые схемы сбора конденсата: высокотемпер. конденсат поступает в охладитель 1 и далее в закрытый бак 2.Вода из водопровода частично подогревается в охладителе конденсата 1 и на догрев поступает в пароводяной подогреватель 3.Пар вторичного вскипания поступает в пароводяной перегреватель для догрева воды на ГВ. Давление пара вторичн. вскипания в паровой подушке бака 2 поддержив. регулятором давления 5.В закрытых системах сбор конденсата на всех участках от потребителей до баков и от них до источника тепла должен находиться под избыточным давлением не менее 0,005МПа.Вконденсатосборниках вследствие избыточного давления образуется паровая подушка, припятсвующая присосу воздуха.
61. Центральное групповое и индивидуальное регулирование. Виды центрального регулирования.
Для обеспечения абонентов расчётными тепловыми нагрузками, т.е. для обеспечения высокого качества теплоснабжения осуществляют регулирование подачи-потребления теплоты. В зависимости от того где осуществляется регулирование различают:
-центральное
-местное
-индивидуальное
Центральное регулирование осуществляется у источника тепла. Местное осуществляется в ТП потребителей (центральных, местных и индивидуальных). Индивидуальное регулирование осуществляется непосредственно у теплопотребляющих приборов. Установлено физиологами что женский организм требует +22°С, а мужской — +20°С, но расчётное принимаем +18°С.
В случае однородной тепловой нагрузки, например, отопительной, регулирование м.б. только центральным. Т.к. тепловая энергия не бывает однородной и постоянной, то чисто центральное регулирование недостаточно.
Кроме того абоненты находятся в разных условиях по отношению к источнику тепла, поэтому регулирование сочетается и применяется комбинированное. Местное регулирование осуществляется на ТП с помощью системы автоматического регулирования (САР), которая управляет подачей тепла однотипным потребителям. При этом сокращается кол-во индивидуальных регуляторов. Однако подача теплоты осуществляется по усреднённому параметру, характерному не для всех потребителей. В этом случае и необходимо дополнительное регулирование, как доводка для удовлетворения индивидуальных потребностей абонента.
В водяных системах теплос-я различают 3 метода центрального регулирования:
-качественный, кот. заключается в изменении температуры теплоносителя в зависимости от температуры наружного воздуха.
-количественный, изменение расхода теплоносителя.
-смешанный, изменение и температуры и расхода теплоносителя
