45.Водные и паровые системы теплоснабжения. Преимущества и недостатки.

Водяные системы. Сущ. закр. и откр. В зав-ти от хар. и вида тепловых нагрузок, от испол. тепла, от хар. квартал. застройки района имеет место ИТП и ЦТП.

Паровые системы. Возможны только на предприятиях, где пар как теплоноситель испол. для технич. целей. В этом случае возможно испол. на отопление и вентиляцию.

Для теплоснабжения использ-ся два вида теплоносителя: вода и пар. Для обеспеч-я коммун - быт. нагрузки использ. гор. вода. Для технологич. нужд испол. паровая система, более сложна в конструкции и управлении. Выбор теплоносителя исходит из технико - экономического обоснования.

Преимущ. воды по сравнению с паром: 1.Возможно транспортировать теплоноситель на большее расстояние без сущ. потерь. Падение воды 1С на 1 км. 2.Возможно осущ. централ. качественного и количественного регулирования, т.е. изменение темп. или расход воды в зависимости от t окр.среды. 3.Сохранение всего конденсата у источника тепла. 4.Схемы присоединения сис-м потреб сглаживать. проще, чем паровых систем. 5.Повышенная аккумулирующая спос-ть вод. сис-м позволяет неравномерн. графика теплопотреблений.

Преимущества пара по сравнению с водой: 1.Более широкое испол. пара в сочетании с разными нагрузками (Технолог. потр. конденсат м. испол. для нагрева). 2.Хорошее распределение пара по разветвлен. паровой сети потреблен. позволяет обеспечив. нужды при недостатке хор. гидравлич. 3.Незначит. гидростатическое давление особенно важно при значит. перепаде высот местности. 4.Для транспорта пара не требуются затраты электроэнергии. Его транспорт осущ. за счёт перепада давлений. 5.Простота обнаружения аварий. Температура воды в ТС принимается по графику от 120-70 до 150-70.Повыш. темп. требует повышен. давления в тр. Повыш. параметров теплоносит. уменьшает его расход. Q=GcΔt.Если увеличится перепад в 2 раза (170-70),то расход сетевой воды сократится в 2 раза. Гидравлическое сопротивление уменьшится в 4 раза.

46. Схемы присоединения систем отопления в водяных системах теплоснабжения (зависимые и независимые).

а-е) зависимые схемы. ж) независимая схема. Система а) применяется в случ., если tсет.воды.≤105С. В основном С.О. пром. предприятия. б) с элеваторным смесителем. Служит для понижения tв подаваемой из тепловой сети в сис-му отопления мах. 95С, обр 70С. Низкое КПД. в)Имеется эл. с регулируемым соплом. Мало применяется в следств. небольшого диапазона регулирования. г)со смесительным насосом. малошумный, потребл. мало энергии. В некоторых случаях на с.н. ставится на элеватор перемычку. д)Насос на под. трубопр. В случае малых р. на под. теплосети, тупиковые участки теплосети. е)Прим. для низкого р. в обрат. тр.с.о. ж)Обеспечивает постоянный расход. Р.О. изменяет расход сети через теплообменник, корректирует темпер. воздуха в контролируемом помещении.

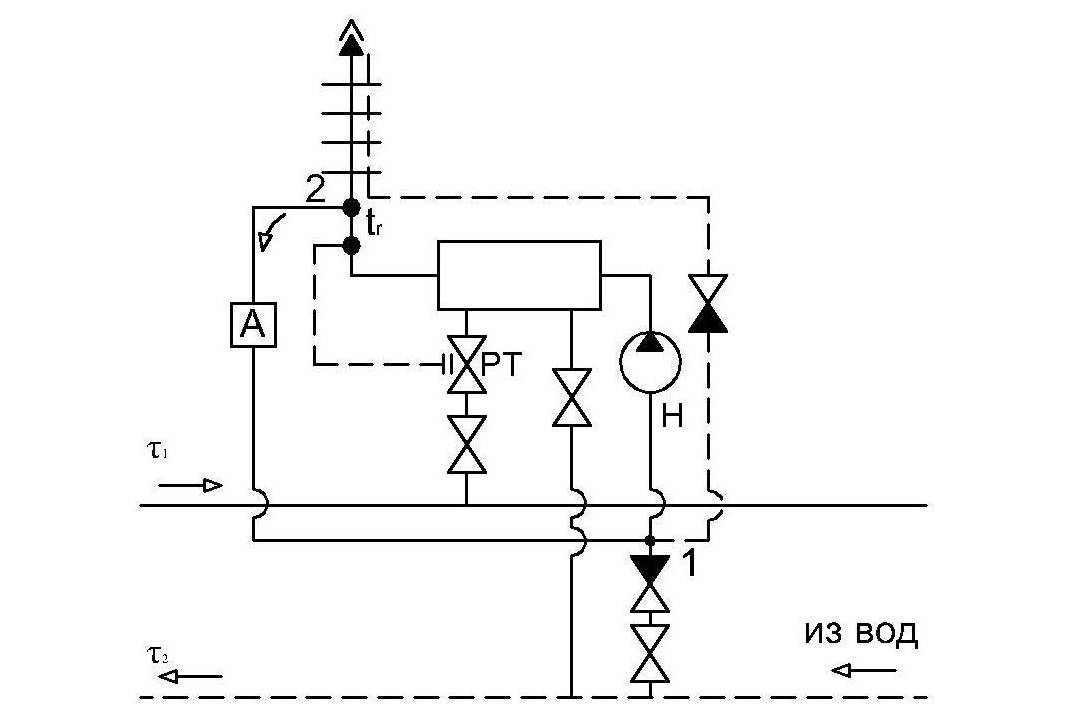

47. Присоединение систем горячего водоснабжения с нижним баком-аккумулятором в закрытой системе теплоснабжения

Аккумулятор работает в автоматическом режиме (зарядка - разрядка). В схеме диаметр участка 1-Н, Н-П, П-2 подбирается так, чтобы при среднечасовом расходе в СГВ потери давления на этих участках были бы равны давлению, развиваемому насосом. Тогда р₂=р₁.

Допустим, уменьшим водоразбор, скорость воды на контрольном участке 1-Н-П-2 уменьшается и уменьшаются потери р на этом участке; т.е. р₂>р₁, излишки воды будут попадать в аккумулятор сверху (зарядка). При увеличении водоразбора скорость на контрольном участке возрастет, возрастут и потери р, т.е. р₂<р₁, в аккумулятор снизу будет поступать холодная вода (разрядка).

В городах с жилищно-коммунальным хозяйством, отдельной нагрузки на ТП на ГВС и отопление не существует. Устанавливают схемы одновременного подключения установок отопления и ГВС. Таких схем существует 4:

1. Предвключенная

2. Параллельнаяя

3. Двухступенчатая смешанная

4. Двухступенчатая последовательная

48. Предвключенная схема присоединения систем отопления и горячего водоснабжения абонентов в закрытой системе теплоснабжения.

Подогреватель подключает перед системой отопления. В систему отопления поступает частично охлажденная вода в подогревателе СГВ.

Схему можно применять при сравнительно небольшой нагрузке на ГВС, т.е. Q_h,max/Q_o≤0,1. Метод связанного регулирования отопления и ГВС используется здесь. Его суть: регулятор РТ и РР работают зависимо друг от друга. При уменьшении водоразбора в СГВ клапан РТ прикрывается, одновременно открывается клапан РР с тем, чтобы расход воды перед системой отопления был постоянный. Температура больше (перетоп). Теплота будет аккумулироваться ограждающими конструкциями, мебелью, оборудованием.

В часы увеличения водоразбора клапан РТ открывается и в подогреватель поступает больший расход воды, РР перекрывается, но в систему отопления будет поступать с меньшей температурой (недотоп). Воздуху будет отдаваться теплота от людей, мебели и др.

В этом суть связанного регулирования.

Обратные клапаны предотвращают поступление циркуляционной воды в водопровод и холодной воды в циркуляционную систему.
