59. Подсистема определения давления и градиента
1 – мембрана
2 – неподвижное основание
3 – вольфрамовая струна
Используется струнный датчик – измерительный преобразователь давления, перемещения и т.д в электрический сигнал, в частности, в частоту. Чувствительным явл. Вольфрамовая или стальная струна.
Напряжение со струны включено в ОС усилителя и получается автогенератор, у которого струна является LC-контуром. В зависимости от давления меняется резонансная частота.
F=f(l,S,Q,ρ), где l-длина струны. S- сечение струны, Q- натяжение струны, ρ-плотность материала струны
Предел изменения частоты колебания струны от 200 до 2000Гц.
Недостатки: 1. зависимость струны от температуры (можно подобрать материалы струны/мембраны/корпуса)
Подсистема измерения градиента давления:
+ - разница между частотами
60.Подсистема телевизионного обзора на шельфе
В нее входит передающая телевизионная трубка, электрический блок, выполняющий функции развертки на экране трубки, удаление паразитных импульсов, фильтрации электрических помех. В состав глубинного прибора также входит АЦП и твердая цифровая память с блоком управления и преобразователь обычного двоичного кода в помехоустойчивый код, который и поступает в линию связи. В состав бортовой аппаратуры входит преобразователь помехоустойчивого кода в обычный двоичный код, блок цифровой памяти совместно с блоком управления, электрический блок и стандартный ч/б телевизор.
Для питания глубинного прибора (в том числе осветительного) используется наземный блок питания, состоящий из силового трансформатора, выпрямителя и стабилизатора. Питание глубинного БП производится постоянным током.
Постоянный ток в глубинном БП преобразуется в переменный ток, выпрямляется и стабилизируется и полученное напряжение распределяется на осветитель, электрический блок и … Блок управления «глубиной» памятью синхронизирован с бортовым блоком управления твердой памятью.

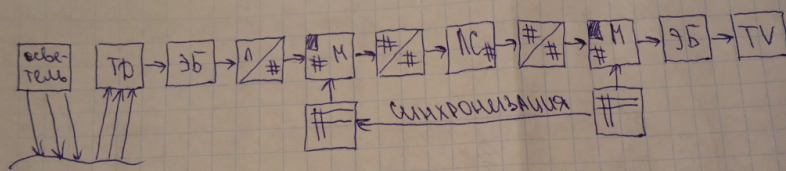

ТД- телевизионный датчик; М-память; ЭБ- электронный блок
Инфракрасный фильтровый анализатор.
Анализатор предназначен для оперативного спектрального инфракрасного анализа бурового шлама и керна непосредственно на буровой.
Система может работать автономно от аккумулятора или же входить как подсистема в станцию геолого-технологического контроля.
Анализатор состоит из оптического блока, блока усилительно-преобразовательного и устройства обработки спектров.
В качестве устройства обработки может использоваться микропроцессор или компьютер станции ГТК.
Устройство
предполагает специфическую подготовку
пробы. Порошкообразный элемент горной
породы помещается в растворитель, в
частности в этиловый спирт, взбивается
и доводится до сметанного состояния.
Полученный агрегат намазывается на
материал кюветы и далее производится
снятие спектров. Приготовление пробы
занимает порядка 2-3 минут.
Структурная схема ИК фильтрового анализатора.
1-излучатель, 2-линзы(зеркала), 3-кювета, 4-светофильтр, 5-фотоприемник, 6-преобразователь электрического сигнала, 7-вычислительное устройство NOTEBOOK, 8-программный переключатель светофильтров. Штриховой линией показана кинематическая связь.
Рассмотрим оптическую схему анализатора. Она является 2-хканальной схемой, в состав которой входит 2 кюветы, одна кювета предназначена для помещения исследуемого образца, вторая кювета является кюветой сравнения и в частности она может быть пустой.
В качестве источника ИК-излучения используется нихромовая проволока, нагретая до температуры порядка 1000 градусов. Излучение от источника модулируется механическим модулятором и далее попадает на обе кюветы.
ИК излучение сферическими зеркалами фокусируется через оптический фильтр, поступает на приемник ИК излучения(7).
