56. Структуры многоточечных иис
Эти системы подразделяются на одно-, двух- и трехступенчатые. Выбор кол-ва ступеней определяется необходимостью обеспечения заданного быстродействия и точности, а так же повышенной надежности. При небольшом кол-ве однородный по физ. природе источников инф-и (n<10) обычно исп-ся одноступенчатые, если кол-во измеряемых величин велико, двух- и трехступенчатые. ИИС с кол-ом ступеней >3 встречаются крайне редко, при n>5000-10000. Многоточечные ИИС так же могу различаться по типам коммутаторов. Кол-во видов таких систем оч велико, это зависит от: 1) усл-ий эксперимента измерений; 2) разнообразия измеряемых величин (в основном)
57. Хар-ки датчиков многоточечной ИИС
По уровню вых.напряжения датчики условно подразделяются на следующие группы:
С весьма низким уровнем сигналов (менее 55 мкВ)
С низким уровнем сигнала (от 50 мкВ до 1 мВ)
Со средним уровнем сигнала (от 1 мВ до 1В)
Наибольшее распространение получили датчики со средним уровнем сигнала (порядка 60%). Датчики с низким и высоким уровнем составляют по 15%.
Динамич.диапазон
выходных сигналов у большинства датчиков
не превышает 100 дб. Частотный диапазон
от 10 Гц до
Гц.
Большинство датчиков имеют погрешности
образования от 0,1 до 0,5 %. Очевидно что
приближение к универсальной многоточечная
ИИС должна обеспечить измерения
экстремальных параметров которые
сводятся к следующим:
Наиб.быстродействие, определяющееся наименьш. … датчиков и составляет примерно 100 измерений в секунду
Чувствительность
В
Сопротивление
Ом
Динамич.диапазон
Погрешность измерения 0,1%
Создание таких систем весьма затруднительно, единственный путь позволяющий приблизиться к созданию универсальных многоточечных ИИС заключается в комплектовании систем из различного типа коммутаторов, АЦП, устройств памяти. По существу должны быть созданы несколько измерительных систем.

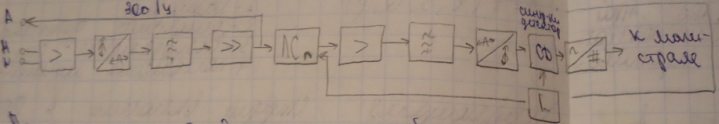

58. Подсистема определения солености воды на шельфе
