Структурная схема программно управляемой лаборатории.
Бери схему, перерисовывай, втыкай как работает на интуитивно-астральном уровне
25. Программно – управляемые скважинные приборы
Программно-управляемая аппаратура состоит из наземной лаборатории, выполненной на базе ПК и наборов скважинных приборов серии “П”.
Основные принципы:
Информация передается в цифровом виде.
Используется асинхронный режим работы, при котором с поверхности посылается команда в скважинный прибор (запрос). В ответ на нее из прибора передается определенная информация.
Используется принцип децентрализации построения скважинных приборов, при котором унифицированный блок телеметрической линии связи и блок питания могут устанавливаться в каждом модуле.
Все эти принципы позволяют реализовать следующие положительные качества аппаратуры:
Количество каналов практически перестало ограничиваться
Асинхронный режим работы позволил оптимизировать частоту опроса каналов. Например, нужен опрос через какой-то определенный промежуток времени, а не постоянно. Так же он позволяет выбрать любой наиболее благоприятный порядок работы и передачи информации.
Децентрализация позволила оптимизировать количество линий между приборами в одной сборке, организовать гибкое соединени между приборами, улучшить соотношение “сигнал-шум” и помехоустойчивость приборов за счет размещения АЦП в непосредственной близости от датчиков, оптимизировать параметры источников в соотвествии с энергопотреблением в каждом приборе
26. Выбор способа кодирования сигналов в геофизическом кабеле.
Из-за ограниченности линий связи между скважинными приборами и наземной лабораторией одни и те же линии связи используются для передачи информации в двух направлениях и для питания скважинного прибора от наземного источника постоянного или переменного тока
Для развязки между информационными сигналами и сигналами источника питания наиболее широко используются трансформаторные схемы.
В связи с этими причинами код информационных сигналов должен удовлетворять следующим условиям:
быть без постоянной составляющей, что сказывается на конструкции и габаритах развязывающих трансформаторах;
быть более устойчивым;
быть самосинхронизирующимся, т.к. обмен информацией происходит в асинхронном режиме.

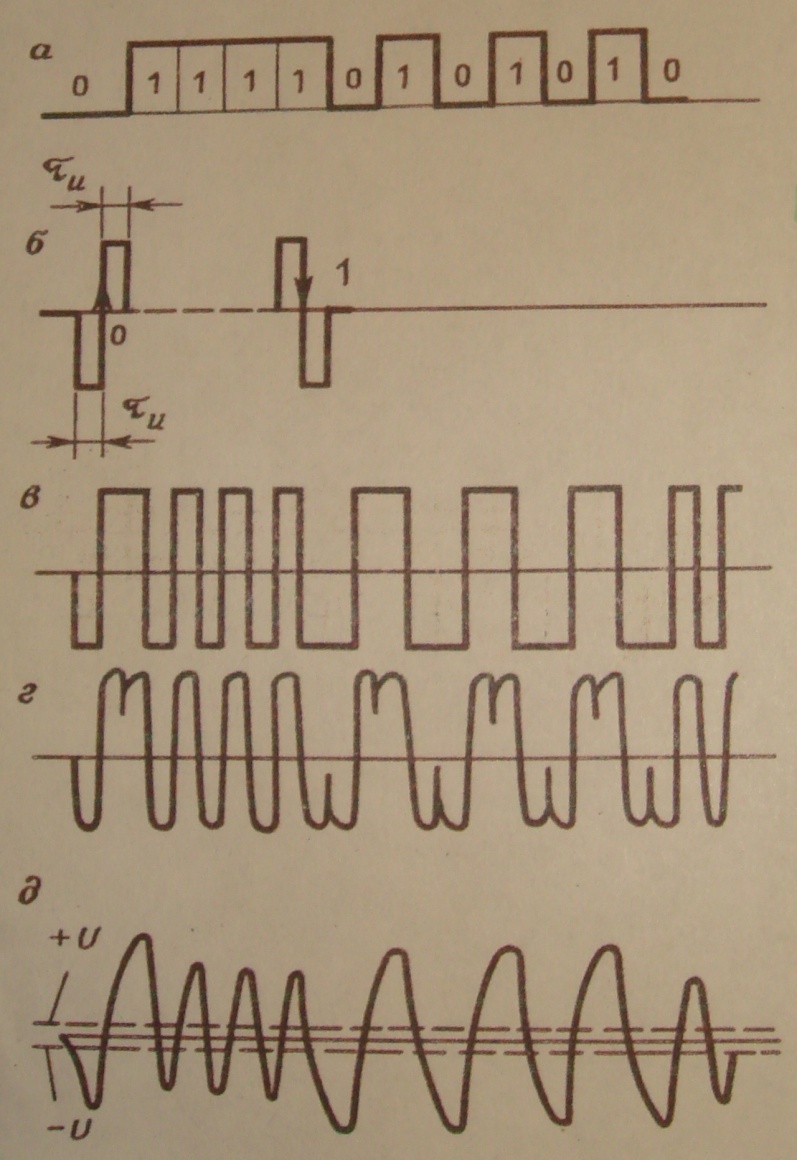

Этим условиям удовлетворяют двухфазные коды, в частности, код Манчестер-2:
Здесь
а-
б-
в-
г-
д- вид сигналов кода на входе скважинного прибора.
В Мачнестер-2 длительность импульсов кода – 24 мс, командное или информационное слово составляет 20 бит. В нем после старт-бита передается адрес прибора, на кот. отводится 8 бит. Следующие 3 бита не используются, а из последних 8 бит формируется команда.
Популярность кода Манчестер-2 у нас и на Западе объясняется след. причинами:
достаточно высокая помехоустойчивость при скорости предачи до сотен кБод;
в настоящее время выпускается рыд микросхем, которые организовать унифицированный скважинный интерфейс, приём и передачу по стандарту Манчестер-2.
