Вопрос №28. Коэффициент мощности и его экономическое значение
Коэффициентом мощности называют отношение активной (полезной) мощности к полной мощности S.
cos
=
.
Он показывает, какая часть электрической энергии, потребляемой из сети используется на выполнение полезной работы. При низком коэффициенте мощности машины переменного тока и трансформаторы, проектируемые на заданную полную мощность, оказываются недоиспользованными по активной мощности, что приводит к непроизводительным капитальным затратам.
Улучшение коэффициента мощности приемников электрической энергии способствует уменьшению потерь энергии в электрических сетях, обмотках трансформаторов и электрических генераторов. Для повышения экономичности систем электроснабжения предприятий в настоящее время устанавливается допустимое значение реактивной мощности и нормируется значение
.
Этот показатель определяется по показаниям счетчиков активной и реактивной энергии.
вопрос №29. Построение векторных диаграмм. Примеры
Векторная диаграмма это совокупность векторов ЭДС, напряжений и токов, изображенных в общей системе координат. Если на векторной диаграмме uI, то угол сдвига фаз имеет положительное значение ( и напряжение опережает по фазе на угол сдвига фаз .
Если u I, то и напряжение отстает по фазе от тока.
Угол всегда откладывается от вектора тока к вектору напряжения . Положительный угол откладывается против часовой стрелки, отрицательный – по часовой стрелке.
вопрос №30.Что называется индуктивным и емкостным сопротивлением и от чего они зависят.
Произведение называется индуктивным сопротивлением.
Индуктивное сопротивление прямо пропорционально частоте приложенного напряжения и индуктивности катушки.
Величина
,
измеряемая в единицах сопротивления
и обозначаемая XC,
называется емкостным сопротивлением
Емкостное сопротивление обратно пропорционально частоте приложенного напряжения, а также емкости конденсатора.
вопрос №31. Как записывается закон Ома для цепи переменного тока с активным, индуктивным, емкостным сопротивлениями, а также с последовательным соединением R, L, C.
Цепь с резистивным элементом:

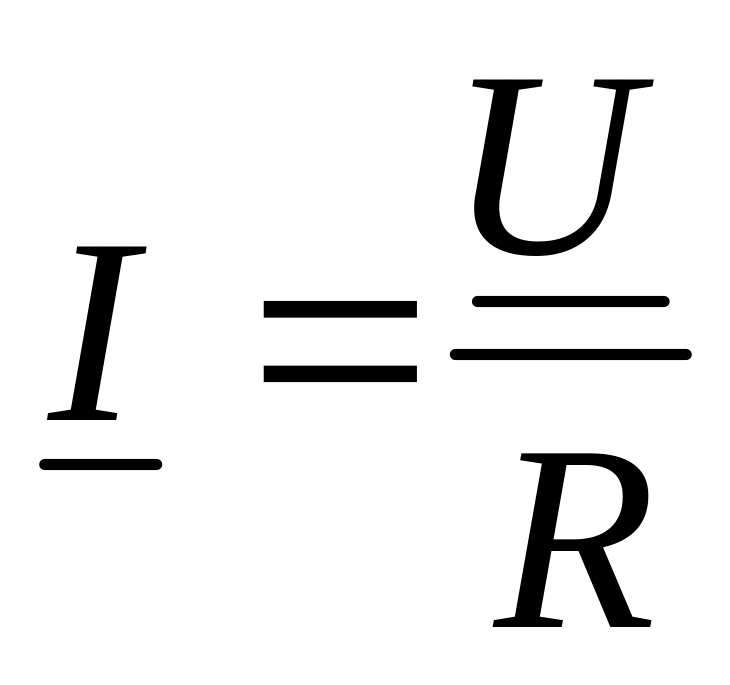

Закон Ома для действующих значений ; в комплексной форме .
Цепь с катушкой индуктивности:
Закон Ома для действующих значений .
Закон Ома в комплексной форме:
,
где - комплексное индуктивное сопротивление.
Цепь с конденсатором:
Закон Ома в комплексной форме:
Закон Ома для действующих значений
.
Цепь с последовательным соединением элементов R, L, C:
Получим закон Ома в комплексной форме:
,
где - комплексное сопротивление;
- реактивное сопротивление
вопрос №32.От каких величин зависит полное сопротивление цепи?
в цепях переменного тока полное сопротивление складывается из активного(резистивных элементов) и реактивного (конденсатор, катушка индуктивности)сопротивлений. например для последовательного соединения:
- комплексное
сопротивление;
-
модуль комплексного сопротивления,
который называют полным сопротивлением.
вопрос №33.Запишите условие резонанса напряжений для неразветвленной цепи с элементами R, L, C и объясните его физический смысл.
Резонансом в электрических цепях называется режим участка электрической цепи, содержащей индуктивный (ХL) и емкостной (ХС) элементы, при котором угол сдвига фаз между напряжением и током равен нулю ().

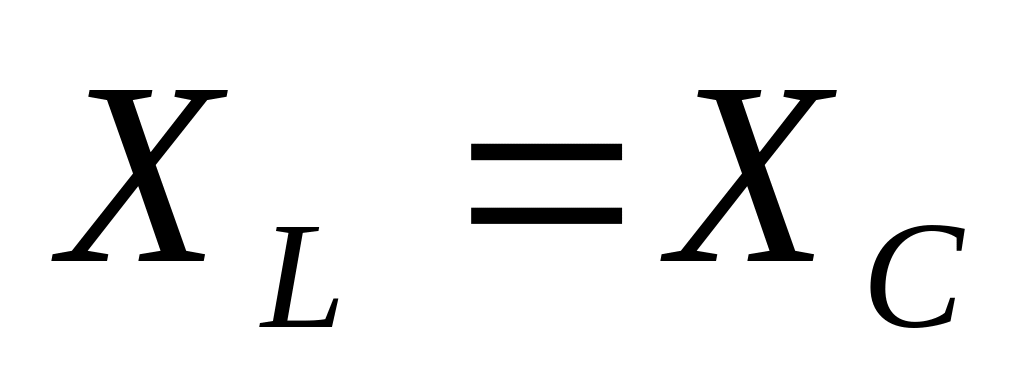

Резонанс напряжений возникает на участке с последовательным соединением R,L,C. При этом индуктивное сопротивление равно емкостному, то есть .
Физический смысл:
вопрос №34. От чего зависит резонансная частота? Как рассчитывают резонансные частоты для последовательных и параллельных цепей?

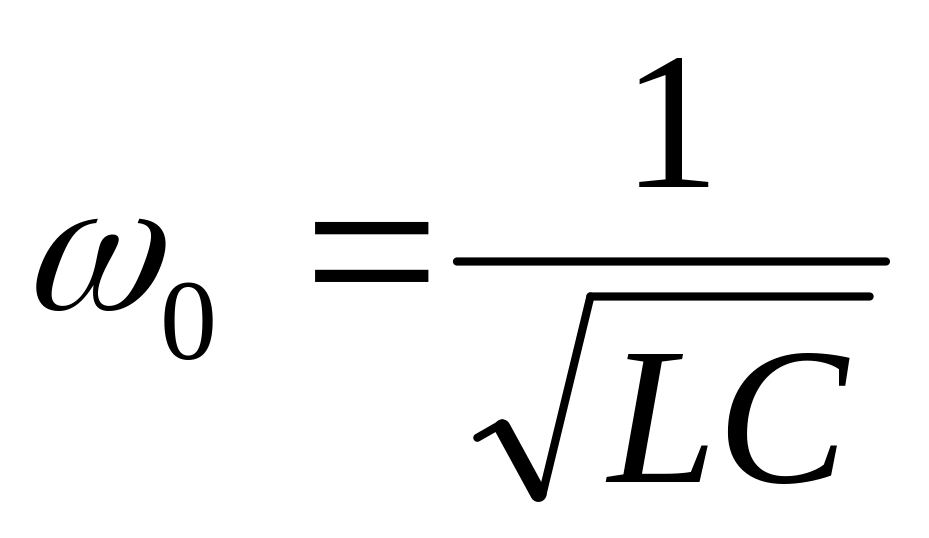

Резонансная частота для последовательных и параллельных цепей равна:
или
,
где L – индуктивность катушки, а С – емкость конденсатора.
L и C стоят в знаменателе - значит частота тем больше, чем меньше емкость конденсатора и чем меньше индуктивность катушки.
вопрос №35 Как влияет изменение частоты синусоидального напряжения на величину реактивного сопротивления электрической цепи?
-синусоидальное напряжение
реактивное сопротивление включает:
-индуктивное
-емкостное

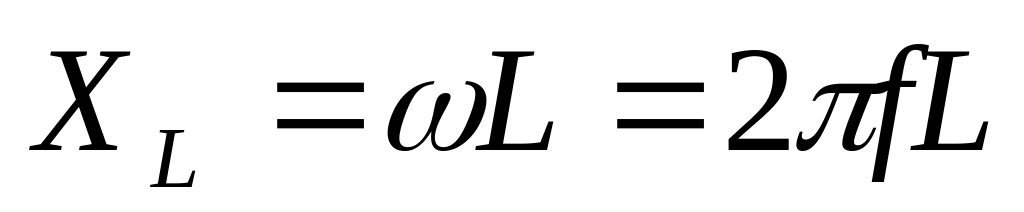

из этих соотношений видно, что величина реактивного сопротивления зависит от частоты, причем для катушки прямопропорционально, для емкости - обратно.
вопрос №36.Могут ли напряжения UL и UC при резонансе превышать напряжение питающей сети.
.
То есть напряжения на участках с реактивными элементами (UL и UC) будут больше напряжения питания U.
Свойство усиления напряжения на реактивных элементах при резонансе напряжения используется в технике.

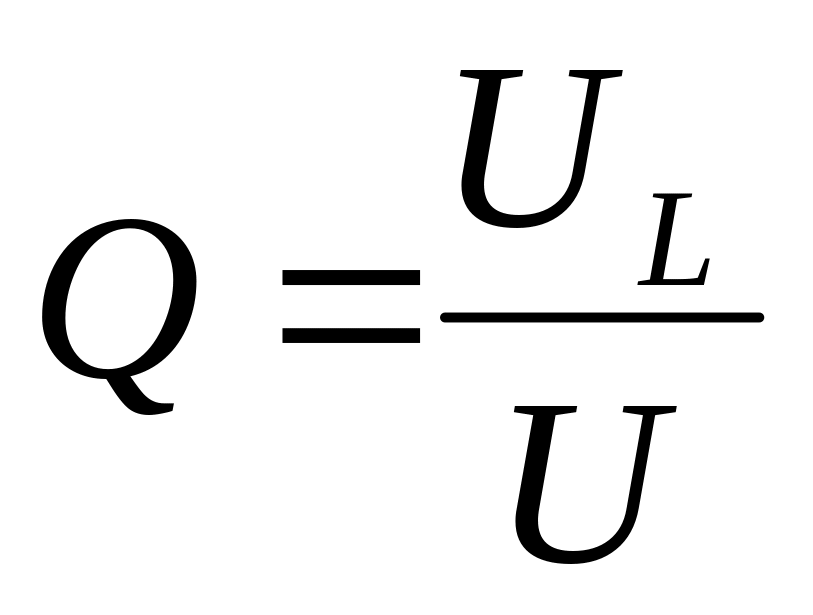

Коэффициент усиления напряжения равен добротности Q контура
.
Однако повышенное напряжение на реактивных элементах может привести к пробою электрической изоляции проводов и представлять опасность для обслуживающего персонала.
При резонансе напряжений:
,
;
При
,
Аналогично
При
,
вопрос №37. В результате изменения каких величин в схеме может возникнуть резонансный режим?
Резонанс напряжений возникает на участке с последовательным соединением R,L,C. При этом индуктивное сопротивление равно емкостному, то есть .
Угол сдвига фаз определяется по формуле:
.
При
или можно записать
.
Резонанс токов
возникает на участке с параллельным
соединением R,L,C.
При этом индуктивная проводимость равна
емкостной, то есть
.

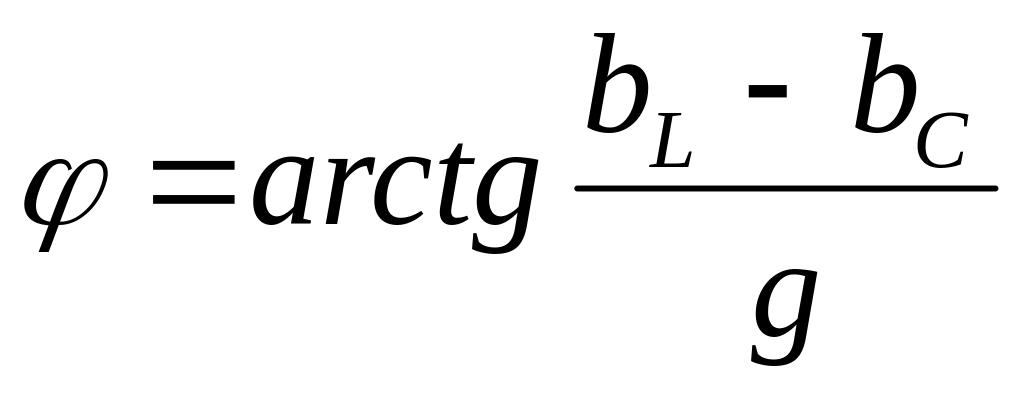

Угол сдвига фаз определяется по формуле:
.
При
,
то есть
.
Из последнего соотношения следует, что резонанс напряжений и токов в цепи можно достигнуть следующими способами:
изменением индуктивности L катушки;
изменением электрической емкости С конденсатора;
изменением частоты тока f питающей сети
вопрос №38.От каких величин зависит значение угла сдвига фаз между напряжением и током?
Сдвиг фаз между напряжением и током (). Это алгебраическая величина, определяемая как разность начальных фаз напряжения и тока
u-i
начальные фазы можно найти, используя комплексные числа или построением векторных диаграмм.
вопрос №40. По каким формулам рассчитывают активную, реактивную и полную мощности линейной электрической цепи синусоидального тока?
Активная мощность Р, обусловленная наличием в цепи активного сопротивления R:
.
Единица измерения активной мощности – ВАТТ.
Реактивная мощность Q, обусловленная наличием реактивных элементов (катушек и конденсаторов)
.
Единица измерения ВАр – ВОЛЬТ-АМПЕР реактивный.
Полная мощность S. Единица измерения ВА (ВОЛЬТ – АМПЕР).
вопрос №41. Каким образом можно измерить индуктивность и емкость реактивных элементов?
Так как , ,то зная значения реактивных сопротивлений(а их находим используя законы электротехники) и действующей частоты, то нетрудно найти и значения L и C .
вопрос №42.Если частота f неограниченно растет (уменьшается), к каким значениям стремятся напряжения UR, UL, UC в последовательной цепи? Почему?
В последовательной цепи:
;
т.к. R
не зависит от f,
то
;
вопрос №43. Как изменятся выражения для полного сопротивления Z и угла φ, если в цепи будет несколько катушек индуктивности?
Для последовательной цепи комплексное сопротивление равно:
.
Угол сдвига фаз определяется по формуле:
Если в цепи будет n катушек индуктивности с сопротивлениями XL, то комплексное сопротивление примет вид:
Тогда угол сдвига
фаз:
Для параллельной цепи комплексная проводимость равна:
Угол сдвига фаз определяется по формуле:
Если в цепи будет n катушек индуктивности с проводимостями bL, то комплексная проводимость примет вид:
Тогда угол сдвига
фаз:
вопрос №44. В какой электрической цепи и при каких условиях может возникнуть резонанс напряжений?
Резонанс напряжений возникает на участке с последовательным соединением R,L,C. При этом индуктивное сопротивление равно емкостному, то есть .
Так как
,то
при
=0
–при резонансе ток по фазе совпадает
с напряжением.
,т.е.
Из последнего соотношения следует, что резонанс напряжения в цепи можно достигнуть следующими способами:
изменением индуктивности L катушки;
изменением электрической емкости С конденсатора;
изменением частоты тока f питающей сети.
вопрос№45.Каким образом изменение величин емкости в одной из параллельных ветвей влияет на величину и характер тока в неразветвленной части цепи? Пояснить ответ с помощью векторной диаграммы
вопрос№46. Мощность в цепи переменного тока (активная, реактивная и полная). Треугольник мощностей. Примеры расчета.
В цепи переменного тока различают три вида мощности.
1. Активная мощность Р, обусловленная наличием в цепи активного сопротивления R. В активном сопротивлении происходит необратимое преобразование электрической энергии в другие виды, например, в резисторе происходит преобразование электрической энергии в тепловую энергию
.
Единица измерения активной мощности – ВАТТ.
2. Реактивная мощность Q, обусловленная наличием реактивных элементов (катушек и конденсаторов)
.
Единица измерения ВАр – ВОЛЬТ-АМПЕР реактивный.
На реактивных сопротивлениях ХL и ХC имеет место процесс колебания энергии от катушки индуктивности к конденсатору и наоборот, необратимых преобразований нет.
Для индуктивного элемента QL > 0, для емкостного элемента QC < 0.
При последовательном соединении L и C суммарная реактивная мощность
.
3. Кроме активной и реактивной мощностей цепь синусоидального тока характеризируется полной мощностью S. Единица измерения ВА (ВОЛЬТ – АМПЕР).
.
Треугольник мощностей
вопрос№47. Трехфазные цепи. Соединение приёмников электрической энергии звездой. Мгновенные и действующие значения ЭДС. Соотношения между линейными и фазными значениями токов и напряжений. Векторная диаграмма.
Трехфазная система представляет собой совокупность трех электрических цепей, в которых действуют ЭДС с одинаковыми частотами и амплитудами и сдвинутые по фазе относительно друг друга на 120
соединение звездой
мгновенные значения ЭДС трехфазной системы:
В комплексной форме действующие значения ЭДС могут быть представлены в виде:
.
для звезды выполняются следующие соотношения:

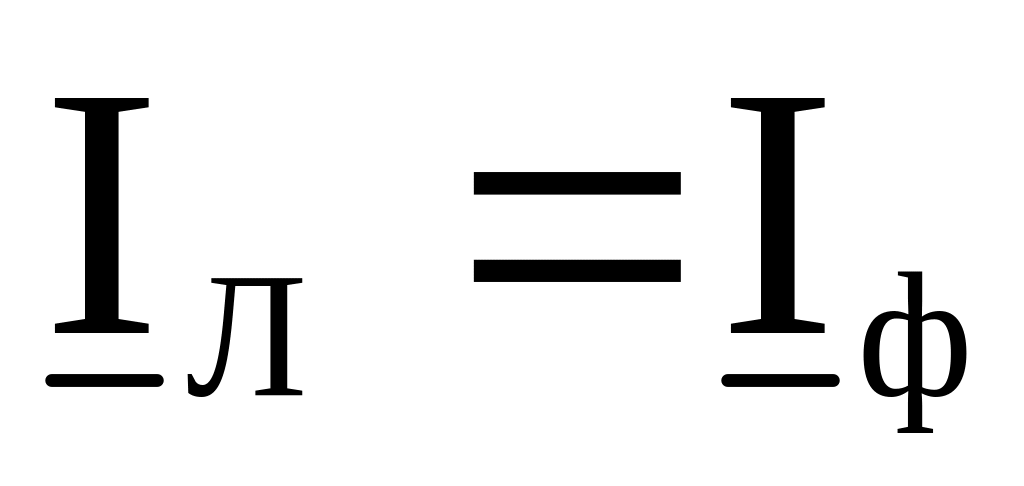

линейный ток равен
фазному :
.
линейное напряжение
больше фазного в
раз
.
вопрос №48.Трехфазные цепи. Соединение приемников электрической энергии треугольником. Мгновенные и действующие значения ЭДС. Соотношения между линейными и фазными значениями токов и напряжений. Векторная диаграмма.
Трехфазные электрические цепи представляют собой совокупность трех однофазных цепей переменного тока, сдвинутых по фазе относительно друг друга на 1/3 периода. Источником трехфазного переменного тока является генератор, на статоре которого расположены три одинаковые обмотки Аx, By, Cz, размещенные под углом 120°.
При вращении ротора, представляющего собой двухполюсный магнит, в каждой фазной обмотке статора индуктируется ЭДС:

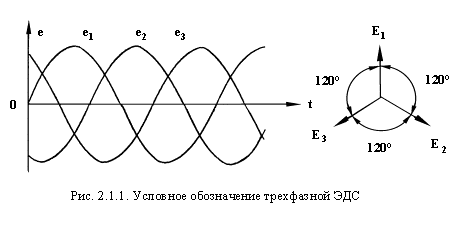

Графически ЭДС можно изобразить тремя синусоидами, сдвинутыми на 1/3 периода, или тремя векторами, находящимися под углом 120° друг к другу.
-
действующее значение ЭДС.
При
соединении обмоток генератора и
приемников энергии треугольником конец
предыдущей фазы соединяется с началом
последующей, образуя замкнутую систему.
К линейным проводам в этом случае

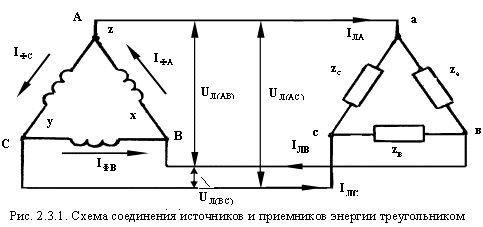

подключаются узловые точки (рис. 2.3.1).
Вектор
фазного тока располагается рядом с
вектором соответствующего фазного
напряжения под углом .
Последний определяется характером
нагрузки. Если, например, нагрузка
активная, то
,
при индуктивной нагрузке
и
т.д.

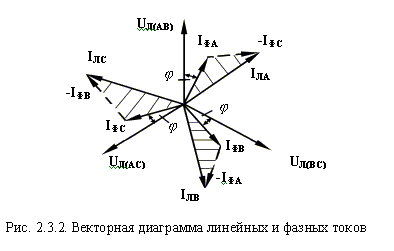

Для построения векторов линейных
токов из каждого фазного тока геометрически
вычитают соседний.
Нетрудно доказать,
что в этом случае
при соединении треугольником
