Дискретные входные сигналы
Таблица
Техническая характеристика |
Значение |
Количество дискретных входов: - в базовой модели регулятора - на модуле расширения УСО |
0 количество - см. таблицу 3.1.2 |
Сигнал логического "0" – состояние ОТКЛЮЧЕНО Сигнал логической "1" – состояние ВКЛЮЧЕНО |
0-7В 18-30В |
Входной ток (потребление по входу) |
≤ 10 мА |
Гальваническая развязка дискретных входов |
Каждый вход гальванически изолирован от других входов и остальных цепей |
Примечание. Дискретные входные сигналы используются для передачи состояния дискретных датчиков по интерфейсу.
Устройство
и
принцип работы
Конструкция прибора
Регулятор МТР-8 состоит из пластмассового корпуса, на передней панели которого находится элементы обслуживания (клавиатура) и индикация, а на задней части – разъемы для подключения клеммно- блочных соединителей, предназначенных для подключения внешних входных и выходных цепей.
Передняя панель прибора
Для лучшего наблюдения и управления технологическим процессом регуляторы МТР-8 оборудованы активной четырехразрядной цифровой индикацией для отображения измеряемой величины - дисплей ПАРАМЕТР, номера выбранного канала - дисплей КАНАЛ, необходимым количеством клавиш обслуживания и сигнализационных светодиодных индикаторов для различных статусных режимов и сигналов. Клавиши на передней панели служат для выбора контролируемого канала, изменения заданной точки, режимов работы регуляторов, для программирования прибора и т.п.

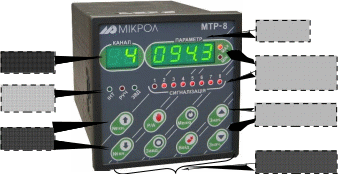

Внешний вид передней панели регулятора МТР-8 приведен на рисунке
Дисплей
ПАРАМЕТР
Дисплей
КАНАЛ Светодиодные
индикаторы
(сигнализация
отклонения
параметра)
Индикаторы состояния регулятора
Клавиши изменения значений параметров
Клавиши выбора канала
Клавиши оперативного управления
Рисунок - Внешний вид передней панели регулятора МТР-8
Назначение дисплеев передней панели
● Дисплей ПАРАМЕТР * В режиме РАБОТА индицирует значение измеряемой величины (значение заданной точки или значение выхода регулятора) выбранного канала.
В режиме КОНФИГУРИРОВАНИЕ индицирует значение выбранного параметра.
● Дисплей КАНАЛ В режиме РАБОТА индицирует в 1-м разряде состояние физического дискретного выхода регулятора (включен: “¯” или отключен: “ ”). Во 2-м разряде - номер выбранного канала управления или индикации.
В режиме КОНФИГУРИРОВАНИЕ индицирует номер уровня или номер параметра конфигурации в двух разрядах.
