37. Центробежные насосы

39. Последовательная работа насосов

Послед наз-ся эксплуатация насосов, при к-й один насос подает закачиваемую жидк во вса сывающий трубопровод др насоса, а тот в свою очередь подает ее в напорный водовод. При проектировании и строит-ве НС послед эксплуатацию насосов исп-ют в тех сл-ях, когда жидкость должна подаваться по трубам на дальние расст или на большую высоту. Послед соед-е исп-ют и в тех сл-х, когда треб-ся при пост расходе увел давл, что нельзя достичь одним насосом.

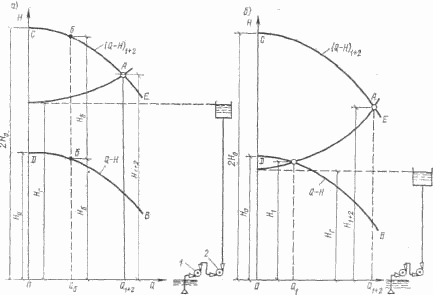

Хар-ка посл работы 2х одинак насосов

а — при Нг>На; б — при Hг<Н

38. Хар-ки центробежных насосов

Приведенные рис показывают как изм-ся напор, мощ-ть на валу насоса и КПД с изм-ем расхода.

т.1 хар-ки Q-ŋ назыв оптимальной т-ой, т.е. т-ой, отвечающей оптимальному режиму работы насоса

+рис(Калицун,стр124)

40.Параллельная работа насосов

Параллельной называют совместную одновременную работу нескольких насосов, присоединенных напорными патрубками к общ сист. На рис изображена хар-ка Q — H каждого из 2х одинак насосов. Чтобы построить суммарную хар-ку этих 2х насосов при параллельной работе, надо удвоить абсциссы кривой Q—H одного насоса при одинаковых напорах.

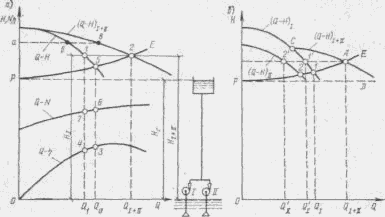

Хар-ки парал работы 2х центробежных насосов в одной системе

а — насосы с одинак хар-ками; 6 — насосы с разн хар-ками (б не надо рисовать)
