41. Привести форму прямоугольного импульса и его спектр

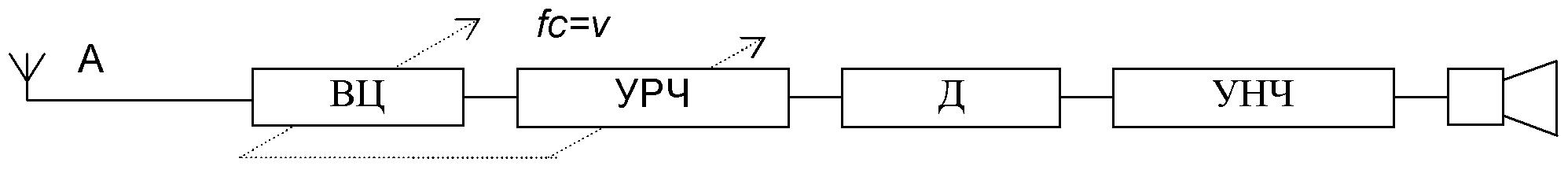

29. Структурная схема р/приемника прямого усиления (ппу).
ВЧ тракт, состоящий из избирательной входной цепи ВЦ и усилителя радиочастоты УРЧ, содержит минимальное число блоков необходимых для осуществления функций радиоприемного устройства. Приемник прямого усиления характеризуется тем, что ВЧ тракт осуществляет усиление и частотную избирательность непосредственно на частоте принимаемого сигнала. Этим обусловлено название приемника такого типа. Входная цепь служит для предварительной избирательности полезного сигнала и передачи его на следующий каскад. УРЧ помимо обеспечения частотной избирательности должен усилить принимаемый сигнал, мощность которого на входе приемника намного меньше необходимой для нормальной работы УНЧ. Сигнал м.б. усилен как в ВЧ, так и в НЧ тракте, но коэффициент усиления д.б. такой, чтобы обеспечить нормальную работу детектора (Д).
Амплитуда входного сигнала, начиная с которой электрические показатели детектора становятся достаточно высокими, равна 0.5-1В - в зависимости от типа детектора. Т.о. коэффициент усиления УРЧ выбирается так, чтобы напряжение на его выходе обеспечивало линейный режим детектирования. В простейшем варианте НЧ тракт приемника состоит из УНЧ, который усиливает выходное напряжение детектора до уровня необходимого для нормальной работы динамика или другого исполнительного устройства. Приемники прямого усиления обладают серьезными недостатками: плохой избирательностью, низкой чувствительностью, неравномерным усилением по диапазону.
К середине 30х гг был изобретен т.н. Супергетеродинный приемник (СГП). СГП обладают лучшими характеристиками и параметрами, чем приемники других типов.
30. Структурная схема супергетеродинного р/приемника.

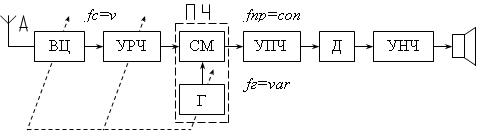

К середине 30х гг был изобретен т.н. Супергетеродинный приемник (СГП). СГП обладают лучшими характеристиками и параметрами, чем приемники других типов. СГП имеют следующую структурную схему:
В СГП во входной цепи ВЦ и усилителе радиочастоты УРЧ осуществляется лишь предварительная избирательность и усиление полезного сигнала. Поэтому ВЦ и УРЧ называют преселектором. С выхода УРЧ сигнал воздействует на преобразователь частоты ПЧ, состоящий из смесителя СМ и гетеродина Г (маломощного автогенератора). Частота гетеродина fг отличается от частоты сигнала fc на так называемую промежуточную частоту fпр. Напряжение сигнала и гетеродина подаются на СМ, где происходит преобразование модулированных колебаний с частотой принимаемого сигнала в колебания более низкой промежуточной частоты. При этом закон модуляции сигнала остается неизменным. При перестройке приемника, т.е. с изменением fc частота гетеродина также изменяется, а промежуточная частота остается неизменной. Полученное напряжение промежуточной частоты подается на усилитель промежуточной частоты УПЧ, где осуществляется основное усиление и основная избирательность сигнала.
По сравнению с приемниками прямого усиления СГП обладают следующими достоинствами: 1)ввиду того, что основное усиление осуществляется на неизменной промежуточной частоте, в УПЧ могут применяться полосовые фильтры, обладающие резонансной характеристикой, близкой по форме к прямоугольной. Это обеспечивает высокую избирательность и равномерное усиление в полосе пропускания приемника, позволяя выбирать нужную полосу пропускания независимо от частоты принимаемого сигнала; 2)благодаря тому, что промежуточная частота может быть выбрана достаточно низкой, можно получить весьма высокий коэффициент усиления УПЧ и приемника в целом без нарушения устойчивости его работы. Практически, чувствительность СГП ограничивается только уровнем внешних помех и внутренних шумов; 3)поскольку основное усиление и избирательность сигнала осуществляется на неизменной промежуточной частоте, качественные показатели приемника в целом становятся более постоянными в пределах всего диапазона принимаемых частот.
Недостатками СГП являются: 1)наличие паразитных, т.е. дополнительных каналов приема. Основной паразитный канал приема носит название зеркального; 2)возможно возникновение так называемых комбинационных свистов; 3)гетеродин, как маломощный передатчик, может создавать помехи для близко расположенных радиоприемных устройств.
При проектировании СГП все перечисленные недостатки могут быть устранены, причем их устранение достигается в основном рациональным выбором величины промежуточной частоты и режимом работы преобразовательного каскада. Достоинства СГП обуславливает то, что только этот тип приемников способен обеспечить высокое усиление и избирательность во всех радиочастотных диапазонах. Поэтому супергетеродинный метод приема в настоящее время считается основным.
