4. Радиоволновой диапазон и его классификация
В основе р/связи лежит использование для передачи информации Э/М волн, свободно распространяющихся в пространстве. Скорость распространения Э/М волн обеспечивает практически мгновенную передачу различных сообщений на достаточно большие расстояния.
Из всего спектра Э/М волн, в радиосвязи используются волны, частоты которых лежат в пределах от 3*103 до 3*1012 Гц. Если изобретатель р/связи Попов использовал р/волны с 200≥λ≥500м, то в настоящее время официально к р/связи относятся Э/М волны λ>5*10–5 м, т.е. с частотой f<6*1012 Гц. Под длиной волны понимается расстояние, проходимое волной за один период колебания λ=с*Т=с/f, где с=3*108 м/с – скорость распространения Э/М волн, т.е. скорость света, Т- период, а f- частота.
12 диапазонов согласно международному регламенту связи |
|||
f, Гц |
λ, м |
м/у нар. наименов. |
внерегламентиров. термины |
3÷30 |
108÷107 |
декамегаметров |
сверхдлинные волны (СДВ) |
30÷300 |
107÷106 |
мегаметровый |
|
300÷3*103 |
106÷105 |
гектокилометров |
|
3*103÷3*104 |
105÷104 |
мириаметровый |
|
3*104÷3*105 |
104÷103 |
километровый |
длинные волны (ДВ) |
3*105÷3*106 |
103÷102 |
гектаметровый |
средние волны (СВ) |
3*106÷3*107 |
102÷10 |
декаметровый |
короткие волны (КВ) |
3*107÷3*108 |
10÷1 |
метровый |
ультракороткие волны (УКВ) |
3*108÷3*109 |
1÷0,1 |
дециметровый |
|
3*109÷3*1010 |
0,1÷10-2 |
сантиметровый |
|
3*1010÷3*1011 |
10-2÷10-3 |
миллиметровый |
|
3*1011÷3*1012 |
10-3÷10-4 |
децимилиметров |
субмиллиметровые |
Деление р/волн на диапазоны производится с учетом особенности получения и условия их распространения над земной поверхностью. При этом необходимо помнить, что не существует резкой границы между смежными диапазонами р/волн.
Излучение и прием Э/МВ производится с помощью передающей и приемной А.. В простейшем случае возбуждение радиоволн осуществляется в передающей А. при протекании в ней тока ВЧ: iA=Im∙cos(ωt-φ), где Im- амплитуда тока; ω=2πf – частота колеб.; t – время; φ – нач. фаза.
При протекании такого тока в А. происходит преобразование энергии колебания высокой частоты в энергию возбуждаемых в пространстве ЭМ волн. Эффективность такого преобразования зависит от частоты питающего тока. Излучаемая мощность тем больше, чем выше частота тока в антенне. Э/М колебания оптического диапазона малой мощности возбуждаются светодиодами, а средней и большой мощности, с помощью т.н. оптических квантовых генераторов – лазеров.
3. Диаграмма направленности полуволнового вибратора (пвв)
ПВВ, как и другие антенны (А.), излучает и принимает энергию в различных направлениях неодинаково. Направленные свойства антенны оцениваются диаграммами направленности (ДН). ДН передающей антенны иногда называют характеристикой излучения (ХИ), а ДН приемной – приемной характеристикой (ПХ).
ХИ показывает зависимость напряженности поля излучения Е от напряжения при неизменном расстоянии от антенны. Для полной оценки направленных свойств А.. необходимы две диаграммы, снятые во взаимно ┴ плоскостях (для ПВВ определяются диаграммы в плоскостях ┴ оси вибратора и проходящей через его ось).

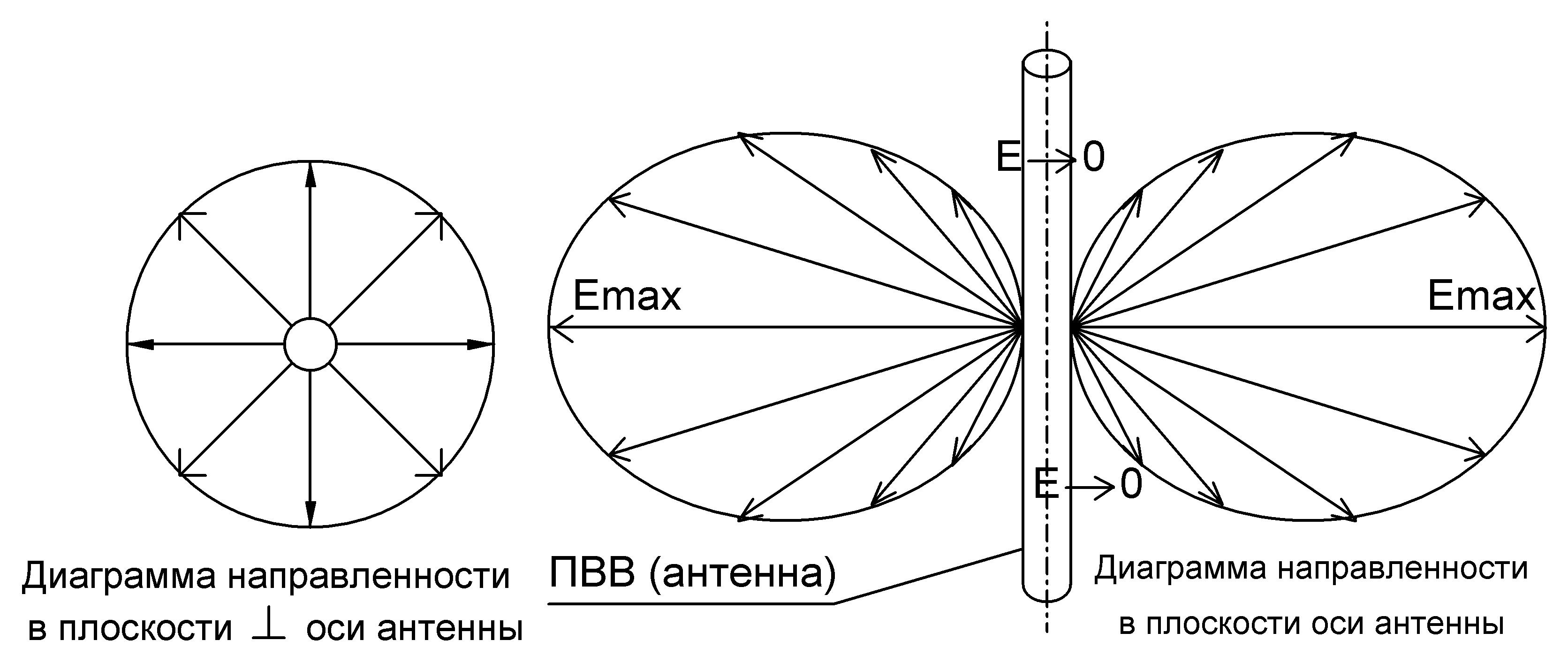

Если направленность поля излучения, создаваемого А., в каждом направлении изображать векторами концы совокупности всех векторов соединить плавной кривой, то получится ДН передающей А. .Все направления, лежащие в плоскости ┴ вибратору, равноценны и направленность поля во всех направлениях одинакова (рис А). Это означает, что ДН в этой плоскости имеет вид круга и вибратор в этой плоскости является ненаправленной А..
Характеристика излучения в плоскости, проходящей через ось вибратора имеет вид, представленный на рисунке Б.
В плоскости оси антенны ДН имеет вид "лежащей восьмерки", т.е. в направлениях, ┴ вибратору, создается Емакс поля, а в направлениях, совпадающих с его осью, Е→0. При переходе от одного направления к другому, Е поля плавно изменяется, т.о., в каждой плоскости, проходящей через ось вибратора имеются два макс. излучения и два направления с нулевой напряженностью.
ПХ показывает зависимость ЭДС, наводимой в антенне от направл., с которого приходит энергия. Т.к. любая антенна обратима, то ПХ=ХИ, поэтому при оценке направленных свойств А. приводят ДН, которая одноврем. явл. одновременно ХИ и ПХ.
