24 Вопрос:

Виды сечений.

Сечения, не входящие в состав разреза, разделяют на:

 вынесенные (рис.18, 20);

 наложенные (рис. 21).



Рисунок 20. Оформление вынесенного сечения	Рисунок 21. Оформление наложенного сечения



Вынесенные сечения являются предпочтительными и их допускается располагать в разрыве между частями одного и того же вида (рис. 22).





  Рисунок 22. Образец оформления вынесенного сечения

Контур вынесенного сечения, а также сечения, входящего в состав разреза, изображают сплошными основными линиями, а контур наложенного сечения – сплошными тонкими линиями, причем контур изображения в месте расположения наложенного сечения не прерывают.

Ось симметрии вынесенного или наложенного сечения (рис. 18, 21) указывают штрих - пунктирной тонкой линией без обозначения буквами и стрелками и линию сечения не проводят.

В случае, подобных указанному на рис. 22 при симметричной фигуре сечения линию сечения не проводят.  Во всех остальных случаях для линии сечения применяют разомкнутую линию с указанием стрелками направления взгляда и обозначают её одинаковыми прописными буквами русского алфавита ( в строительных чертежах – прописными или строчными буквами русского алфавита или цифрами). Сечение сопровождают надписью по типу «А-А» (рис. 20). В строительных чертежах допускается надписывать название сечения.

Для несимметричных сечений, расположенных в разрыве (рис. 23) или наложенных (рис. 24), линию сечения проводят со стрелками, но буквами не обозначают.



Рисунок 23. Обозначение несимметричного вынесенного сечения	Рисунок 24. Обозначение несимметричного наложенного сечения

25 Вопрос:

Выносной элемент – дополнительное отдельное изображение (обычно увеличенное) какой – либо части предмета, требующей графического и других пояснений в отношении формы, размеров и иных данных. Выносной элемент может содержать подробности, не указанные на соответствующем изображении, и может отличаться от него по содержанию (например, изображение может быть видом, а выносной элемент – разрезом). При применении выносного элемента соответствующее место отмечают на виде, разрезе или сечении замкнутой сплошной тонкой линией – окружностью, овалом и т. п. с обозначением выносного элемента прописной буквой или сочетанием прописной буквы с арабской цифрой на полке линии – выноски. Над изображением выносного указывают обозначение и масштаб, в котором он выполнен (рис. 28).

Выносной элемент следует располагать, по возможности, ближе к соответствующему месту на изображении предмета.

Дополнительный вид должен быть отмечен на чертеже прописной буквой (рис. 2, 3), а у связанного с дополнительным видом изображения предмета должна быть поставлена стрелка, указывающая направление взгляда, с соответствующим буквенным обозначением (стрелка Б, рис. 2, 3).

Когда дополнительный вид расположен в непосредственной проекционной связи с соответствующим изображением, стрелку и обозначение вида не наносят (рис. 4).

Дополнительные виды располагают, как показано на рис. 2, 3, 4. Расположение дополнительных видов по рис. 2 и 4 предпочтительнее.

Дополнительный вид допускается повертывать, но с сохранением, как правило, положения, принятого для данного предмета на главном изображении; при этом обозначение вида должно быть дополнено условным графическим обозначением.

Рисунок 4 Дополнительный вид построенный без нарушения проекционной связи.

Рисунок 3. Расположение и обозначение дополнительного вида.

Дополнительные виды

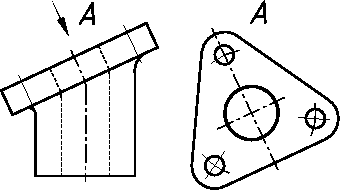

Дополнительным видом называется изображение, полученное проецированием предмета или его части на дополнительную плоскость, не параллельную основным плоскостям проекций (см.рис.4). Дополнительные виды применяют, когда часть предмета проецируется на основные плоскости с искажением (рис.11). Дополнительный вид, как правило, ограничивают волнистой линией (рис.12).

Рис.11: Пример использования дополнительного вида на чертеже.

Вопрос обозначения дополнительных видов на чертеже рассматривается на рис.12. Схему обозначения применяют в соответствии с общими правилами обозначения видов. При обозначении дополнительных видов буквы всегда параллельны основной надписи. Для удобства построения дополнительного вида на чертеже его допускается поворачивать, применяя при этом знак "повернуто" (см.рис.5,б).

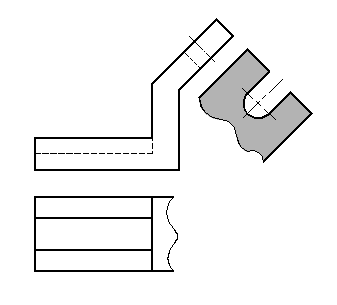

1.Расположение в проекционной связи

Если дополнительный вид располагается на поле чертежа в проекционной связи, то он не обозначается

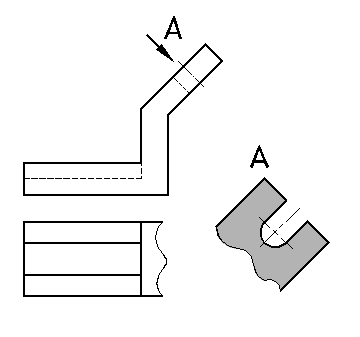

2.Расположение вне проекционной связи

Дополнительные виды обозначаются, если они расположены на любом свободном месте чертежа вне проекционной связи

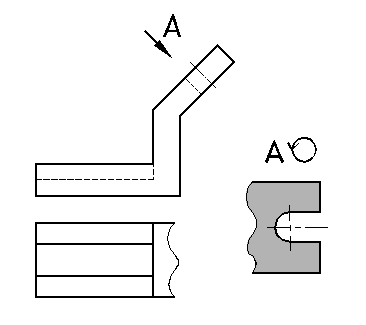

3.Повернутое изображение

Обозначение повернутого изображения сопровождается знаком "повернуто"
