109.Индикаторы.

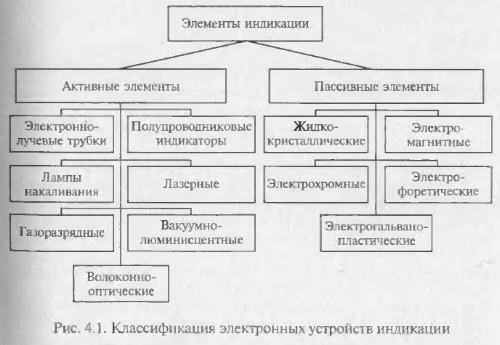

Электрóнный индикáтор (лат. indicator — указатель) — это электронное показывающее устройство, предназначенное для визуального контроля за событиями, процессами и сигналами. Электронные индикаторы устанавливается в различное бытовое и промышленное оборудование для информирования человека об уровне или значении различных параметров, например, напряжения, тока, температуры, заряде батареи и т.д. Часто электронным индикатором ошибочно называют механический индикатор с электронной шкалой.
Активным элементом полупроводниковых индикаторов является светоизлучающий диод (СИЛ). В основе работы СИЛ лежит явление инжекционной люминесценции, наблюдаемой в некоторых полупроводниках при рекомбинации электронов и дырок в области р—п-перехода. Светоизлучающие диоды применяют автономно в виде семи-, восьми-, десятисегментных знакосинтезируюших индикаторов либо набирают в матричные и мозаичные одноцветные или многоцветные панели. Полупроводниковые СИЛ отличаются высоким быстродействием, большим сроком службы, высокой яркостью (порядка тысячи кандел на квадратный метр), а совместимость их по выходным параметрам с ИС позволяет их широко использовать в современной аппаратуре. Рабочее напряжение одного свстоизлучаюшего диода лежит в интервале от 1,5...2,5 В, а ток — 3 20 мА
В основе работы газоразрядных индикаторов лежит явление свечения газа при электрическом разряде. Цвет излучения определяется природой газа (неон дает оранжевое свечение, гелий и аргон соответственно желтое и фиолетовое), а при непрямом преобразовании электрической энергии цвет зависит от типа используемого фотолюминофора.
Особенностью рассмотренных индикаторов является необходимость использования источника питания, напряжение которого лежит в пределах сотен вольт. Применение таких приборов в
современной низковольтной аппаратуре, выполненной на интегральных схемах, усложняет ее.
Жидкие кристаллы являются органическими материалами, представляющим и промежуточную фазу между твердой и изотропной жидкими фазами. Жидкокристаллическое состояние обнаруживается у веществ с удлиненной формулой молекул, упорядоченное расположение которых обеспечивается относительно слабыми дальнодействующими силами.
Поскольку межмолекулярные силы довольно малы, структура ЖК в значительной степени зависит от воздействия внешних факторов: температуры, механических деформаций, электрических и магнитных полей и т.п
Основными преимуществами ЖКИ являются: хороший контраст при ярком освещении, низкая потребляемая мощность, совместимость с интегральными схемами по рабочим параметрам и конструктивному исполнению, сравнительная простота изготовления и низкая стоимость.
К недостаткам относятся: малый рабочий температурный интервал, значительная инерционность, узкий угол обзора.
110. Запоминающие устройства (пзу, озу).(Регистры).
Регистрами называются последовательностные цифровые устройства, выполняющие функции приема, хранения и передачи информации. Информация в регистре хранится в виде двоичного кода, т.е. представлена комбинацией сигналов логического нуля и логической единицы. Каждому' разряду кода, записанному в регистр, соответствует свой разряд регистра, как правило, на основе триггеров RS-. D или УК-типа Основным классификационным признаком, по которому различают регистры, является способ записи информации или кода числа в регистр. По этому признаку можно выделить регистры следующих типов:
• параллельные;
• последовательные;
• последовательно- параллельные.
По способу представления вводимой информации различают регистры однофазного и парафазного типа. В однофазных регистрах информация вводится по одному каналу (прямому или инверсному). Информация на выходе представлена в прямом или обратном коде. В парафазных регистрах ввод информации осуществляется по двум каналам одновременно (прямому и инверсному), т.е. информация представлена одновременно в прямом и обратном кодах. Информация на выходе, как правило, также представляется в прямом и инверсном кодах.
Для хранения больших массивов информации предназначены запоминающие устройства (ЗУ), выполненные в виде больших интегральных схем (БИС), в каждой из которых может храниться информация объемом в тысячи бит.
ЗУ, допускающее независимое обращение к любой ячейке памяти, называется памятью с произвольным доступом. Память с последовательным доступом допускает только последовательное обращение к ячейкам памяти. В последовательной форме хранится информация на магнитной ленте. Память на основе полупроводниковых микросхем является памятью с произвольным доступом.
По выполняемым функциям различают следующие типы полупроводниковых ЗУ:
• оперативные ЗУ (ОЗУ);
• постоянные ЗУ (ПЗУ);
• пере программируемые постоянные ЗУ (ППЗУ)
