25.Специальные виды пц. Бтц, сульфатостойкий, шлако пц, гидрофобный,белый и цветные цементы,их св-ва и области применения.

ПЦ не всегда удовл. отд. спец. требованиям, ктр. предъявл. к бетонам стр. р-рам при различных условиях их применения. Поэтому промышл. выпуск. некотр. виды ПЦ: сульфатостойкий с умерен. экзотермией, быстротверд., гидрофобный, пластифицир, и др. Гидрофобный ПЦ изготавл. вводя при помоле клинкера 0.1-0.2% гидрофобизирующих добавок. Эти в-ва адсорбируются на частицах Ц образуют тончайшую мономолекулярную т.е.толщиной в одну молекулу, оболочку. Этот Ц при перевозках и хранении в очень влажных условиях не портится.также снижается водонепрониц и повыш корозестойкость и морозост. бетона. Сульфатостойкий ПЦ изготавливают из клинкера нормированного минералогич состава: в клинкере д.б. не более 5% трёхкальц. алюмината и не более 50% трёхкальц. силиката. Низкое предел. содерж. трёхкальц. алюмината требуется потому что сульфат коррозия развивается в рез-те взаимодейст. сульфатов нах-ся в с окруж среде с трёхкальц. гидроалюминатом цем камняПоэтому сульфатост. ПЦ обладает повышенной сульфатостойкостью и пониженной экзотермией т.е. качествами необходимыми при изготовл. бетонов в условиях сульфатной агрессии. Этот ПЦ выпускают двух марок 300 и 400.

Шлакопортландцемент – гидравлическое вяжущее вещество, твердеющее в воде и на воздухе. Он получается путем совместного тонкого помола клинкера и гранулированного доменното (или электротермофосфорного) шлака с необходимым количеством гипса. Количество доменного шлака в шлакопортландцементе должно быть не менее 21 и не более 80% массы цемента

85,Механические свойства древесины. Методы определения.

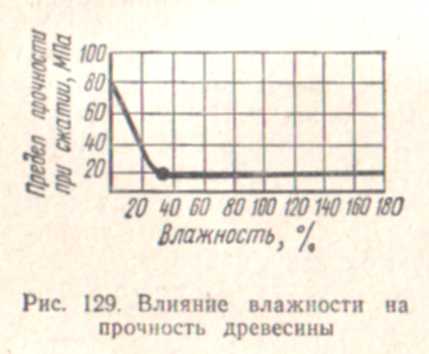

Механические свойства древесины определяют путем испытания малых чистых (без видимых пороков) образцов древесины. Показатели свойств древесины должны быть пересчитаны на влажность 12% (в случае необходимости — на влажность 15%). Как видно из рис. 129, прочность древесины понижается, когда ее влажность возрастает от 0 до 30% предела гигроскопичности), при этом в интервале влажности от 8 до 20% понижение прочности прямо пропорционально приросту влажности:

R_i2=Rw(1+a(W-12)),

где Rw— предел прочности образца с влажностью W в момент испытания; R\2 — то же, при влажности 12%; а — коэффициент снижения прочности древесины при увеличении ее влажности на 1%. Прочность древесины характеризуется пределами прочности при сжатии, растяжении, статическом изгибе, скалывании. Прочность при сжатии 80-60Мпа(вдоль волокон),15-20МПа(поперек волокон), Предел прочности древесины при растяжении вдоль волокон в среднем в 2,5 раза превосходит соответствующий предел прочности при сжатии. Статическая твердость (рис. 130,г) численно равна нагрузке, которая необходима для вдавливания в образец древесины половины металлического шарика радиусом 5,64 мм (при этом площадь отпечатка равна 1 см²). Предел прочности при скалывании вдоль волокон для основных древесных пород составляет 6,0—13 МПа, а при скалывании поперек волокон — в 3—4 раза выше. Твердость древесины по торцу на 15—50% выше, чем в радиальном и тангенциальном направлениях. Мягкие породы (сосна, ель, пихта, ольха) имеют торцовую твердость 35— 50 МПа, твердые породы (дуб, граб, береза, ясень, лиственница и др.)—50—100 МПа, очень твердые (кизил, самшит)—более 100 МПа.
