16.Параллельная работа синхронной машины с мощной сетью.
Н
а
каждой электрической станции обычно
установлено несколько генераторов,
которые включаются на параллельную
работу. В современных энергосистемах
на параллельную работу включены целый
ряд электростанций, чем достигается
высокая надежность энергоснабжения
потребителей, возможность маневрирования
энергоресурсами.
Условия включения генератора на параллельную работу
1. ЭДС включаемого генератора ЕГ должна быть равна напряжению сети UС,
2. Частота генератора fГ должна быть равной частоте сети fС
3. ЕГ и UС должны быть в фазе;
4. Чередования фаз генератора и сети должны быть одинаковыми.
При
указанных условиях векторы генератора
и сети совпадают и вращаются с одинаковой
частотой, разности ЭДС и напряжений
между одноименными контактами выключателя
при включении генератора равны нулю
Приведение генератора в состояние удовлетворяющее всем условиям включения на параллельную работу называется синхронизацией.
Р
авенство
ЭДС и напряжений достигается путем
регулирования тока возбуждения
генератора, а контролируется с помощью
вольтметра. Изменение частоты и фазы
ЭДС генератора достигается изменением
частоты вращения ротора генератора.
Правильность чередования фаз проверяется
только при первом включении генератора.
Способы синхронизаций:1) С
помощью лампового синхроноскопа (на
погасание или вращение света) 2) С
помощью нулевого вольтметра 3)
Электромагнитным синхроноскопом 4)
Методом грубой синхронизаций(самосинхронизация)
Р
ассмотрим
процесс синхронизации генераторов
с применением лампового синхроноскопа,

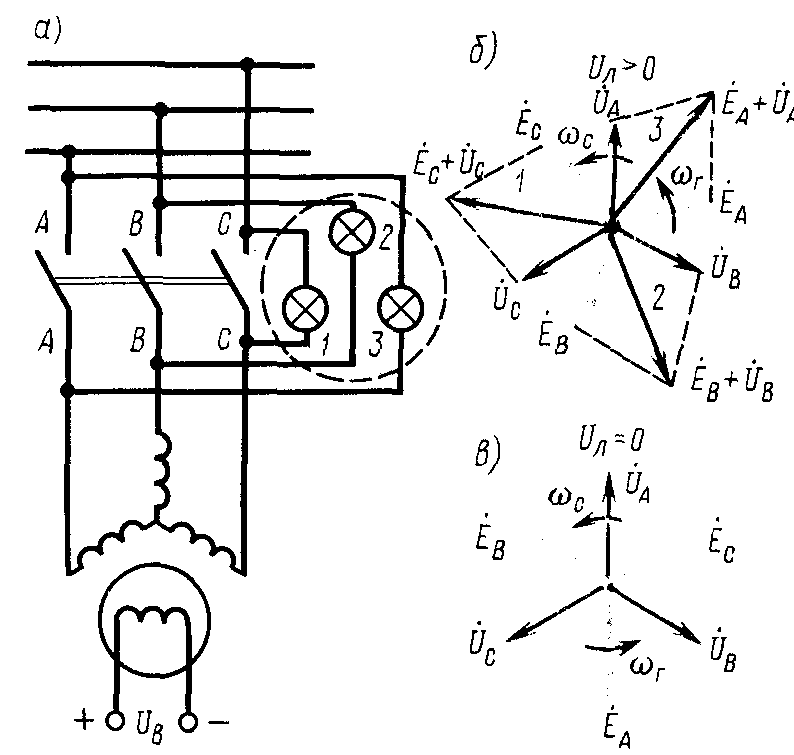

который состоит из трех ламп /, 2,
3, расположенных
в вершинах равностороннего треугольника.
При включении ламп по схеме «на погасание»
момент синхронизации соответствует
одновременному погасанию всех ламп.
Зависимость тока статора I1 от тока в обмотке возбуждения iв при неизменной активной нагрузке генератора выражается графически U-образной кривой. U-образные кривые синхронного генератора показывают, что любой нагрузке генератора соответствует такое значение тока возбуждения iв, при котором ток статора I1 становится минимальным и равным только активной составляющей. Правые части кривых соответствуют перевозбужденной машине и отдаче в сеть индуктивного тока и реактивной мощности, а левые части – недовозбужденной машине и отдаче в сеть емкостного тока и потреблению реактивной мощности.
17.Характеристики синхронного генератора.
Важнейшие характеристики СГ: характеристика ХХ, трехфазного КЗ, внешняя, нагрузочная, регулировочная.
|
ХХХ: Рабочая точка 2 располагается на участке перегиба ХХХ. При использовании точки 1 имеется недоиспользование машины; при использовании в качестве рабочей точки 3 происходит насыщение машины и резкий рост тока возбуждения. |
|
Характеристика 3-х фазного КЗ: Пренебрегая активным сопротивлением якоря уравнение в режиме КЗ имеет вид:
Так как на индуктивном сопротивлении рассеяния фазы падение напряжения мало (ЭДС от результирующего магнитного потока индуцируется магнитным потоком малой величины) магнитная цепь не насыщена и характеристика имеет линейный характер |
|
Отношение КЗ – это отношение установившегося тока КЗ на 3 фазы IKO при токе возбуждения if0, который при ХХ создает ЭДС равную номинальному напряжению, к номинальному току якоря.
|
|
Внешняя характеристика несет информацию о том, как изменияется напряжения генератора при изменении тока нагрузки. При индуктивной нагрузке существует большая продольная размагничивающая реакция якоря; при чисто активной нагрузке она тоже есть, только слабее, а при емкостной нагрузке существует продольная намагничивающая реакция якоря. |
|
Регулировочные характеристики: Они показывают, как нужно регулировать ток возбуждения, для того, чтобы при изменении нагрузки напряжение на выходе генератора оставалось неизменным. |
|
Индукционная нагрузочная характеристика используется для определения размагничивающего действия реакции якоря и показывает как измениться напряжения генератора с изменением тока возбуждения при условии постоянства величины и вида нагрузки. |
