48.Генератор постоянного тока параллельного возбуждения.
Самовозбуждение генератора параллельного возбуждения происходит при соблюдении следующих условий: 1. Наличие остаточного магнитного потока полюсов; 2. Правильного подключения концов обмотки возбуждения или правильного направления вращения. Кроме того сопротивление цепи возбуждения RВ, при данной скорости вращения n, не должно превышать некоторого критического значения или скорость вращения при данном RВ должна быть выше некоторой критической величины. Для самовозбуждения достаточно, чтобы остаточный поток составлял 2-3% от номинального. Остаточный поток такой величины практически всегда имеется в уже работающей машине. Вновь изготовленную машину или машину, которая по каким-либо причинам размагнитилась, необходимо намагнитить, пропуская через обмотку возбуждения ток от постороннего источника.
|
ГПТ параллельного возбуждения. Обмотка возбуждения присоединена к зажимам обмотки якоря параллельно нагрузке. |
Генераторы параллельного возбуждения применяют в установках постоянного тока, т.к. отсутствие возбудителя выгодно отличает эти генераторы. Номинальное изменение напряжения ГПВ составляет 10-30%.
49.Двигатель постоянного тока параллельного возбуждения.

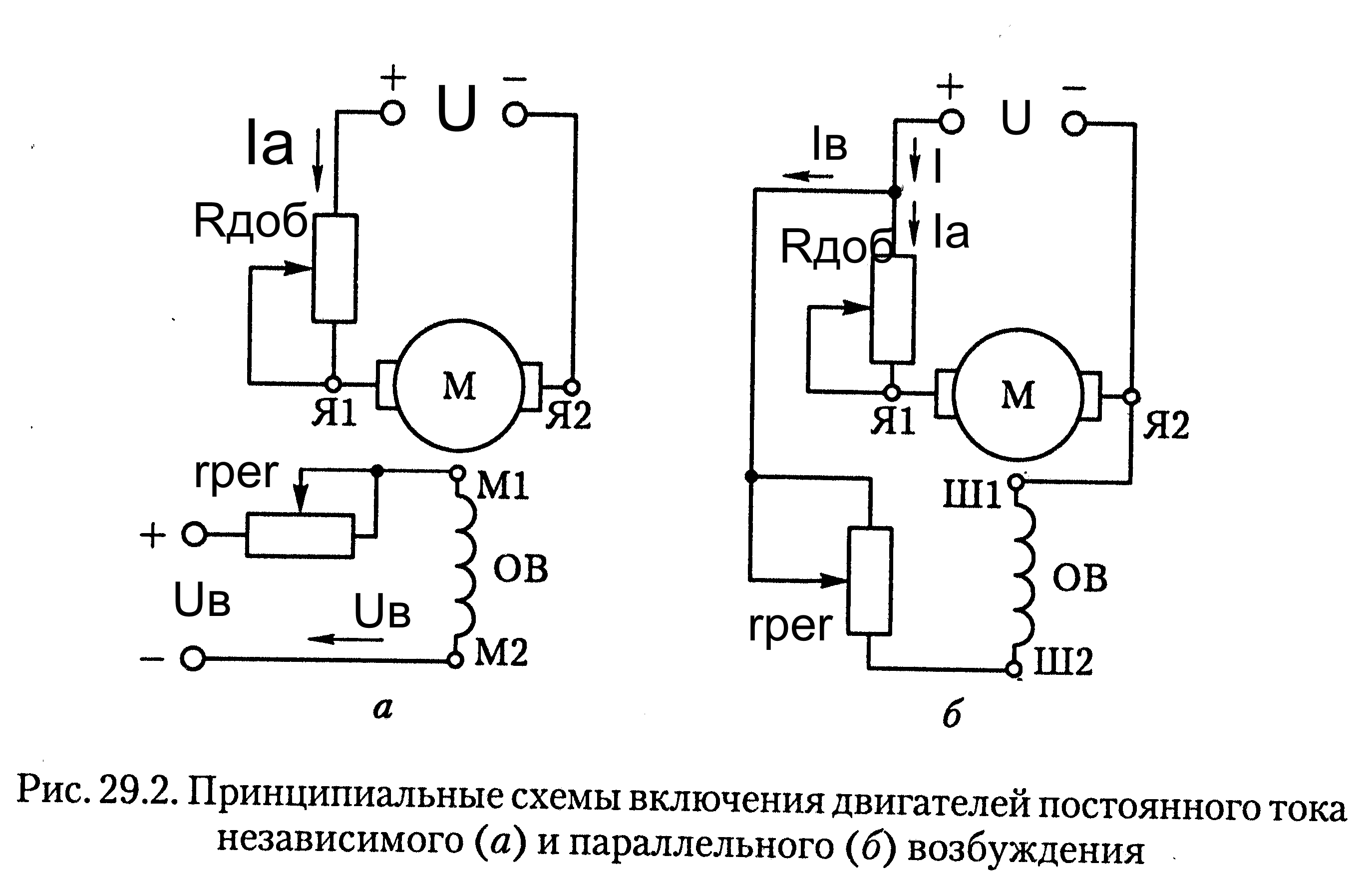

Если напряжение возбуждения Uв равно напряжению U, подведенного к цепи якоря, ТОО применяют двигатель постоянного тока с параллельным возбуждением, т.е. обмотку возбуждения ОВ подключают параллельно обмотке якоря. Эксплуатационные свойства двигателей постоянного тока определяются их рабочими характеристиками. Рабочие характеристики представляют собой зависимость частоты вращения n, тока Iа в обмотке якоря, полезного момента М2 от полезной мощности двигателя Р2 при неизменных значениях напряжения питания U и тока в обмотке возбуждения Iв.
Характеристика n=f(P2). Имеет вид кривой, наклоненной к оси абсцисс. Такая форма характеристики объясняется тем, что с ростом нагрузки двигателя увеличивается ток якоря Iа, следовательно возрастает падение напряжения в цепи якоря, что ведет к снижению частоты вращения.
Характеристика M2=f(P2). Определяется выражением М2=Р2/w=9,55P2/n. Если n = const, то график M2=f(P2) представляет собой прямую линию, выходящую из начала осей координат. Однако с ростом нагрузки двигателя, частота уменьшается, что приводит к нелинейности рассматриваемой характеристики.
Характеристики тока якоря Ia=f(P2). Не выходит из начала осей координат, т.к. в режиме хх двигатель потребляет из сети ток холостого хода I0 и развивает момент хх М0, обусловленный механическими и магнитными потерями в двигателе.
Механические характеристики. Представляет собой графически выраженную зависимость частоты вращения якоря n от электромагнитного момента М при неизменных напряжении питания и сопротивлении реостата в цепи возбуждения.
,
где
∆n – величина перепада частоты вращения якоря, вызванная действием статического нагрузочного момента рабочей машины Мс.
