46.Генератор постоянного тока с независимым возбуждением.
Схема включения ГПТ независимого возбуждения представлена ниже. Реостат, включенный в цепь возбуждения дает возможность регулировать ток в обмотке возбуждения, а следовательно и основной магнитный поток машины.
|
ХХХ имеет вид неширокой петли гистерезиса. Средняя штриховая линия есть характеристика, по которой определяют коэффициент насыщения магнитной цепи. |
|
Падающий характер внешней характеристики обусловлен размагничивающим влиянием реакции якоря и падением напряжения в цепи обмотки якоря. |
|
На регулировочной характеристике видно, как нудно увеличивать ток возбуждении для поддержания постоянным напряжения на выходе. |
|
Данная характеристика КЗ получена для ГПТ независимого возбуждения. Для остальных видов возбуждения ее снятие возможно только при питании ОВ от постороннего источника. |
Основной недостаток генераторов независимого возбуждения – этот необходимость в постороннем источнике постоянного тока – возбудителе. Однако возможность регулирования напряжения в широких пределах, а также сравнительно жесткая внешняя характеристика этого генератора являются его достоинствами.
47.Реакция якоря в машинах постоянного тока.
При
холостом ходе магнитный поток в машине
создается только НС
обмотки возбуждения. В этом случае
магнитный поток
при неизменном воздушном зазоре между
якорем и сердечником главного полюса
(что характерно для многих машин
постоянного тока) распределяется
симметрично относительно продольной
оси машин.
При работе машины под нагрузкой по обмотке якоря проходит ток, и НС якоря создает свое магнитное поле. Воздействие поля якоря на магнитное поле машины называют реакцией якоря. Магнитный поток Фaq , созданный НС якоря Faq в двухполюсной машине при установке щеток на нейтрали направлен по поперечной оси машины, поэтому магнитное поле якоря называют поперечным. В результате действия потока Фaq симметричное распределение магнитного поля машины искажается, и результирующий поток Фрез оказывается сосредоточенным в основном у краев главных полюсов. При этом физическая нейтраль б-б (линия, соединяющая точки окружности якоря, в которых индукция равна нулю) смещается относительно геометрической нейтрали (а-а) на некоторый угол β. В генераторах физическая нейтраль смещается по направлению вращения якоря; в двигателях – против направления вращения.

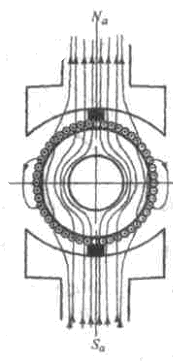

Продольная реакция якоря:
|
Если же щетки сдвинуты с линии геометрической нейтрали на 90 электрических градусов, то ось поля якоря направлена по продольной оси индуктора. Это поле, в зависимости от направления тока якоря оказывает на поле индуктора намагничивающее или размагничивающее действие. В общем случае, если щетки сдвинуты с геометрической нейтрали на какой-либо угол, отличный от 900, то в машине присутствуют оба вида реакции якоря. |
Реакция якоря оказывает неблагоприятное влияние на работу машины постоянного тока:
физическая нейтраль смещается относительно геометрической нейтрали на некоторый угол, что ухудшает коммутацию коллекторной машины;
результирующий магнитный поток машины при насыщенной магнитной цепи уменьшается, а значит, уменьшается ЭДС Е, индуктированная в обмотке якоря при нагрузке, по сравнению с ЭДС Е0 при холостом ходе;
в кривой распределения индукции
в воздушном зазоре под краями главных полюсов возникают пики, способствующие образованию в машине кругового огня.
