42.Электрическая схема замещения ам. Определение параметров схемы замешения из опытов хх и кз.

Уравнениям напряжений и токов, а также векторной диаграмме асинхронного двигателя соответствует электрическая схема замещения асинхронного двигателя. Ниже представлена Т-образная схема замещения. Магнитная связь обмоток статора и ротора заменена электрической связью цепей статора и ротора.

r 1 – активное сопротивление обмотки статора.

– приведенное активное сопротивление обмотки ротора . Хσ1 – индуктивное сопротивление рассеяния обмотки статора. –приведенное индуктивное сопротивление рассеяния обмотки ротора. r_М – активное сопротивление потери мощности на котором равны потерям в магнитной системе. Х_М – Индуктивное сопротивление взаимной индукции. Активное сопротивление можно рассматривать как внешнее переменное сопротивление, включенное в обмотку неподвижного ротора. Значение этого сопротивления определяется скольжением, т.е. механической нагрузкой на валу двигателя.

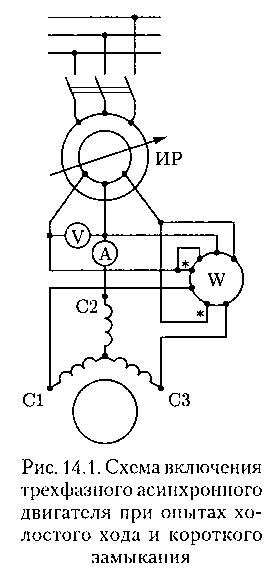

Питание АД при опыте хх осуществляется через индукционный регулятор напряжения или регулировочный автотрансформатор, позволяющие изменять напряжение в широких пределах. При этом вал двигателя должен быть свободным от механической нагрузки. Опыт необходимо начинать с повышенного напряжения питания

U1 = 1,15U1ном, затем постепенно понижают напряжение до 0,4, снимая показания в 5-7 точках. Измеряют линейные значения напряжений и токов, ваттметром измеряют активную мощность Р0, потребляемую двигателем в режиме хх, определяют по формулам коэффициент мощности. По результатам измерений и вычислений строят характеристики хх I0, P0, P`0 и cosφ0 = f(U<sub>1</sub>), на которых отмечают значения величин I0ном, P0ном, P`0ном и cosφ0ном, соответствующих номинальному напряжению. Схема соединения остается как на рис., но при этом измерительные приборы должны быть выбраны в соответствии с пределами измерения тока, напряжения и мощности. Ротор двигателя следует жестко закрепить, предварительно установив его в положение, соответствующее среднему току кз. Определив диапазон изменения тока статора при опыте кз, опыт начинают с предельного значения этого тока, установив на индукционном регуляторе соответствующее напряжение кз. Затем это напряжение постепенно снижают до значения тока Iк. Ваттметром снимают активную мощность кз. По полученным значениям вычисляют коэффициент мощности, полное сопротивление кз, активную и индуктивную составляющие этого сопротивления.

43.Создание вращающегося магнитного поля. Эллиптические, круговые и пульсирующие м. Поля. Деформация и реверсирование вращающихся полей.

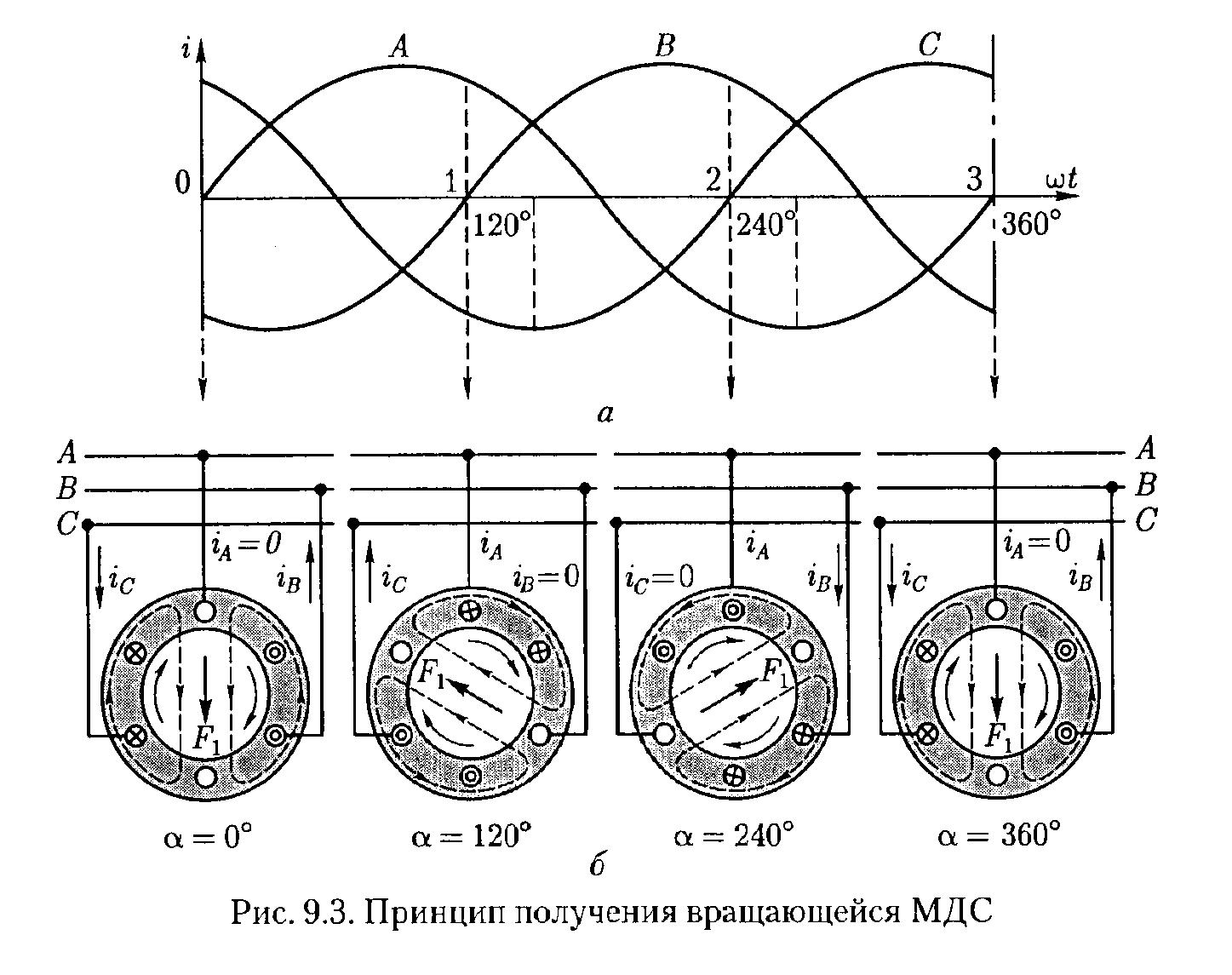

Изобразим два упрощенных поперечных разреза двухполюсного асинхронного двигателя в виде трех концентрических окружностей. Наружная окружность - наружная поверхность сердечника статора, средняя окружность - внутренняя поверхность сердечника статора, внутренняя окружность - наружная поверхность ротора.

В пазах сердечника статора расположена трехфазная простейшая (сосредоточенная) обмотка. Каждая фаза состоит из одного витка (двух проводников на поперечном разрезе). При включении трехфазной обмотки статора в сеть трехфазного тока в обмотк ах фаз появятся токи, сдвинутые по фазе (во времени) относительно друг друга на 120 эл.град.

Ток каждой обмотки создает пульсирующее МДС, а совокупное действие этих МДС создает результирующую МДС, вектор которой, принимая различное направление в разные моменты времени, вращается относительно статора. Если частота тока в обмотке статора f1 = 50 Гц, то вектор МДС вращается с частотой 50 об/с. Вращающаяся МДС создает в расточке статора вращающееся магнитное поле. Вращающееся магнитное поле статора может быть круговым и эллиптическим. Круговое поле характеризуется тем, что пространственный вектор магнитной индукции этого поля вращается равномерно и своим концом описывает окружность, т.е. значение вектора индукции в любом его пространственном положении остается неизменным.

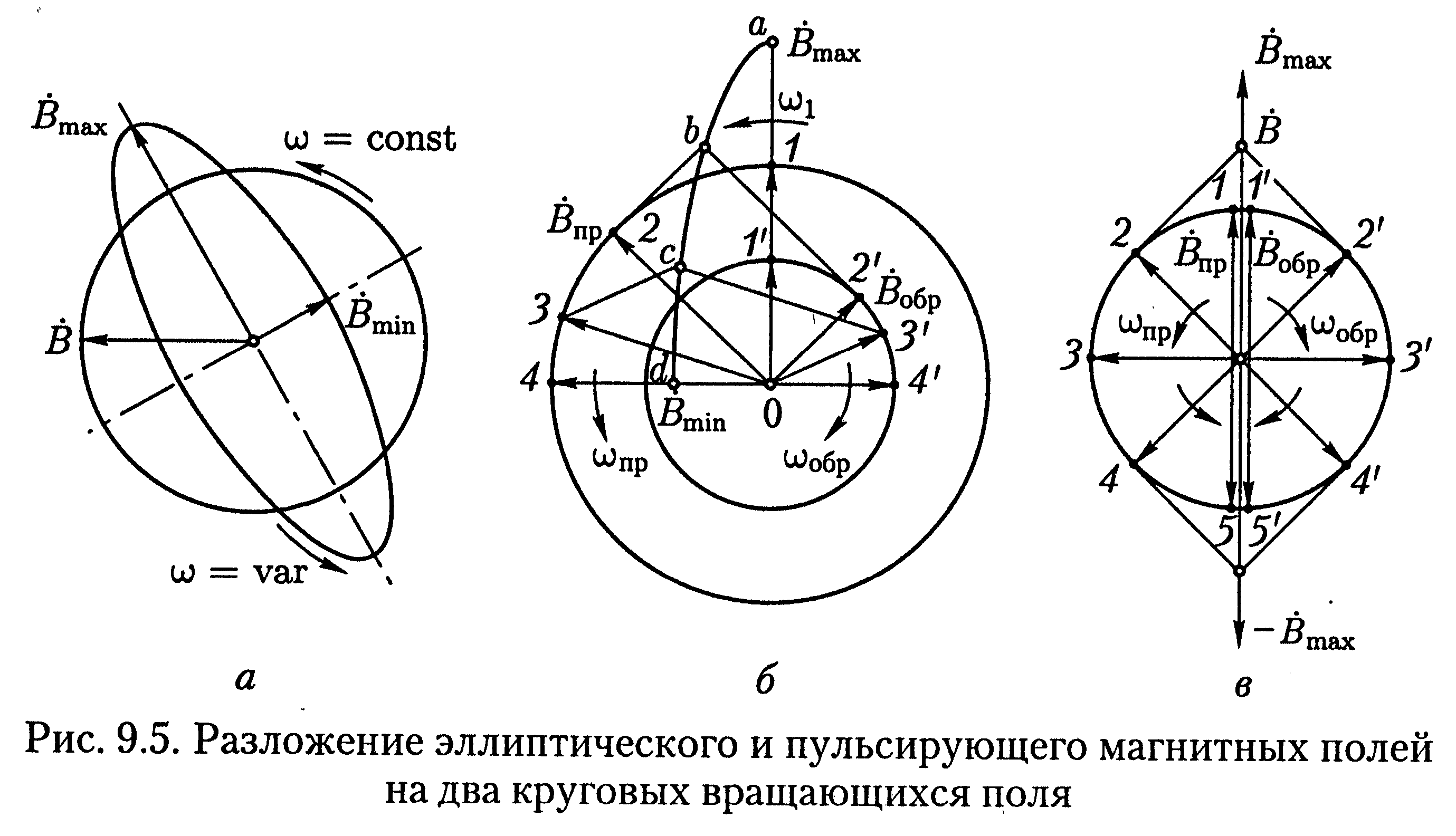

Если для двухфазной обмотки статора векторы магнитной индукции обмоток фаз не образуют симметричной системы, то вращающееся поле статора становится эллиптическим: пространственный вектор магнитной индукции В этого поля в разные моменты времени не остается постоянным и, вращаясь неравномерно, своим концом описывает эллипс.

Представив вектор магнитной индукции эллиптического поля в виде суммы векторов прямого и обратного магнитных полей, с учетом их равенства получим в результате пульсирующее магнитное поле. Вектор индукции этого поля неподвижен в пространстве и лишь изменяется во времени от +В_мах до –В_мах, проходя через нулевое значение.

Деформация и реверсирование вращающихся полей ??????
