39.Зависимость кпд от полезной мощности на валу в режиме двигателя.
П
ри
увеличении полезной мощности на валу
от Р2=0
КПД также увеличивается от нуля до
максимального значения, которое он
принимает при равенстве постоянных
(магнитные и механические) потерь и
переменных (электрические потери в
обмотках). При дальнейшем росте нагрузки
КПД начинает убывать.
Зависимость снимается при U=Uн;
f=fн.
КПД синхронного двигателя определяется
как
.
Р2
– полезная мощность двигателя, Р1
– подведенная мощность из сети. КПД АД
с изменением нагрузки также меняет свою
величину: в режиме хх КПД равен нулю, а
затем с ростом нагрузки он увеличивается,
достигая максимума при нагрузке
(0,7-0,8)Рном.
При дальнейшем возрастании нагрузки
КПД незначительно снижается, а при
перегрузке двигателя (Р2>Рном)
он резко убывает, что объясняется
интенсивным ростом переменных потерь
(Рэл1+Рэл2+Рд),
величина которых пропорциональна
квадрату тока в обмотке статора, и
уменьшением коэффициента мощности.
40.Электромагнитный момент ам. Начальный пусковой, максимальный и номинальный моменты.
Электромагнитный момент асинхронного двигателя создается взаимодействием тока в обмотке ротора с вращающимся магнитным полем. Электромагнитный момент М пропорционален электромагнитной мощности М = Рэм/w1 = 9,55Pэм/n1. Учитывая выражение для ЭМ мощности получим:
т.е. электромагнитный момент асинхронного двигателя пропорционален мощности электрических потерь в обмотке ротора.

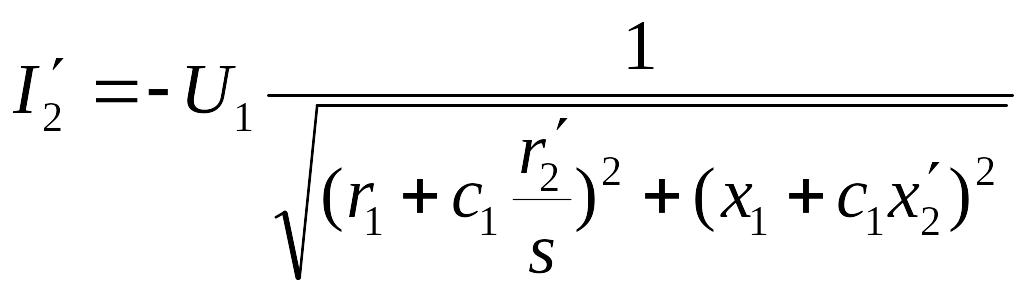

Выражение для определения тока выглядит следующим образом:
Подставляя выражения для тока в исходную формулу получаем:
Вращающий момент АМ:

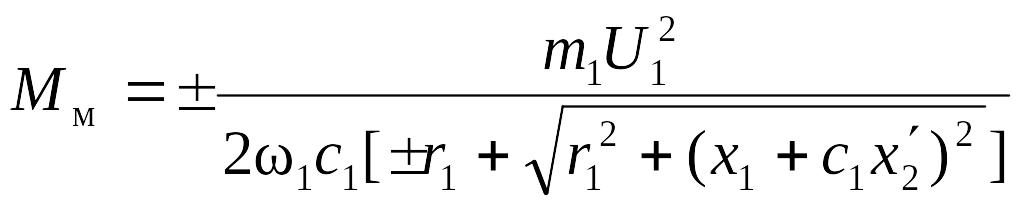

Максимальный момент АМ:
,
т.к.

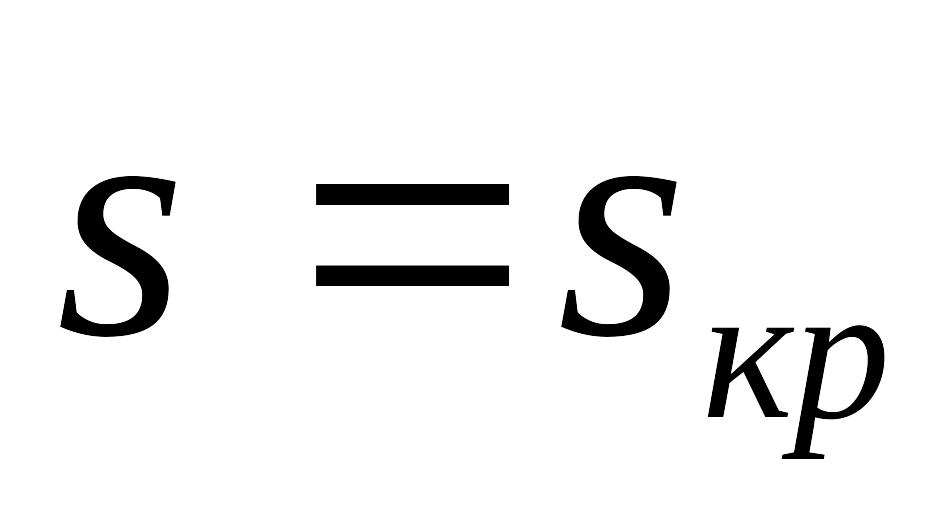

критическое скольжение
.
Отношение полученного максимального момента к номинальному дает перегрузочную способность, которая лежит в пределах 1,7-3.
Пусковой момент АМ:
Устойчивая работа АД возможна при скольжениях меньше критического.

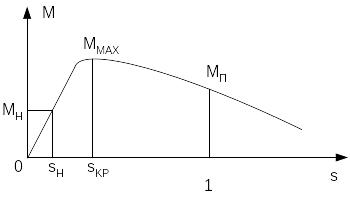

Зависимость момента от скольжения (механическая характеристика)
41.Уравнение моментов. Механическая характеристика ам. Статическая устойчивость работы ам в режиме двигателя.
Вращающий момент АМ:

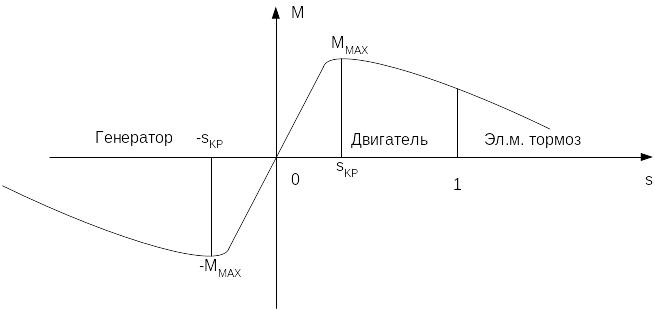

Графически выраженная зависимость момента от скольжения М=f(s) при U1=const, f1=const и постоянных параметрах схемы замещения представляет собой механическую характеристику АМ. Асинхронная машина при изменении скольжения от 1 до 0 работает как двигатель. В этом случае электромагнитная мощность Pэм передается магнитным полем со статора ротору и частично преобразуется в механическую мощность частично — в электрическую мощность Рэ2 = sРэм.
Исходя из полученных ранее соотношений между мощностями асинхронной машины, можно показать, что при изменении скольжения от s = l до s = ∞ машина работает как тормоз. Можно также показать, что при отрицательных скольжениях асинхронная машина работает генератором.
Статический
момент
равен сумме противодействующих моментов
при равномерном вращении ротора
(n=const).
При номинальной нагрузке двигателя
установившийся режим работы двигателя
определяется на механической характеристике

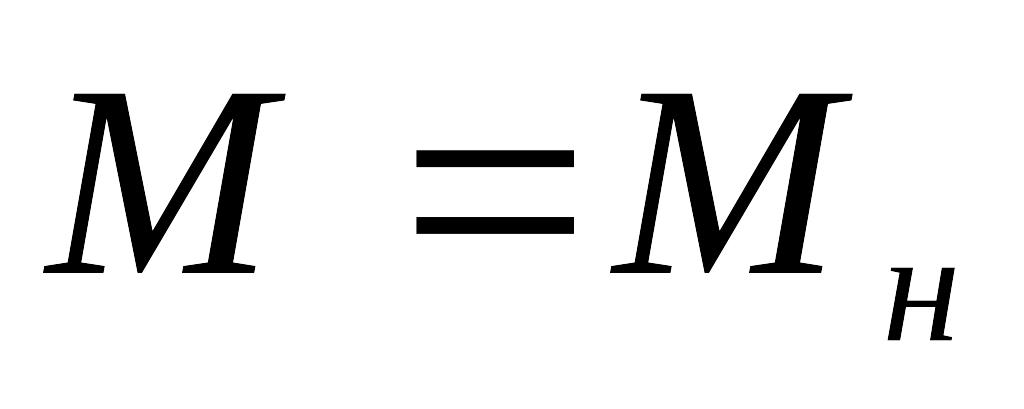

точкой с координатами
и
Анализ механической характеристики показывает, что устойчивая работа асинхронного двигателя возможна при скольжениях меньше
критического
(s < sкр),
т.е. на участке ОА
механической характеристики. Именно
на этом участке изменение нагрузки на
валу двигателя сопровождается
соответствующим изменением электромагнитного
момента.Работа асинхронного двигателя
становится неустойчивой при скольжениях
.
Если электромагнитный момент двигателя
М
= Mм,
а скольжение
то даже незначительное увеличение
нагрузочного момента приведет к
уменьшению электромагнитного момента
М.
За этим последует дальнейшее увеличение
скольжения до тех пор, пока оно не
достигнет значения s=1,
т.е. пока ротор двигателя не остановится.
