1 Линзы. Собирающие. Рассеивающие. Характеристика линз
Линзой называют прозрачное для света тело, ограниченное двумя сферическими поверхностями
собирающие
расеивающие
2 Формула тонкой линзы. Увеличение линзы. Постороения изображения в зеркалах
d - расстояние от предмета до линзы
f - расстояние от линзы до изображения.
Увеличение линзы. Изображение, получаемое с помощью линзы, обычно отличается своими размерами от предмета. Различие размеров предмета и изображения характеризуют увеличением. Увеличение линейное- отношение высоты изображения предмета h` к высоте самого предмета. Увеличение угловое- увеличение под которым удаленный предмет виден невооруженным глазом N=альфа`/альфа
Для нахождения линейного увеличения обратимся снова к рисунку 8.37. Если высота предмета АВ равна h, а высота изображения А1В1 равна Н, то
Для нахождения линейного увеличения обратимся снова к рисунку 8.37. Если высота предмета АВ равна h, а высота изображения А1В1 равна Н, то
увеличение линзы равно отношению расстояния от изображения до линзы к расстоянию от линзы до предмета
Рисунок 3.2.1.
Ход лучей при отражении от плоского зеркала. Точка S' является мнимым изображением точки S
О
тражение
параллельного пучка лучей от вогнутого
сферического зеркала. Точки O – оптический
центр, P – полюс, F – главный фокус
зеркала; OP – главная оптическая ось, R
– радиус кривизны зеркала
3 Зеркала выпуклые, вогнутые, плоские. Характеристики. Построение изображения
Простейшим оптическим устройством, способным создавать изображение предмета, является плоское зеркало. Изображение предмета, даваемое плоским зеркалом, формируется за счет лучей, отраженных от зеркальной поверхности. Это изображение является мнимым, так как оно образуется пересечением не самих отраженных лучей, а их продолжений в «зазеркалье» (рис 3.2.1).
Х од лучей при отражении от плоского зеркала. Точка S' является мнимым изображением точки S
Вследствие закона отражения света мнимое изображение предмета располагается симметрично относительно зеркальной поверхности. Размер изображения равен размеру самого предмета.
Сферические зеркала бывают вогнутыми и выпуклыми. Если на вогнутое сферическое зеркало падает пучок лучей, параллельный главной оптической оси, то после отражения от зеркала лучи пересекутся в точке, которая называется главным фокусом F зеркала. Расстояние от фокуса до полюса зеркала называют фокусным расстоянием и обозначают той же буквой F. У вогнутого сферического зеркала главный фокус действительный. Он расположен посередине между центром и полюсом зеркала (рис 3.2.2).

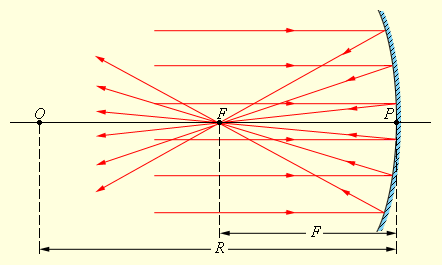

Отражение параллельного пучка лучей от вогнутого сферического зеркала. Точки O – оптический центр, P – полюс, F – главный фокус зеркала; OP – главная оптическая ось, R – радиус кривизны зеркала
4 Призмы. Поворотные призмы. Угол отклонения. Построение изображения

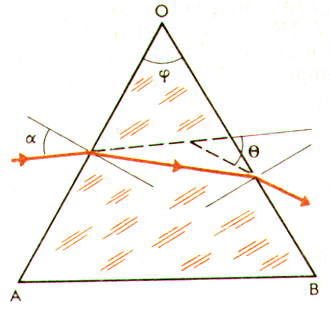

Призма — оптический элемент из прозрачного материала (например, оптического стекла) в форме геометрического тела — призмы, имеющий плоские полированные грани, через которые входит и выходит свет. Свет в призме преломляется. Важнейшей характеристикой призмы является показатель преломления материала, из которого она изготовлена.
Поворотная призма - элемент оптических схем, используемый для изменения направления луча, выполненный из прозрачного материала и ограниченный плоскими поляризованными поверхностями: - часть из которых являются отражающими, на которых происходит полное отражение света; а - другая часть - преломляющими.
