Области применения.
Недостатки пара как теплоносителя не позволяют использовать его для отопления помещений, в которых необходимо поддерживать санитарно-гигиенические условия на высоком уровне: в жилых домах, общежитиях, детских садах, школах, больницах и т.д. Системы парового отопления низкого давления рекомендуется устраивать в помещениях, предназначенных для непродолжительного пребывания в них людей, а также в зданиях, где отопление может быть периодическим, например, в банях, прачечных, душевых, складских зданиях некоторых промышленных предприятий.
Достоинства:
Требуются меньшие диаметры трубопроводов, т.к. пар конденсируясь, имеет большую скорость движения и значительно количество тепла;
Стоимость трубопроводов в системах парового отопления ниже, чем в системах водяного отопления;
Пар обеспечивает быстрый обогрев помещений и позволяет тотчас же прекратить работу системы;
Пар является более активным теплоносителем, чем вода.
Недостатки:
Если пар применяется в качестве теплоносителя, температура поверхности приборов при питании их паром низкого, и особенно высокого, давления не отвечает санитарно – гигиеническим требованиям;
Чрезмерно высокая температура поверхности приборов создаёт опасность ожогов и значительную радиацию;
Трудно в помещении поддерживать постоянную и равномерную температуру, т.к. система парового отопления не подаётся центральной качественной регулировке;
При температурах наружного воздуха выше расчётной системы периодически выключают (работа с «пропусками»), что неудобно в эксплуатации и создаёт повышенный непроизводительный расход топлива;
Во время периодического выключения систем парового отопления в них остаётся воздух при влажной внутренней поверхности трубопровода и приборов, что вызывает интенсификацию коррозии, сокращая тем самым срок службы системы;
Потери теплоты паропроводами больше, чем в магистральных трубопроводах систем водяного отопления.
6. Панельно-лучисто отопление. Конструктивные особенности, классификация, области применения, достоинства и недостатки.
В системах панельно-лучистого отопления в качестве нагревательной поверхности используют искусственно обогреваемые стены, потолок, пол или специально изготовленные панель приставного и подвесного типа.
Для получения таких поверхностей теплоотдачи в указанных конструкциях заделывают трубы небольшого диаметра (рис.1), прокладывают электрический кабель или устраивают воздуховоды и каналы.

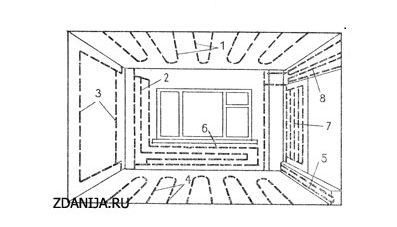

(Рис.1) Схема размещения нагревательных элементов в ограждающих конструкциях здания 1-в перекрытии; 2,6-в наружной стене; 3-в смежной стене; 4-в полу; 5,6,7-в перегородке.
Теплоносителем в системах панельно-лучистого отопления ( как и в других системах) могут быть вода пар, воздух или электричество.
При панельно-лучистом отоплении помещение обогревается за счет лучистого теплообмена между отопительными панелями и поверхностью ограждений и предметов. Излучение тепла частично отражается и частично поглощается, при этом возникает вторичное излучение, не влияющее на температуру внутреннего воздуха. Конструктивно лучистое отопление отличается от всех остальных систем отопления(водяного и парового с отопительными приборами), что вместо радиаторов применяются массивные отопительные панели, которые являются частями конструктивных элементов здания (стены, пол, потолок).
Критерием эффективности любой системы панельно-лучистого отопления в гигиеническом отношении служит средняя поверхностная температура всех ограждений помещения, определяемая по следующей упрощённой формуле:
τR=
где τпт, τн.с., τок, τв.с., τпл – средняя температура потолка, наружных стен со стороны помещения, окон, внутренних стен и пола, °С;
Fпт, Fн.с., Fок, Fв.с., Fпл – соответствующие поверхности ограждений, м².
Вычисленную по этой формуле температуру называют также средневзвешенной температурой.
Под системой панельно-лучистого отопления следует понимать такую систему, при которой средневзвешенная температура выше температуры воздуха, в то время как при конвективной системе отопления (посредством конвекторов или радиаторов) средневзвешенная температура ограждений всегда ниже температуры воздуха, так как ограждения обогреваются в основном этим же воздухом.
