Расчётное циркуляционное давление в системе водяного отопления
Под расчетным понимается циркуляционное давление, выбираемое для поддержания расчетного гидравлического режима системы отопления. Величина расчетного циркуляционного давления является исходной для гидравлического расчета и выражает располагаемое гидравлическое давление (насосное и естественное), которое в расчетных условиях может быть израсходовано на преодоление линейных и местных сопротивлений движению воды в системе отопления.
Расчётное
давление в системе отопления для создания
циркуляции теплоносителя (воды)
,
Па, определяется по формулам:

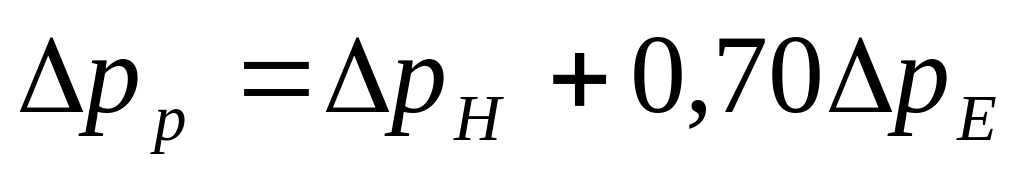

в насосной вертикальной однотрубной системе при качественном регулировании теплоносителя:
;
то же, при автоматическом качественно – количественном регулировании теплоносителя:
;

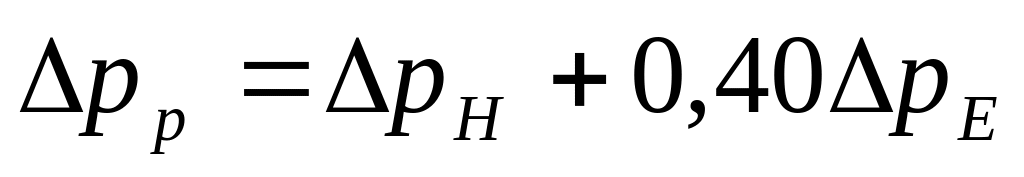

в насосных двухтрубной и горизонтальной однотрубной системах:
;
В гравитационной системе:
Здесь

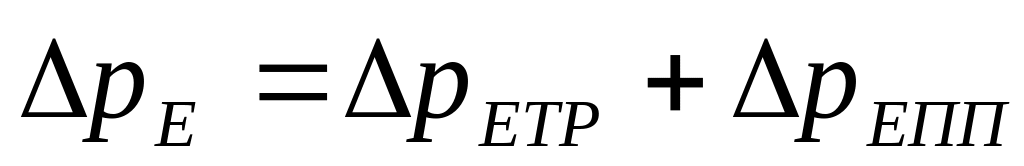

- давление, создаваемое циркуляционным
насосом для обеспечения необходимого
расхода воды в системе;
-
естественное циркуляционное давление
Если
неизвестно,
то его ориентировочное значение в
системе можно определять по формуле
,
-общая
длина последовательных участков,
составляющих основное расчётное
циркуляционное кольцо, м.

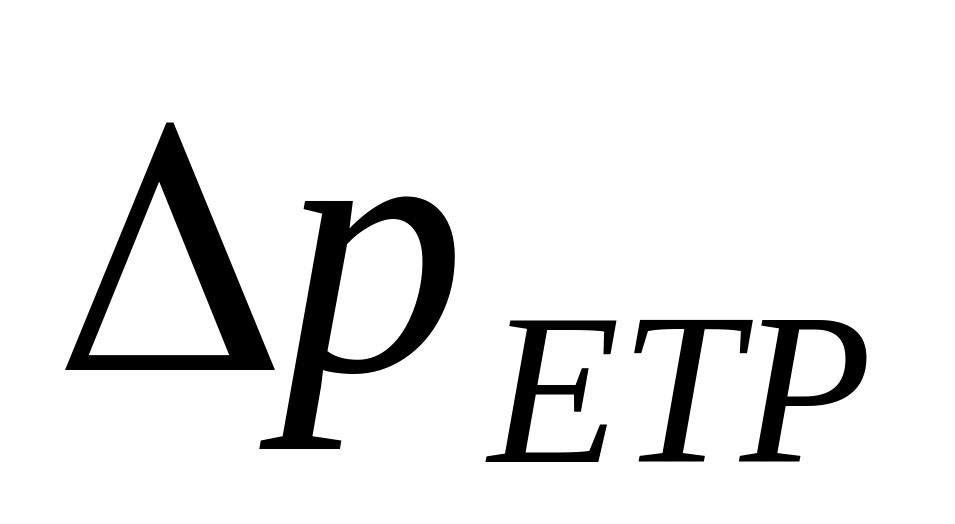

Е
стественное
циркуляционное давление, возникающее
в расчетном кольце
системы вследствие охлаждения воды в
трубах
находят
по формулам при N
участках
в кольце:
,
где g
– ускорение свободного падения; hi
– вертикальное
расстояние между условными центрами
охлаждения i-гo
участка и нагревания, м;

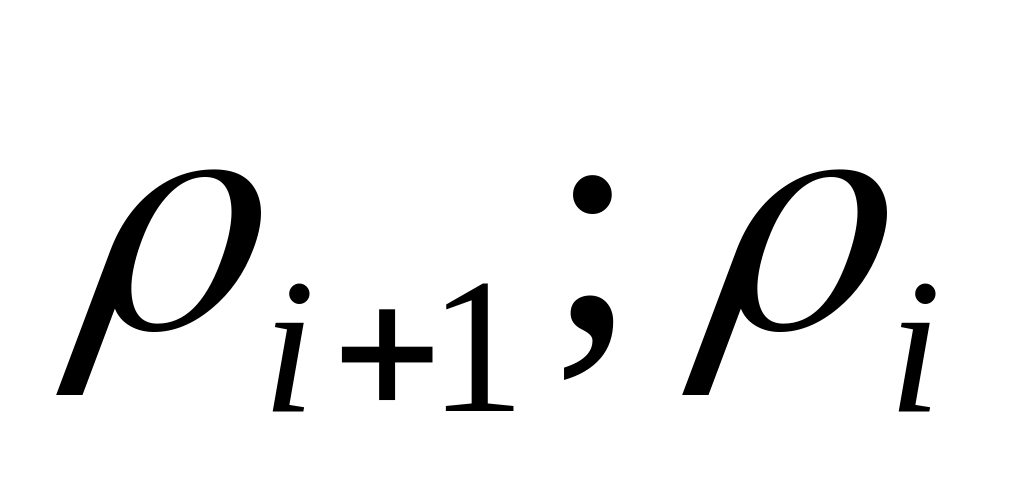

-плотность
воды, кг/м3 при температуре конце и в
начале того
же участка; β- среднее приращение
плотности (при 95-70°С β = 0,64, а
при 105-70°C
β
= 0,66).
В насосных системах с нижней разводкой величиной можно пренебречь.

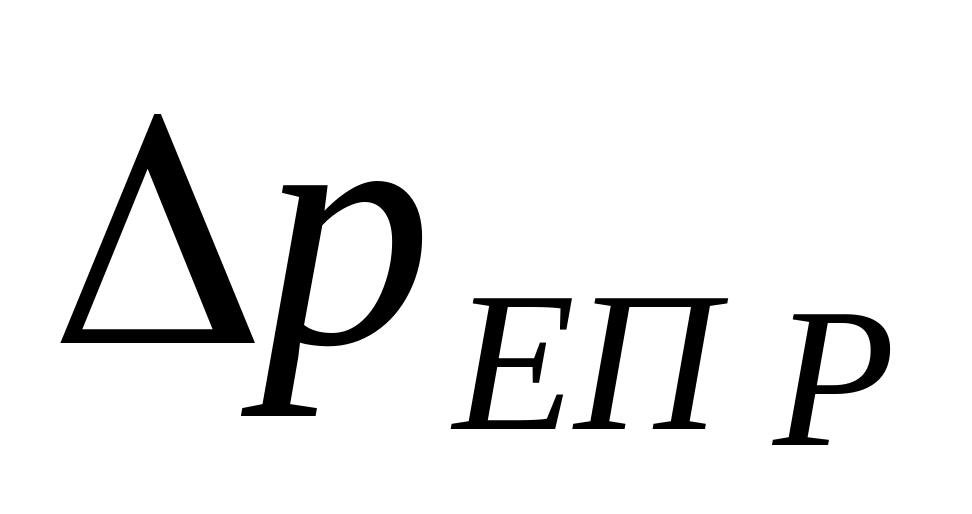

Естественное
циркуляционное давление в
расчетном кольце системы, вследствие
охлаждения воды в
отопительных приборах.
,
Па, определяется
по формулам:
а)
в
вертикальной однотрубной системе
при
N
приборах
в стояке, входящих в расчетное кольцо:
.

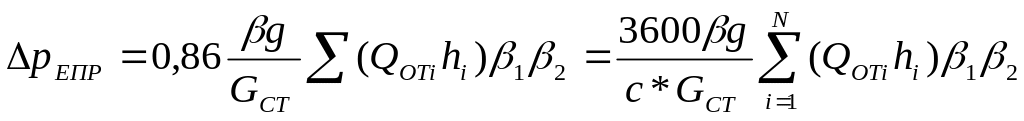

Здесь
QОТi
– тепловая мощность отопительной
установки i-го
помещения, Вт; β1 – поправочный коэффициент,
учитывающий теплопередачу через
дополнительную площадь сверх расчётной
вследствие округления; β2 – поправочный
коэффициент, учитывающий местоположение
отопительного прибора; hi
– вертикальное расстояние между
условными центрами: охлаждения в стояке
для i-го
прибора и нагревания (середина высоты
теплообменника или котла, точка смешения
в тепловом пункте),м; центры охлаждения
воды в стояках помечены на рис. 2 чёрными
точками; с- у
дельная
массовая теплоёмкость теплоносителя
(для воды с=4187 Дж/(кг*К)); GСТ

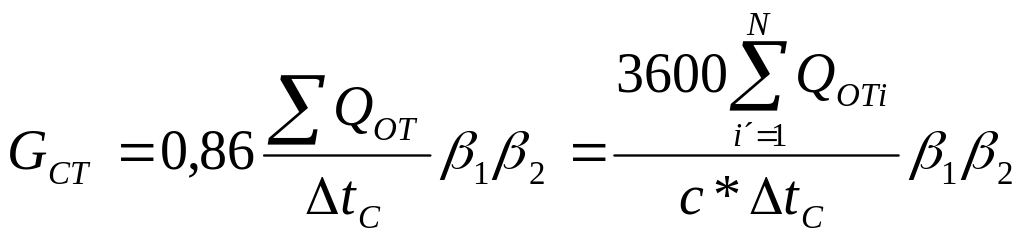

– расход воды в стояке, кг/ч.
рис. 2
где ∆tС=tг- t0-расчётная разность температур теплоносителя в подающем и обратном трубопроводе системы отопления.
;

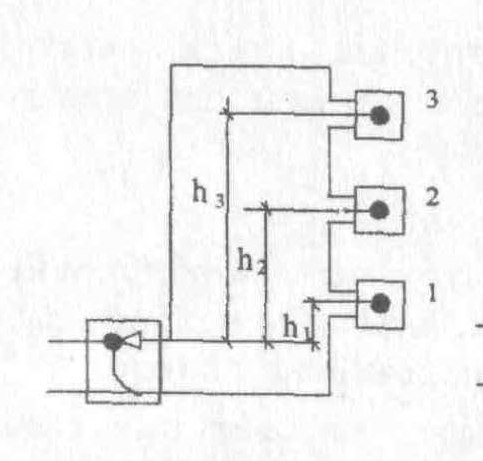

б) в горизонтальной однотрубной или в двухтрубной системе (рис.3) в расчётном кольце через ветвь или отопительный прибор на нижнем этаже.
рис.3
где h1 – вертикальное расстояние между условными центрами охлаждения в ветви или отопительном приборе на нижнем этаже (например, на втором -h2) и нагревания в системе.
В насосных системах допустимо не учитывать , если оно составляет менее 0,10 .
