1. Теплотехнический расчёт труб и нагревательных приборов.
Тепловой расчет приборов заключается в определении площади внешней нагревательной поверхности каждого отопительного прибора, обеспечивающей необходимый тепловой поток от теплоносителя в помещение. Расчет проводится при температуре теплоносителя, устанавливаемой для условий выбора тепловой мощности приборов. Тепловая мощность прибора, т. е. его расчетная теплоотдача Qnp, определяется, как известно, теплопотребностью помещения за вычетом теплоотдачи теплопроводов, проложенных в этом помещении. Площадь теплоотдающей поверхности зависит от принятого вида прибора, его расположения в помещении и схемы присоединения к трубам.
а) однотрубной системы отопления:
Определяется количество секций в отопительных приборах
Методика расчета:
1) Расчёт приборов начинается с выбора типа нагревательного прибора;
2) определяется расход теплоносителя в стояке
–сумма
отопительных мощностей установленных
в помещении проходящих через стояк с
установкой отопительных приборов, Вт;
– поправочный коэффициент, учитывающий
увеличение площади отопительного
прибора сверх расчетной (
=1,02)
–
поправочный коэффициент, учитывающий
местоположение отопительного прибора
(
=1,02)
=
-расчетная разность температур
теплоносителя в подающем и обратном
трубопроводе системы отопления;
tг– температура воды в подающей магистрали
t0– температура воды в обратной магистрали
3)Определяется расход воды, затекающей в отопительный прибор
-коэффициент
затекания теплоносителя в прибор (
=1)
4)Определяется
температура теплоносителя на входе в
нагревательный прибор
-суммарное
понижение температуры воды, на участке
подающей магистрали от начала системы
(ИТП) до рассматриваемого стояка, °С
5)Теплопоступления от трубопроводов (трубы стояков и подводок)
,
-
теплоотдача 1м вертикальных и горизонтальных
труб , Вт/м
-
длины вертикальных и горизонтальных
труб в пределах помещения, м
поправочный
коэффициент, учитывающий долю теплоты,
полезную для поддержания внутренней
температуры (
=0,9
для открыто проложенных, в борозде=0,5).
6)Тепловая мощность отопительного прибора
Вт
7)Потери температурного напора в приборе
8) Температура теплоносителя на выходе из прибора
,
°С
9)Средний
температурный напор (разность средней
температуры воды в приборе и температуры
окружающего воздуха
)
,
°С
10)Типоразмер отопительного прибора определяют по требуемому номинальному тепловому потоку прибора, который, независимо от вида теплоносителя, находят по формуле:
,
Вт
-
поправочный коэффициент привидения,
определяемый при теплоносителе – вода.
,p,c-
экспериментальные
числовые показатели, определяемые в
зависимости от расхода теплоносителя
и направления движения.
-коэффициент
учета атмосферного давления в данной
местности.
-коэффициент
учета направления движения теплоносителя
11)Минимальное допустимое количество секций
-
номинальный условный тепловой поток
одной секции радиатора, Вт
-коэффициент
учета числа секций в приборе.
-коэффициент
учета способа установки радиатора,
см. [5],приложение 3
-ориентировочное
число секций радиатора (округленное до
целого)
Округление до целого производится в ближайшее меньшее при выполнении условий:
( QНТ-NФАКТ QНТ β3/β4)‹60 Вт или (QНТ-NФАКТ QНТ β3/β4)/ QНТ ‹0,05
В остальных случаях округление производится в ближайшее большее. Как правило, к установке принимают ближайшее большее число секций.

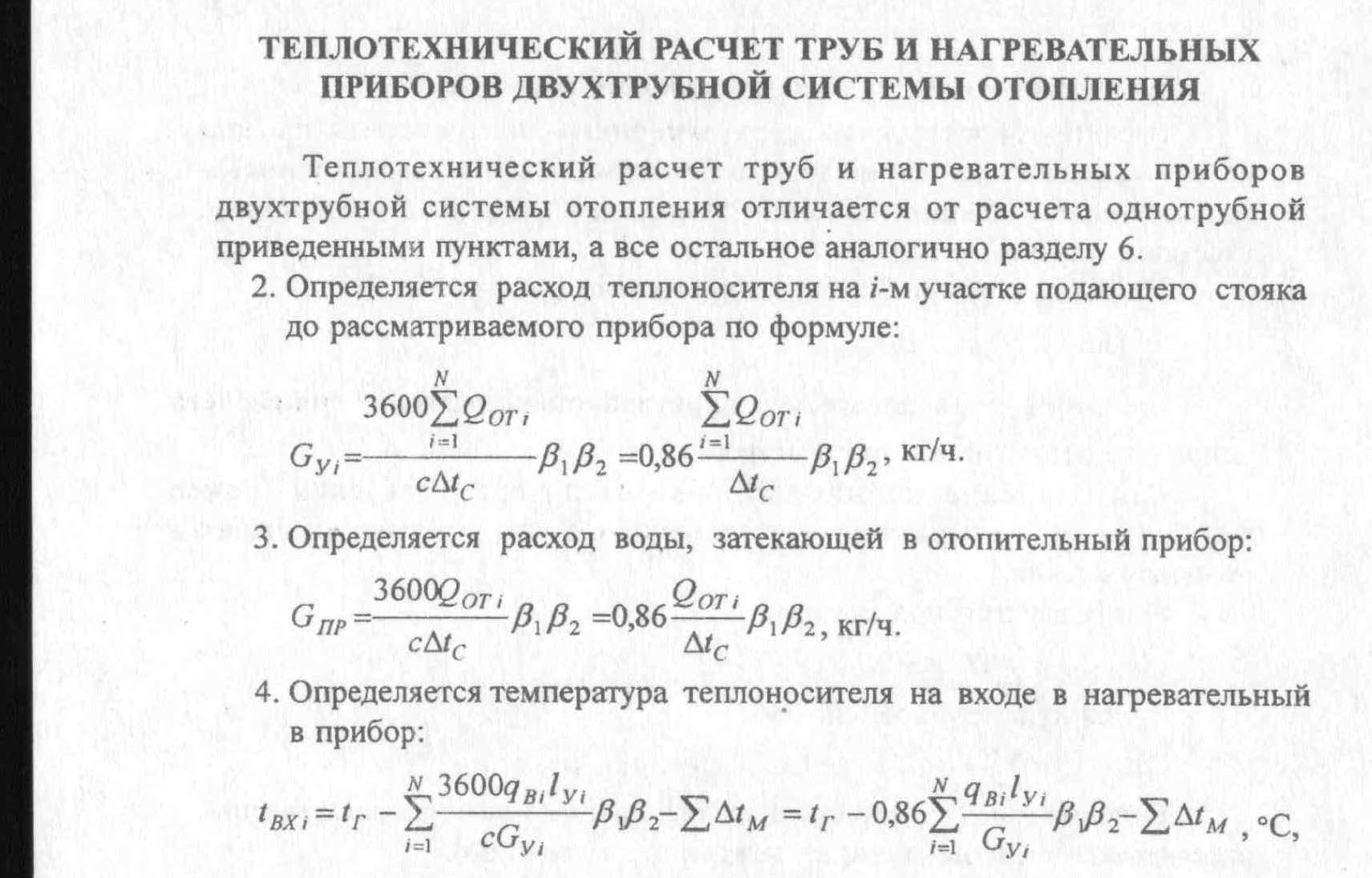

б) двухтрубной системы:
где qвi – теплоотдача 1 м вертикальных труб, Вт/м ( в дальнейшем, при определении теплопоступлений от трубопроводов, эти участки не учитываются); lУi- длина i-го участка подающей трубы стояка до рассматриваемого прибора,м.
7. Исключается
8. температура теплоносителя на выходе из прибора равна:
tвых=t0, °С.
