Понятие о предельном состоянии грунтов.
Наз такое напряжённое состояние, когда малейшее добавочное силовое воздействие нарушает сущ равновесие и приводит грунт в неустойчивое состояние, при этом в массиве грунта возникают поверхности скольжения, разрывы, просадки, т.е нарушается прочность между его частицами и агрегатами.
Сущ 3(4) фазы напряжённого состояния грунтов:
оа – фаза упругих деформаций, обуславливается структурной прочностью грунта
ав – фаза уплотнентя и местных сдвигов по сторонам
вс – фаза интенсивных сдвигов
сд – фаза выперания
Условие предельного равновесия сыпучих грунтов.
Согласно теории прочности Мора-Кулона, предельное напряжённое состояние грунта определяется огибающими кругов предельного состояния ( кругов Мора)
Д
ля
сыпучих грунтов:
Условие прочности:
sinφ = (σ1-σ2) / 2; (катет)
(σ1-σ2) / 2 : (σ1+σ2) / 2 = sinφ
sinφ = (σ1-σ2) / (σ1+σ2) – условия предельного равновесия для сыпучих грунтов

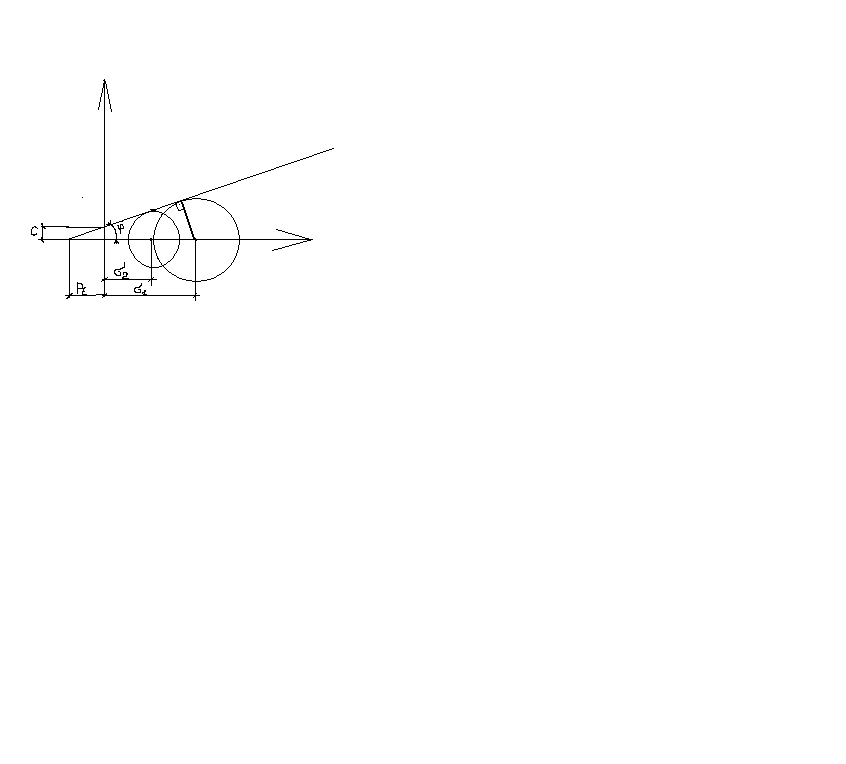

61.Условие предельного равновесия связных грунтов.
РЕ – давление связности, с – удельное сцепление.
sin
sin
62.Начальное критическое давление на грунт.
Нагрузка соответствующая фазе уплотнения и началу фазы интенсивных сдвигов наз-ся начальной критической нагрузкой на грунт.
Нагрузка соответствующая исчерпанию несущей способности грунта наз-ся предельной критической нагрузкой на грунт и соответствует переходу грунта из фазы интенсивных сдвигов в фазу выпирания.
Критическая нагрузка на грунт основания
.
Т к начальная критическая нагрузка
определяется на границе фазы уплотнения
с фазой сдвига, то глубина зон сдвигом
zmax=0,
63. Понятие о расчетном сопротивлении грунта.
Расчетное сопротивление грунта соответствует такой нагрузке ан грунт при кот. в грунте допускается образование зон сдвигов на глубину zmax=0,25b. Тогда выражение расчетного сопртивления
Обозначим
в выражении коэф перед каждым слагаемым
в виде :
;
;
.
Расчетное сопротивление по СНБ
В том случае если нет подвала то dв=0
64. предельное давление на грунт.
Впервые эта задача была решена Франдлем и Рейслером.
b’ u l’ - преведенная ширина и длина фундамента.
65. устойчивость откоса грунта обладающего только трением.

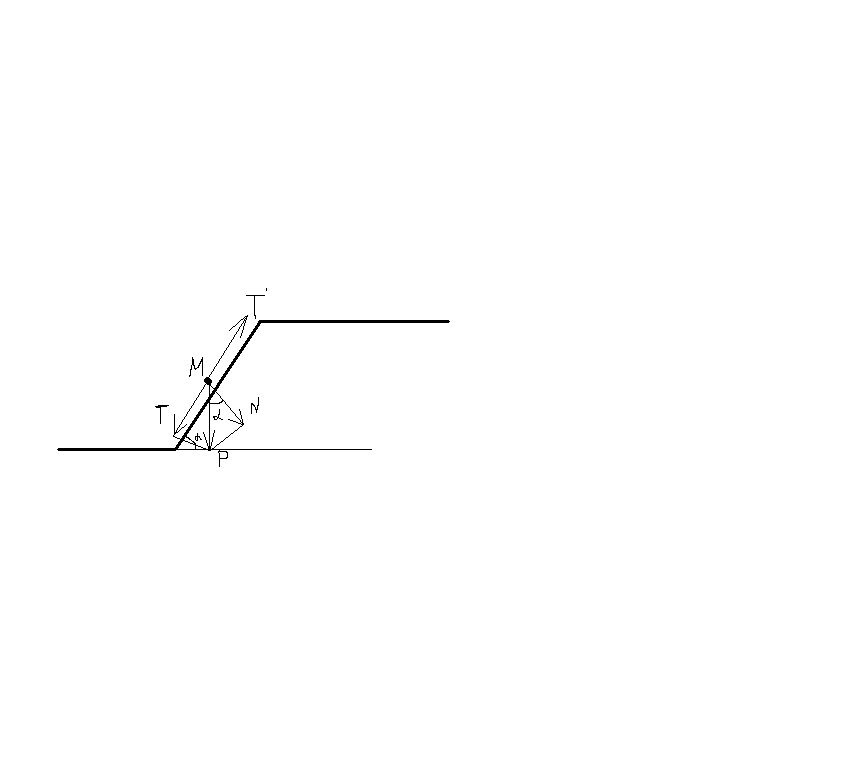

Имеем откос сыпучего грунта на кот лежит частица М. разложим вес частицы на две составляющие N и Т.
Проектируя все силы на наклонную грань откоса получаем
Откуда следует что:
Предельных угол откоса сыпучих грунтов равен углу внутреннего трения грунта.

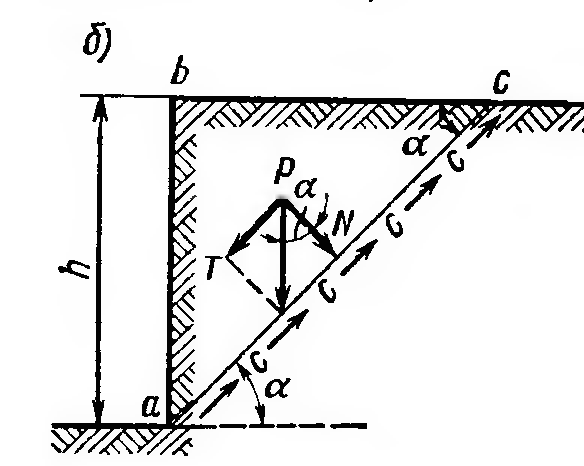

66. Устойчивость откоса грунта обладающего только сцеплением.
Такому условию отвечают грунты с углом внутреннего трения (φ) = 0 (жирные глины).
Для жирных глин характеристика сцепления (с) – составляет основную прочность откосов.

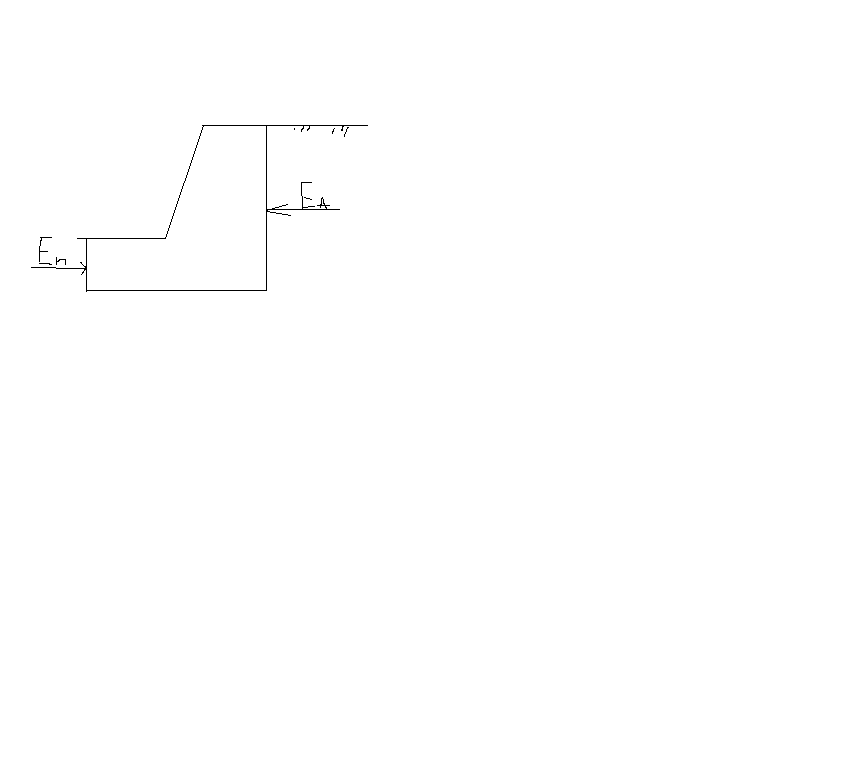

67. Активное и пассивное давление грунта на вертикальную подпорную стенку.
Давление которое испытывает на себе подпорная стенка со стороны удерживаемого грунта наз-ся активным давлением.
Максимальное сопротивление грунта когда на него давит подпорная стенка наз-ся пассивным давлением.
Давление покоя- давление возник-ее в массиве грунта, когда грунт не испытывает продольных перемещений.
