3.2.Проектирование основной модели
Основная задача- согласования внешней формы проектируемого изделия с его внутренней структурой, а через нее и с основными функциями, то есть создание эстетически совершенного изделия:
-вид поверхностей гладкая, форма по величине малая, линия плеч по высоте естественная, форма прямоугольная.
- силуэтная форма достигается за счёт талиевых вытачек, нагрудных, вытачек на выпуклость лопаток, боковых швов.
- линия груди подчёркивает форму грудных желез, объём малый, рекомендуемая величина припуска на свободное облегание по линии груди 4 см.
- линия бёдер и талии на естественном уровне.
- линия проймы по конфигурации овальная.
- спинка со средним швом имеет таллиевые вытачки.
- горловина по форме округлая.
3.3 Описание внешнего вида
Платье женское летнее из атласной ткани. Платье прилегающего силуэта, отрезное по линии талии.
Верхняя часть платья с вытачкой на выпуклость груди из бокового шва.
Спинка с талиевой вытачкой и средним швом, в среднем шве застежка на тесьму молнию.
Горловина расширенная за счет сокращения плечевых швов.
Юбкарасширенная за счет сборок в верхней части. Линия талии подчеркнута поясом. Платье длиной выше колена.
Данная модель рекомендуется для девушек младшей возрастной группы, от 19-29 лет.
Рекомендуемые размеры данной модели:
158-76-84
158-88-88
158-80-84
Модель представлена на рис. 6

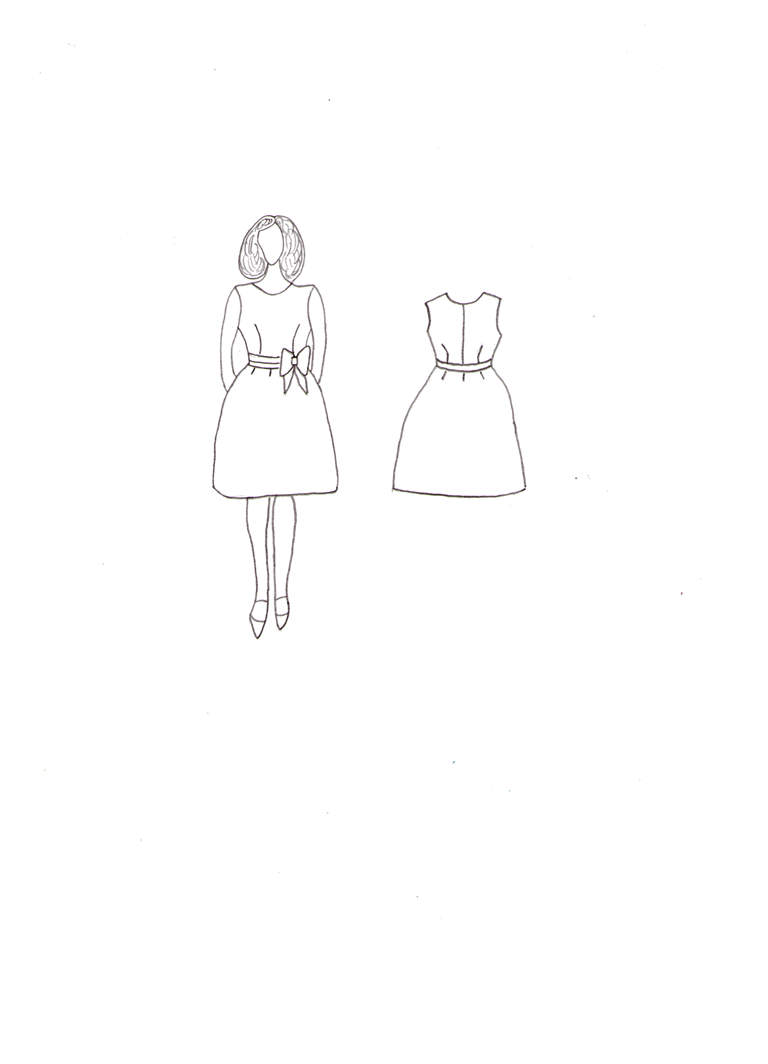

Рис.6 Эскиз проектируемой модели
Технический проект
Целью технического проекта является разработка документов, которые содержат окончательные технические решения, дает полное представление о проектируемом изделии и имеет исходные данные для разработки рабочей документации.
4.1. Исходные данные для проектирования чертежа конструкции
Для построения чертежа конструкции была выбрана Единая методика конструирования одежды ЕМКО СЭВ.
ЕМКО СЭВ основывается на данных антропологии и расчетно-графической системе конструирования.
За основу размерных характеристик фигуры человека приняты измерения типовых фигур – это является преимуществом ранее существующих методик. ЕМКО СЭВ основана на антропометрических данных о типовых фигурах и инженерных методах конструирования одежды, что дает возможность строить изделие и видоизменять любой узел конструкции. Таким образом, эта методика представляет собой универсальный способ построения чертежей изделия независимо от изменений моды и изменения модели.
Расчетные формулы, рекомендуемые в ЕМКО СЭВ, являются результатом анализа и математической обработки антропометрических материалов и экспериментальных данных. Поэтому метод, который положен в основу, назван расчетно-аналитическим. Благодаря этому методу строятся геометрические развертки сглаженных контуров фигуры человека с соответствующими прибавками на свободное облегание и декоративное оформление по натуральным обмерам фигуры при отказе от пропорциональных расчетов.
Данной методикой принят единый метод построения конструкций одежды всех видов мужской, женской и детской одежды:
Единая система размерных признаков.
Единая система и классификация прибавок
Единая структура формул и последовательность построения
Единые основы конструкций одежды и базовые конструкции основных видов одежды
Единые принципы градации
Единая терминология, символика и цифровые обозначения конструктивных точек
Единая конструктивная документация
Основными отличительными чертам этой методики являются:
1) единообразие методов конструирования мужской, женской и детской одежды;
2) определение всех элементов конструкции расчетным путем, что позволяет конструктору изменять любой ее узел (выбрав желаемою величину прибавки на свободное облегание, расширить изделие в спинке, переде и пройме, расширить или заузить рукав;
3) первоочередное конструирование рукава и последующее сопряжение его с проймой, т.е. построение чертежа переда начинается после расчета ширины рукава, величины посадки и ширины проймы;
4) величина, характеризующая правильную посадку изделия на фигуре (баланс изделия), подсчитывается по формуле; расчетная формула, приведенная в методике, дает возможность вычислить эту величину для фигур всех типов и половозрастных групп;
5) универсальность расчетных формул, т.е. расчетные формулы построены на закономерностях, установленных при обработке антропометрических данных по методу математической статистики или экспериментально;
6) построение всех чертежей без припусков на швы;
7) необходима обработка изделия с учетом реальных условий и технологического процесса;
8) сохраняется возможность унификации деталей изделий и механизации процесса обработки изделия;
9) возможность использования индивидуального пошива;
10) максимальное использование размерных признаков фигуры человека (около 30) и минимальное использование расчетных формул.
Последовательность построения конструкций одежды является единой для всех видов одежды и разделена на три этапа:
-построение базовой конструкции
-построение исходной модельной конструкции
-построение конкретной модельной конструкции
Основой общей и универсальной частью ЕМКСЭВ является система основных и конструктивных отрезков (СОКО) и способ их определения.
Так же система содержит отрезки, которые повторяются в конструкции одежды всех видов и половозрастных групп, и разделяется на две части: для верхней и нижней частей тела.
СОКО не зависит от моды и свойств материалов.
Каждой расчетной формуле присвоен свой порядковый номер и разработана единая последовательность конструирования для одежды всех видов.
Эта методика предусматривает минимальное использование формования деталей при влажно-тепловой обработке, получение формы изделия способами конструирования. Что приводит к повышению качества изделий и снижению трудоемкости обработки.
