28. Конструктивные требования к сварным соединениям

1. Толщину стыковых швов принимают равной меньшей из толщин соединяемых элементов.

2. При выполнении стыковых швов на деталях больших толщин для обеспечения их качества необходимо предусматривать разделку кромок соединяемых элементов. 3. При стыковой сварке листов разной толщины или ширины следует делать односторонний или двусторонний скос кромок с уклоном не более 1:5, что обеспечивает плавное распределение силового потока. 4. Устройство стыков без скосов по толщине разрешается при разнице толщин листов не более 4 мм и не более 1/8 толщины тонкого листа. 5. Сварные стыковые соединения листовых деталей следует выполнять прямыми с полным проваром и применением выводных планок. В монтажных условиях допускается сварка на остающейся стальной подкладке. В этом случае в расчетах следует принимать толщину шва, равную 0,7 t, где t - наименьшая толщина свариваемых деталей. 6. Катеты угловых швов kf должны быть не более 1,2t, где t - наименьшая толщина соединяемых элементов. 7. Катеты угловых швов kf должны приниматься по расчету, но быть не менее значений, представленных в таблице 38* (СНиП II-23-81*). 8. Для расчетных и конструктивных угловых швов в проекте должны быть указаны вид сварки, электроды или сварочная проволока, положение шва при сварке. 9. Применение комбинированных соединений, в которых часть усилия воспринимается сварными швами, а часть - болтами, не допускается. 1. Удобство доступа к месту сварки электродом или держателем электродной проволоки определяет качество сварного шва. Поэтому разработаны специальные габаритные схемы выполнения сварочных работ при ручной и механизированной видах сварки. 2. Чтобы уменьшить сварочные деформации конструкции при ее изготовлении, необходимо стремиться к наименьшему объему наплавленного металла. 3. Швы должны иметь толщину, соответствующую расчету. 4. Следует избегать пересечения швов, близкого их расположения друг к другу. 7. При сварке листов разной толщины или ширины следует делать односторонний или двусторонний скос кромок с уклоном не более 1:5, что обеспечивает плавное распределение силового потока

47. Базы колонн

База служит для передачи нагрузки со стержней колонны на фундамент и закрепление колонны в фундаменте.

Расчет базы с траверсами. Площадь плиты в плане определяют из условия обеспечения сопротивления бетона фундамента смятию, т.е.

,где N - расчетная нагрузка, передающаяся на фундамент; Rcr = Rb,loc - расчетное сопротивление бетона фундамента смятию.

Апл - площадь плиты базы в плане, Af - площадь верхнего образца фундамента; Rb,loc определяется по формуле: ,

где Rb - npизменная прочность бетона. Отношение Af/Aпл = 2...2.0

Напряжение под плитой в фундаменте условно принимается равномерно распределенным и равным:

Одним из размеров плиты задаются конструктивно: Ширина плиты Впл ³ hk + tTP + 2c, где hk - один из размеров поперечного сечения колонны; tТР - толщина траверсы ( обычно 10…16 мм); с - вылет консоли плиты, обычно (2…3)·tпл или 40…120 мм.

Второй размер плиты находят по формуле:

При определении толщины плиты из условия обеспечения сопротивления изгибу ее рассматривают как пластинку, упруго опертую на ветви колонн, траверсы, диа­фрагмы, ребра и нагруженную реактивным, равномерно-распределенным давлением бетона фундамента.

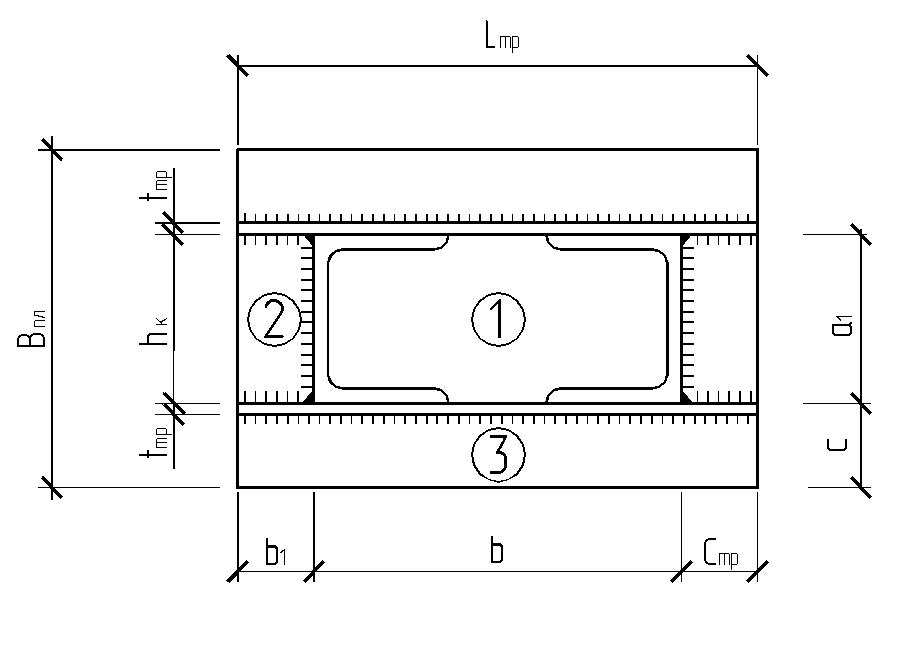

В плите могут быть участки, опертые: - по четырем сторонам, - по трем сторонам, - по двум сторонам, - консольные участки.

На каждом из участков выделяется полоса плиты шириной 1 см, в которой находят изгибающий момент М

Д ля участка плиты 1, опертого по четырем сторонам, изгибающий момент в направлении более короткой стороны а, равен: M1=· ·q·a2, где  - коэффициент, зависящий от отношения опоры пластинки b / a > 1,принимают согласно табл. 1

Для участка 3, опертого на два канта, изгибающий момент равен: М3 = q , где а2 и b2- геометрические размеры;

 - коэффициент , принимаемый по табл. 2.

Для консольного участка изгибающий момент равен: . Для oпpeделения толщины плиты принимается наибольший момент: .

Толщина принимается с = 1.2 при tпл = 20...40 мм. Высота траверсы hтр определяется из двух условий обеспечения:

1) прочности швов, через которые усилия в колоннах передаются на траверсы; 2) сопротивление траверсы изгибу. По первому условию суммарная длина швов для передачи усилия на траверсы: .Требуемая высота траверсы при высоте шва kf равна, мм: где n - количество вертикальных сварных швов;  - коэффициент принимаемый по табл. 34 СНиП II-23-81*.По второму условию изгибающий момент в траверсе в месте прикрепления ветви колонны: , где Стр - вылет консольной части траверсы.Напряжение на листе траверсы у места приварки к колонне: < Ryc, где - момент сопротивления траверсы.Сварные швы, через которые усилие с траверс передается на ппиту, рассчитываются на полное усилие в колонне N. , где Σlw=2 (lmp+2Cmp).
