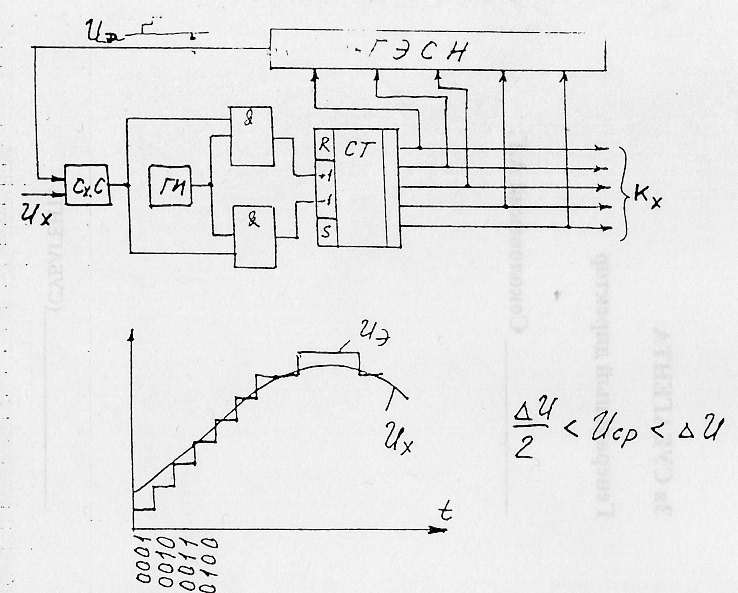

Пнк со следящей системой
Она работает в накопительном режиме.
В зависимости от знака разности (Ux –Uэт) происходит такое управление схемой, которое приводит к равенству Ux и Uэ. Схема сравнения подаёт сигнал на элемент типа «И». Туда же поступает импульс от ГИ. Если Ux > Uэ, то сигналы идут по каналу «+1», если Ux < Uэ – по каналу «-1». При Ux = Uэ элементы «И» закрыты.
Далее сигналы идут на реверс счетчик СТ и на обратную связь.
При большей чувствительности значения младшего разряда цифрового эквивалента непрерывно меняются, даже при Ux = const.
Достоинства схемы:
высокое быстродействие (не надо обнулять) и высокая точность за счет обратной связи
схема работает в режиме следящей системы и каждый раз работает от предыдущего значения
Недостатки:
сложность
схема работает с плавно меняющимися сигналами Ux с ограниченной скоростью нарастания
должно быть U/2 < Uср < U
Лекция 14 пнк поразрядного сравнения (уравновешивания)
Необходимость уменьшения числа операций сравнения в современных ПНК привело к тому, что в настоящее время часто применяют ПНК с поразрядным сравнением, обеспеспечивающий максимальное быстродействие при преобразовании. В этом случае надо подобрать эталонные напряжения так, чтобы на каждом шаге сравнения получить max информации.
И
меем
значение сигнала, меняющегося в точке
0 до xmax.
Выберем шаг квантования:
при равномерном
распределении вероятность
- наша величина x
попадает в этот интервал x,
тогда P2
– вероятность того, что мы не угадали:
Количество полученной информации I = -P1log2P1-P2log2P2
Если
x
0
P1 = 0, P2 = 1, I = 0
x xmax
P1 = 1, P2 = 0, I = 0
Максимальное количество информации будет при
P1 = P2
В этом случае
Пример.
Пусть есть: Q
= 0
15 (значения x
меняются от 0 до 15 с шагом в единицу)
Это можно представить четырьмя разрядами двоичного кода
Q = 23+22+21+20
Umax = 16
Umax / 2= 8 Uэ1
Umax / 4= 4 Uэ2
Umax / 8= 1 Uэ3
Umax / 16= 1 Uэ4
Пусть: Ux = 5В.
Сравнение начинается со старшего разряда.
Подключают 1-е напряжение и сравнивают Ux с Uэт, т.е. с 8В.
Ux < Uэт1 (5 < 8) – 8↓ «0» (разряда нет)
Ux > Uэт2 (5 > 4) – «1» (разряд присутствует)
Ux < Uэт2 + Uэт3 (5 < 4+ 2) – 2↓ «0»
Ux = Uэт2 + Uэт4 (5 = 4+ 1) – «1»
Получили эквивалент числа 5 в двоичном коде
0101 = 5
Схема ПНК
Включает схему сравнения, логическую схему, делитель напряжения (R, 2R, …) с транзисторными ключами. Результат снимается с сопротивления r.
Работа ПНК поразрядного сравнения. Входное напряжение Ux сравнивается с напряжением, вырабатываемым специальным устройством и представляющим собой сумму эталонных напряжений, номиналы которых соответствуют разрядам двоичного числа. Сравнение начинается со старшего разряда.
Последовательность сравнения.
Uэт = Un = Uxmax/2
;
;
и т.д.
Ux – Un < 0 «0» и первый ключ отключается.
Uэт2 = Un / 2 > 0 «1» ключ остается включенным.
3.
→ «1» ключ включен
4.
→ «0» ключ отключается
5.
→ «1» ключ включен
Достоинства схемы:
Высокое быстродействие;
Точность соизмерима со схемой последовательных преобразований увеличенного числа разрядов.
Недостатки:
1. Более сложные (падает надёжность и т.д.).
