- •1.История развития стеклоделия.
- •2. Основы технологии стекла, ситаллов и эмали.
- •2.Стекло, стеклообразное состояние.
- •3. Строение стекла.
- •4. Кристаллохимическое описание строения стекла.
- •5. Кварцеваое стекло.
- •6. Бинарные щелочно-силикатные стекла системы Ме20—SiO2 .
- •7. Стекла в системах Ме20—МеО—SiO2.
- •8. Щелочно-алюмосиликатные стекла.
- •9.Валентно-химическое описание строения стекла.
- •10. Химическая связь в стеклах, в соответствии с электронной теорией.
- •11.Теория валентных связей и структура стекол.
- •12. Теория молекулярных орбиталей и цветность стекла.
- •13. Зонная теория.
- •14. Свойства расплавов стекол.
- •14. Кристаллизационная способность.
- •15. Вязкость.
- •16. Поверхностное натяжение
- •17. Свойства стекол в твёрдом состоянии.
- •17. Физические свойства стекла.
- •18. Теплофизические свойства стекла.
- •19 Влияние состава стекла на тклр.
- •20. Оптические свойства
- •21 Электрофизические свойства.
- •22 Химическая стойкость стекол
- •23 Классификация стекол, их составы и области применения
- •23Элементарные, галогенидные и халькогенидные стекла
- •24Оксидные стекла
15. Вязкость.
Вязкость — важнейшая характеристика, предопределяющая процессы варки и выработки стекла, отжига и закалки.
По закону Ньютона при движении одного слоя жидкости относительно другого возникает противодействующая сила f, пропорциональная площади соприкосновения слоев S и градиенту скорости — dV/ dx (dх — расстояние между слоями): f=nS(dV/dx)
Коэффициент пропорциональности n называется коэффициентом внутреннего трения или вязкостью жидкости.
Если S=1, dV/dx=1, то f=n. Т.о., вязкость — это сила трения между двумя параллельными слоями жидкости, соприкасающимися по площади S=1 см , при градиенте скорости
dV/dx =1
Вязкость очень сильно зависит от температуры.

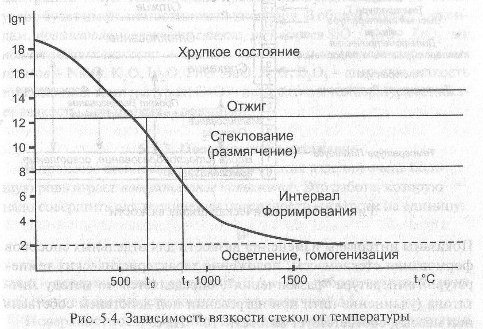

Зависимость вязкости от температуры.
На кривой зависимости n= f(t) отмечают две характерные точки, соответствующие значениям температур t(g)и t(f) для которых вязкости соответственно равны 10(12) и 10(8) Пас. При температуре ниже t(g) (температура стеклования 400...600 С) стекло представляет собой твердое хрупкое тело, а при температуре выше t(f) стекло имеет свойства, типичные для жидкости. В интервале температур t(g) - t(f) стекло находится в пластичном состоянии.
Формование же изделий из стекломассы, при применяемых в настоящее время методах, осуществляется в интервале вязкостей 102...108 Пас.
Особую роль при формовании играет температурный градиент вязкости дельта(n)/дельта(t), характеризующий степень изменения вязкости с температурой. В зависимости от изменения вязкости в интервале формования (n=10(2) ...10(8) Пас) различают «длинные» и «короткие» стекла. Мерой "длины" является температурный интервал в котором вязкость изменяется от 102 до108Пас. Для "длинных" стекол он составляет 250...500°С, для "коротких" 100...150°С (рис. 5.6).
Рис. 5.6. Температурная зависимость вязкости длинного Д и короткого К:
Из всех физико-химических свойств вязкость особенно сильно зависит от состава стекла.
Из всех стекол к настоящему времени, тщательно изучена только вязкость чистого кварцевого стекла, его вязкость при температуре 1200С составляет 10(12,3) Пас. Однако уже очень малые примеси щелочных оксидов могут значительно уменьшить эту вязкость.
Так, достаточно в чистое кварцевое стекло ввести 0,001% (мол.) Nа20, чтобы вязкость его уменьшилась на порядок. При такой концентрации Na20 только один кремнекислородный узел из 50000 узлов будет иметь немостиковый кислород. В общем случае, к оксидам, повышающим вязкость стекла, относятся SiO2, Al203, Zr02, а к cнижающим вязкость — оксиды щелочных и щелочноземельных металлов – Na2O, K2O, Li2O, Pb0, Ba0, Zn0; В203 – снижают вязкость при высоких температурах; СаО — при высоких температурах снижает вязкость, при низких — повышает.
