Выбор места расположения гпп и рп
ППЭ, РТ, ТП являются одним из основных звеньев системы электроснабжения любого промышленного предприятия. Поэтому оптимальное размещение п/ст. на территории промышленного предприятия важнейший вопрос при построении рациональных систем электроснабжения.
Для определения местоположения ППЭ при проектировании системы электроснабжения на генеральный план промышленного предприятия наносится картограмма нагрузок.
Картограмма нагрузок представляет собой размещение по генеральному плану окружности, причем площади, ограниченные этими окружностями, в выбранном масштабе равны расчетным нагрузкам цехов.Для каждого цеха наносится своя окружность, центр которой совпадает с центром электрических нагрузок цехов.
Центр нагрузок цеха или предприятия является символическим центром потребления эл. энергии цеха(предприятия).
Подстанции следует располагать как можно ближе к центру нагрузок, т.к. это позволяет приблизить высокое напряжение к центру потребления эл. энергии и значительно сократить протяженность, как распределительных сетей ВН, так и цеховых сетей НН, уменьшить расход проводникового материла, и уменьшить потери эл. энергии.
Картограмма эл. нагрузок позволяет проектировщику достаточно наглядно представить распределение нагрузок на территории промышленного предприятия.

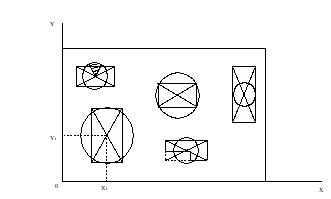

Картограмма
нагрузок предприятия состоит
из окружностей и площадь,
ограниченная каждой из этих окружностей
,
в выбранном масштабе ”m”
равна расчетной нагрузке соответствующего
цеха
→
.
Масштаб выбираем таким образом, чтобы картограмма для цеха с максимальной расчетной нагрузкой входила на чертеж.
При наличии в цехе одновременно потребляет до 1000 В и 6-10 кВ строят две окружности.
Каждый круг может быть разделен на секторы, соответствующие осветительной и силовой нагрузке. В этом случае картограмма дает представление не только о значении нагрузок, но и об их структуре.
Сектор, характеризующий долю осветительной нагрузки в общей нагрузке цеха, определяется по формуле:
(град).
Обычно строят отдельно картограммы для P и Q. Р - для размещения ППЭ, Q –для централизованной установки источников реактивной мощности.
В
настоящее время имеется ряд математических
методов, позволяющих аналитическим
путем определить ЦЭН, как относительно
цехов, так и всего промышленного
предприятия.
Один из наиболее распространенных методов заключается в следующем:
Если считать нагрузки цеха равномерно распределенными по площади цеха, то центр нагрузок можно принять совпадающим с центром тяжести фигуры, изображающей цех на плане.
Проводя аналогию м/у массами и электрическими нагрузками цехов , координаты их центра можно определить в соответствии с следующими формулами:
;
.
Обеспечиваемая им точность находится в пределах 5-10%. В общем случае такой подход обеспечивает минимум приведенных затрат на сеть.
Другой метод является разновидностью первого, учитывающий не только эл. нагрузки потребляемой энергии но и продолжительность работы этих потребителей в течении расчетного периода времени. Формулы для определения ЦЭН по этому методу записываются следующим образом:
;
.
Если нет возможности установить ППЭ в ЦЭН, то его место расположения определяется путем смещения в сторону ИП. Для предприятий с химически активной внешней средой установка ППЭ возможна только за территорией предприятия.
