Тема 1.3 Основные типы усилительных каскадов

№1 На рисунке приведен макет усилительного каскада. Включить усилительный элемент по схеме с общей базой.

Рисунок

№2 На рисунке приведен макет усилительного каскада. Включить усилительный элемент по схеме с общим эмиттером.

Рисунок

№3 На рисунке приведен макет усилительного каскада. Включить усилительный элемент по схеме с общим коллектором.

Рисунок

№4 На рисунке приведен макет усилительного каскада. Включить усилительный элемент по схеме с общим истоком.

Рисунок

№5 На рисунке приведен макет усилительного каскада. Включить усилительный элемент по схеме с общим затвором.

Рисунок

№6 На рисунке приведен макет усилительного каскада. Включить усилительный элемент по схеме с общим стоком.

Рисунок

№7 На рисунке приведен макет усилительного каскада, в котором усилительный элемент можно подключить:

А – по схеме с общей базой;

Б – по схеме с общим эмиттером;

В – по схеме с общим коллектором.

В таблице даны варианты коммутации усилительного элемента. Указать соответствие между типом подключения и вариантом коммутации.

Таблица

Транзистора клемы Вариант подключения	2	4	5
α	3	1	6
β	3	6	1
γ	6	1	3

Рисунок

№8 На рисунке приведен макет усилительного каскада, в котором усилительный элемент можно подключить:

А – по схеме с общим истоком;

Б – по схеме с общим затвором;

В – по схеме с общим стоком.

Таблица

Транзистора клемы Вариант подключения	2	4	5
α	3	1	6
β	3	6	1
γ	6	1	3

В таблице даны варианты коммутации усилительного элемента.

№9 Рабочей называется точка, координаты которой на статических характеристиках соответствуют напряжениям и током в электродах активного элемента при…

А) наличии на входе усиливаемого сигнала;

Б) наличии тестового сигнала на входе;

В) наличии постоянного напряжения, поданного на вход;

Г) отсутствии усилительного сигнала на входе схемы.

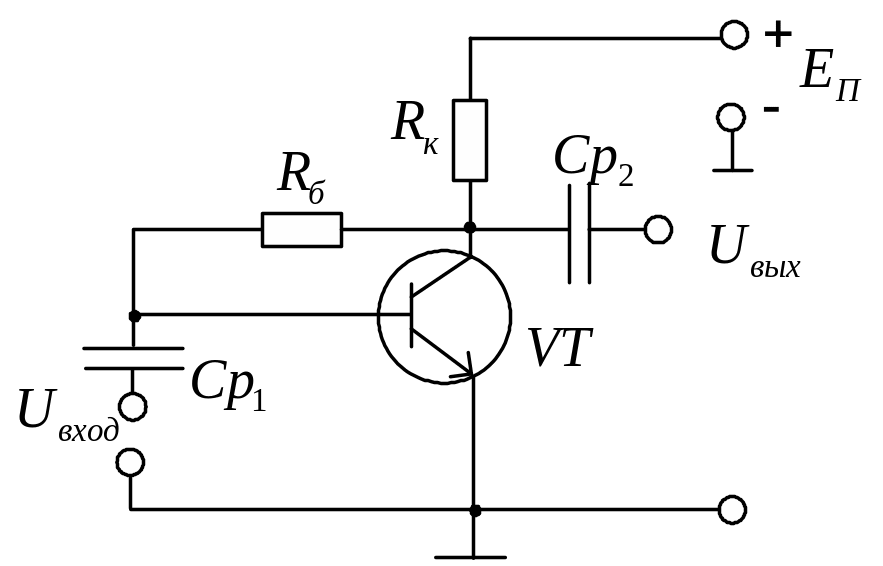

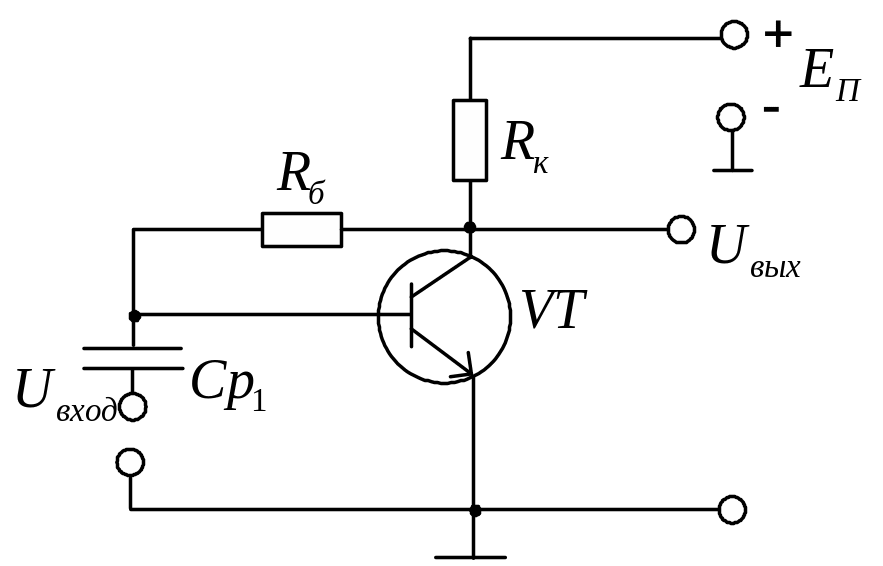

№10 Существует три основных способа задания рабочей точки:

А) схема с фиксированным током базы; - рисунок 2

Б) схема с коллекторной термостабилизацией; - рисунок 1

В) схема с эмиттерной термостабилизацией. – рисунок 3

Сопоставить схемы с типами задания рабочих точек.

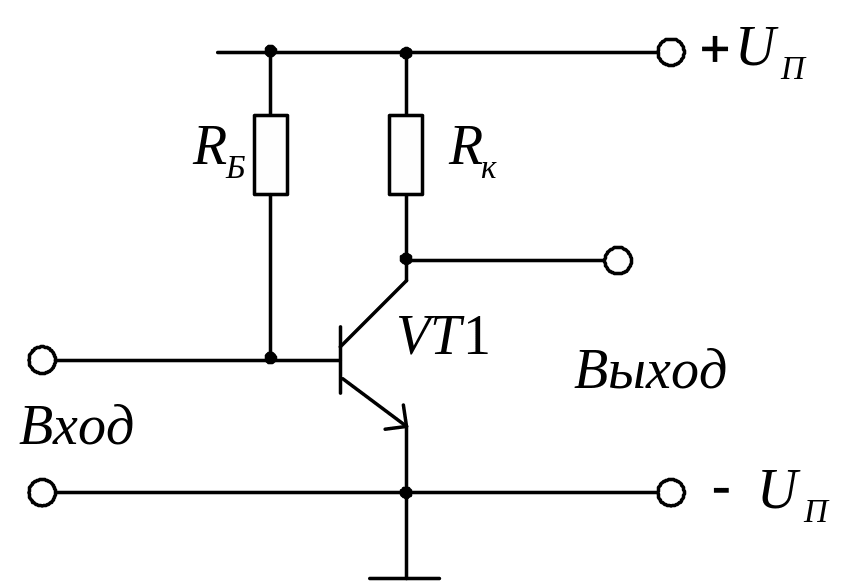

№11 Рабочая точка на схеме, изображена на рисунке, формируется цепью смещения, содержащей резистор , сопротивление которого по постоянному току...

А) во много раз больше сопротивления участка база–эмиттер;

Б) во много раз меньше сопротивления участка база–эмиттер;

В) во много раз больше сопротивления участка база–коллектор

Г) во много раз больше сопротивления участка коллектор–эмиттер.

Рисунок

№12 Рабочая точка на схеме, изображенной на рисунке, формируется цепью смещения, содержащей резистор , сопротивление которого по постоянному току…

А) во много раз больше сопротивления участка эмиттер–коллектор;

Б) во много раз больше сопротивления участка база–эмиттер;

В) во много раз меньше сопротивления участка база–эмиттер;

Г) во много раз меньше сопротивления участка база–коллектор.

№13 Ток делителя , создающий рабочую точку усилительного каскада, изображенного на рисунке, должен быть…

А) много больше тока покоя базы ;

Б) много меньше тока покоя базы ;

В) много больше тока покоя коллектора ;

Г) много больше тока покоя эмиттера .

Рисунок

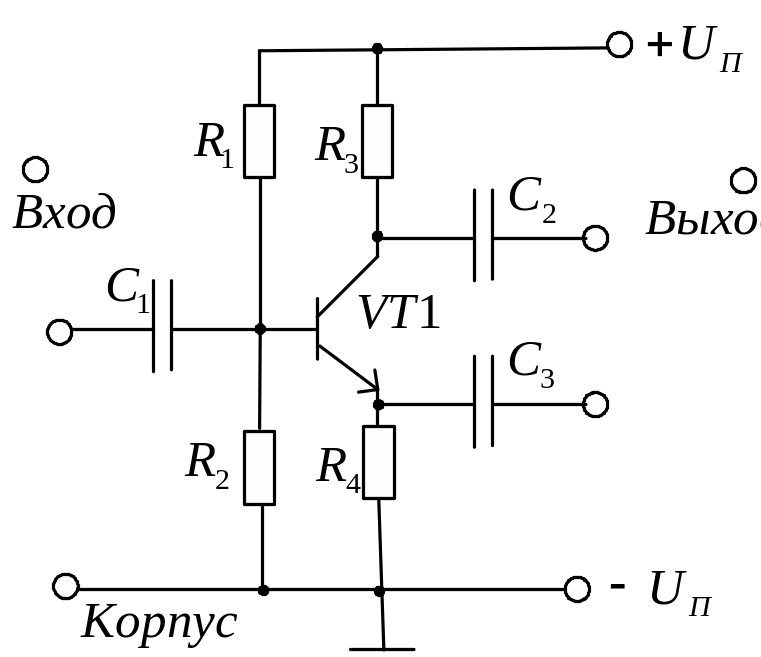

№14 На рисунке приведена схема усилительного каскада. Таблица показывает возможные варианты подключения конденсаторов. Какой вариант следует выбрать, чтобы усилительный каскад был собран по схеме с общим эмиттером?

Рисунок

Таблица

№
1	К корпусу	К входу	К выходу
2	К корпусу	К выходу	К входу
3	К входу	К выходу	К корпусу
4	К входу	К корпусу	К выходу
5	К выходу	К корпусу	К входу

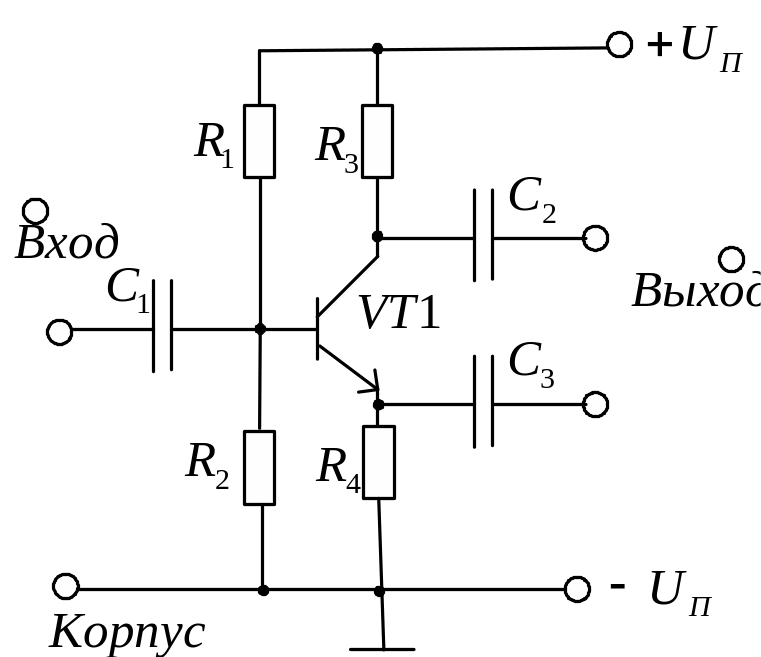

№15 На рисунке приведена схема усилительного каскада. Таблица показывает возможные варианты подключения конденсаторов. Какой вариант следует выбрать, чтобы усилительный каскад был собран по схеме с общей базой?

Рисунок

Таблица

№
1	К корпусу	К входу	К выходу
2	К корпусу	К выходу	К входу
3	К входу	К выходу	К корпусу
4	К входу	К корпусу	К выходу
5	К выходу	К корпусу	К входу

№16 На рисунке приведена схема усилительного каскада. Таблица показывает варианты подключения конденсаторов. Какой вариант следует выбрать, чтобы усилительный каскад был собран по схеме с общим коллектором?

Рисунок

Таблица

№
1	К корпусу	К входу	К выходу
2	К корпусу	К выходу	К входу
3	К входу	К выходу	К корпусу
4	К входу	К корпусу	К выходу
5	К выходу	К корпусу	К входу

№ 17 На рисунке приведена схема усилительного каскада. Ток базы мкА, коэффициент передачи по току транзистора в схеме с ОЭ равен 50, резистор в коллекторной цепи кОм, В, В. Рассчитайте величину сопротивления .

Варианты ответов:

1.	45 кОм;
2.	50 кОм;
3.	75 кОм;
4.	150 кОм;
5.	250 кОм.

Рисунок

№18 На рисунке приведена схема усилительного каскада. Ток базы мкА, коэффициент передачи по току транзистора в схеме с ОЭ равен 50, резистор в коллекторной цепи кОм, В, В. Рассчитайте величину сопротивления .

Варианты ответов:

1.	45 кОм;
2.	50 кОм;
3.	75 кОм;
4.	150 кОм;
5.	250 кОм.

Рисунок

№19 На рисунке приведена схема усилительного каскада. Ток коллектора мА, коэффициент передачи по току транзистора в схеме с ОЭ равен 50, В, В. Рассчитайте величину сопротивления .

Варианты ответов:

1.	45 кОм;
2.	50 кОм;
3.	100 кОм;
4.	150 кОм;
5.	200 кОм.

Рисунок

№20 На рисунке приведена схема усилительного каскада. Ток коллектора мА, коэффициент передачи по току транзистора в схеме с ОЭ равен 50, В, В. Рассчитайте величину сопротивления .

Варианты ответов:

1.	45 кОм;
2.	50 кОм;
3.	100 кОм;
4.	150 кОм;
5.	200 кОм.

Рисунок

Тема: 2.1 Одиночные усилительные каскады

№1 существует шесть возможных вариантов систем уравнений в режиме малого сигнала, описывающих транзистор-четырехполюсник

Таблица

Варианты Переменные	1	2	3	4	5	6
Аргументы
Функции

Сопоставить варианты, заданные в таблице с параметрами–коэффициентами А, В, H-3?, Y-1, Z-2, F.

№2 При изменении параметров рабочей точки значения коэффициентов транзистор–четырехполюсника…

А) не изменяются;

Б) изменяются.

№3 Параметры-коэффициенты определяются в условиях холостого хода или короткого замыкания по…

А) переменному току большой величины;

Б) постоянному току;

В) переменному току малой величины.

№ 4 При анализе одиночных усилительных каскадов в режиме малого сигнала наиболее употребляемыми являются системы параметров –А) Z, Б) Y, В) H. Сопоставить указанные системы с уравнениями

1 ) ; Z 2) ; Y 3) ; H

; ; .

№5 Для измерения дифференциальных параметров наиболее удобным является… коэффициенты.

1) Z;

2) Y;

3) H.

№6 В режиме малого сигнала зависимость между аргументами и функциями линейная и имеет вид…

1 ) ; 2) ;

;

3 ) ;

.

№ 7 В конечных приращениях параметры транзистора–четырехполюсника ; имеют размерности

,

1) А - Ом 2) безразмерная 3) В –б.р. 4) Б - Сим

А) Ом; Б) Сим; В) б.р.

№8 В конечных приращениях параметры транзистора– четырехполюсника: ;,;;получили названия:

1) ; А) входное сопротивление;

2) - Б) коэффициент обратной связи по напряжению;

4) ; В) выходная проводимость;

3) Г) коэффициент передачи тока.

№9 Для дифференциальных параметров транзистора– четырехполюсника А) Z, Б) Y, В) H существуют эквивалентные схемы:

Рисунок 1 - H Рисунок 2 - Y Рисунок 3- Z

Указать соответствие

№10 Дифференциальные параметры зависят от схемы включения транзистора {, , } и дополнительно обозначаются символом:

А) –в; - 1) ОБ Б) –к; 3)ОК В) –е. 2) ОЭ

№11 Дифференциальные параметры. определяются для предварительно заданной рабочей точки с помощью входных и выходных статических характеристик Транзистор включен с общим эмиттером.

А) ; 1) ; Б) ;2) ;

В) ; 3) ; Г) .4)

№12 Параметр обычно называют коэффициентом…

А) передачи тока базы в схеме с ОЭ;

Б) передачи тока эмиттера.

№13 Дифференциальные характеристики для полевых транзисторов определяют через …параметры.

1) Z; 2) H; 3) Y.

№14 В схеме с общим источником дифференциальные Y–параметры на основании зависимостей для входной и выходной цепей имеют вид…

1 ) ;

;

2 ) ;

;

3 ) ;

;

№15 Дифференциальные –параметры полевого транзистора на низкой частоте

;

, получили названия

А) проводимость обратной связи;

Б) входная проводимость;

В) крутизна транзистора;

Г) выходная проводимость.

Сопоставить параметры с названиями.

№16 Дифференциальные параметры {, } полевого транзистора для заданной рабочей точки определяются с помощью токов входной и выходной цепей:

А) ; 3) ,

Б) ; 4)

В) ;1) ,

Г) .2)

Найти соответствие между –параметрами и формулами их определяющих.

№17 Одиночный усилительный каскад, приведенный на рисунке, имеет конденсаторы 2) , назначением которых являются:

А) устранение паразитной связи между каскадами; 1) ,

Б) устранение обратной связи по току на частоте сигнала; 4) ,

В) устранение гальванической связи по постоянному току. 3) ,

Рисунок

№18 Одиночный усилительный каскад, приведенный на рисунке имеет сопротивления 1) , 2) , 3) , 4) , назначением которых являются:

А) созданием фиксированного напряжения на базе;1 2

Б) обеспечение заданного наклона нагрузочной прямой; rк

В) задание обратной связи по току для термостабилизации. Rэ

Рисунок

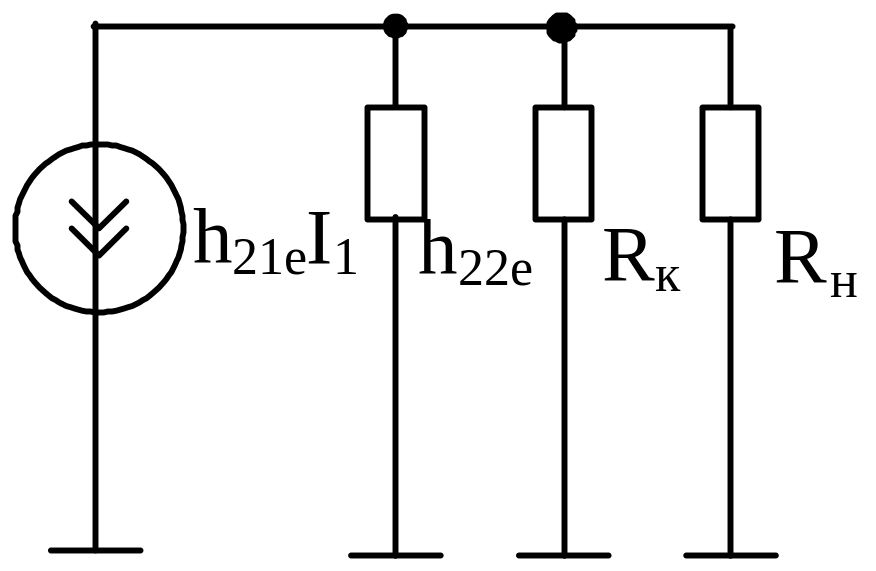

№19 На рисунке 1 задана схема одиночного усилительного каскада. На рисунке 2, приведена эквивалентная схема в рабочем диапазоне частот. Почему на схеме 2 нет конденсаторов?

Рисунок 1 Рисунок 2

А) сопротивление конденсаторов по постоянному току равно бесконечности;

Б) конденсаторы не принципиальны при расчете;

В) сопротивление конденсаторов в рабочем диапазоне частот пренебрежимо мало в сравнении сопротивлением других элементов.

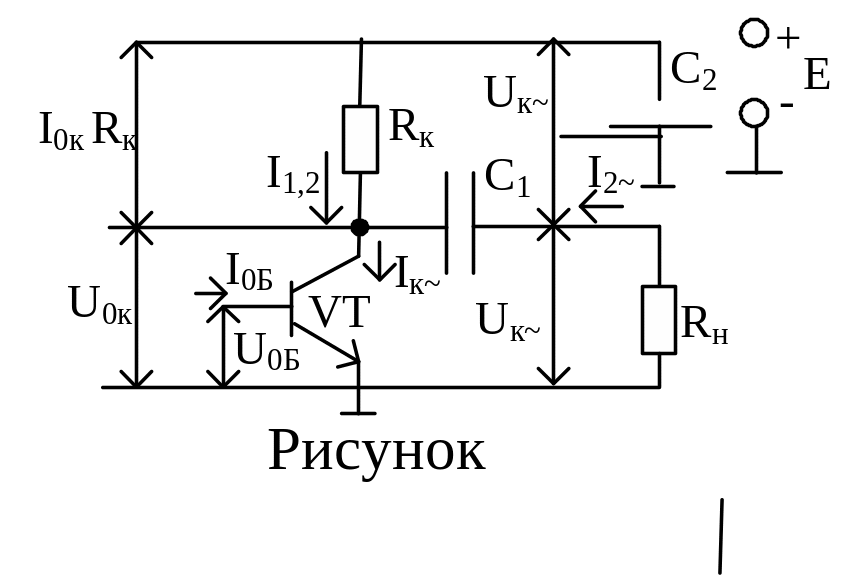

№20 На рисунке 1 задана схема одиночного усилительного каскада. На рисунке 2 приведена эквивалентная схема в рабочем диапазоне частот. Почему на схеме 2 и параллельны?

Рисунок 1 Рисунок 2

А) В рабочем диапазоне частот сопротивление разделительных конденсаторов и пренебрежимо малы по сравнению с другими сопротивлениями;

Б) В рабочем диапазоне частот сопротивление конденсатора фильтра близко к нулю;

В) блокировочный конденсатор в рабочем диапазоне частот шунтирует резистор .

№21 На рисунке 1 задана схема типового одиночного усилительного каскада. На рисунке 2 приведена эквивалентная схема в рабочем диапазоне частот. Почему на схеме 2 отсутствует сопротивление ?

Рисунок 1 Рисунок 2

А) В рабочем диапазоне частот сопротивлением разделительных конденсаторов и пренебрегают;

Б) В рабочем диапазоне частот емкость шунтирует положительную шину источника питания;

В) Блокировочный конденсатор шунтирует резистор в рабочем диапазоне частот.

№22 Режим А характеризуется тем, что точка покоя выбирается в … части нагрузочной прямой усилительного каскада.

1) начальной;

2) конечной;

3) средней.

№23 В режиме А крайние точки покоя на нагрузочной прямой должны соответствовать выбранной … входного сигнала.

1) амплитуде;

2) частоте;

3) фазе.

№24 Нагрузочная прямая для постоянного тока входного сигнала, … нагрузочной прямой для гармонического тока входного сигнала.

А) отлична от;

Б) совпадает с.

№25 В режиме А … отсечка коллекторного тока транзистора.

1) присутствует;

2) отсутствует.

№26 На рисунки 1, 2, 3 приведены три различных режима точки покоя усилительного элемента

Каждой точке покоя соответствует отсечка (А)- рис 2, насыщение (Б) – рис 3 и нормальный режим (В)- рис 1 коллекторного тока.

Указать соответствие.

№27 Углом отсечки принято называть величину длительности импульса коллекторного тока…

А) равный половине длительности импульса в угловом исчислении;

Б) равный разности фаз входного и выходного сигнала;

В) равный половине фазного сдвига коллекторного тока.

№28 Потребление энергии усилительного элемента в режиме В на порядок …, чем в режиме А.

1) больше;

2) меньше.

№29 На рисунке 1 приведены импульсы 1,2 коллекторного тока. Сопоставить эти импульсы с режимами ) В и )АВ.

№30 При работе двухтактных каскадов в режиме АВ происходит перекрытие положительной и отрицательной полуволны тока плеч двутактного каскада, что приводит…

1) к компенсации искажений, полученных за счет нелинейности начальных участков ВАХ;

2) к увеличению искажений, вследствие нелинейности начальных участков ВАХ;

3) к увеличению сдвига фазы импульсов. -

Скорее всего правильный ответ 3

№31 На рисунках 1,2 представлены схемы обеспечения точек покоя МДП–транзистров.

Сопоставить схемы с типами обеспечения точки покоя с делителем (А) и с обратной связью (Б).

Рисунок 1 а Рисунок 2 б

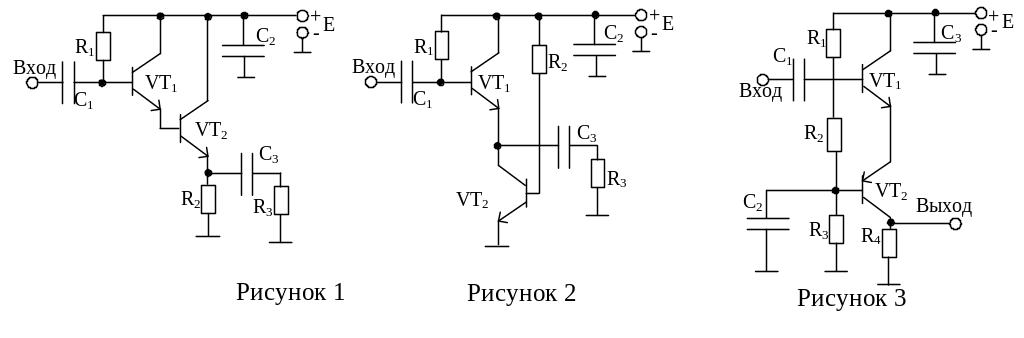

№32 На рисунке 1, 2, 3 представлены схемы усилительных каскадов.

Эти схемы представляют собой выполненные в интегральном исполнении схему супербета-транзистор (А) – рис3, схему Дарлингтона (Б) – рис1, повторитель с динамической нагрузкой (В) – рис2. Сопоставить схемы с названиями.

№33 Нагрузочная характеристика описывается уравнениями прямой . Определите параметры уравнения и физическую характеристику переменных по схеме заданной на рисунке.

Рисунок

А) ; ; ; ;

Б) ; ; ;

В) ; ; ; .

№34 Нагрузочная характеристика в рабочем диапазоне частот описывается уравнением в рабочей точке с параметрами . Определить параметры уравнения и физическую характеристику переменных по схеме, заданной на рисунке. Сопротивление и в рабочем диапазоне частот считать равным нулю.

А) ; ; ;

Б) ; ; ;

В) ; ;

№35 На рисунке изображены нагрузочные прямые (1, 2) переменному и постоянному токам.

Рисунок

Указать соответствие.все 4 отмечать галочками
