Работа 15 Демонстрационный эксперимент при изучении волновых свойств света

Цель работы:

• Изучение содержания темы «Волновые свойства света»

• Овладение методикой и техникой проведения основных демонстраций по теме.

При подготовке к работе следует:

• Ознакомиться с содержанием темы “ Волновые свойства света ” в учебном пособии “Физика-11”.

• Повторить определения дифракции, интерференции и поляризации.

Часть 1. Опыты по волновым свойствам света с фос

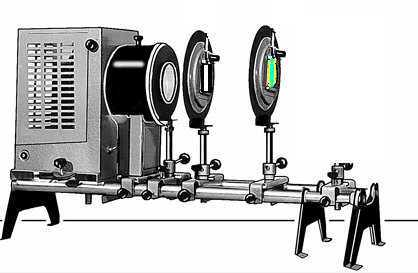

Опыт 1. Демонстрация интерференции света на бипризме Френеля

С оберите установку согласно рисунка, поместив за конденсором щель (ширина 2-3 мм) и бипризму Френеля. Добейтесь четкой интерференционной картины на экране. Опишите ее особенности. Дайте определение интерференции.

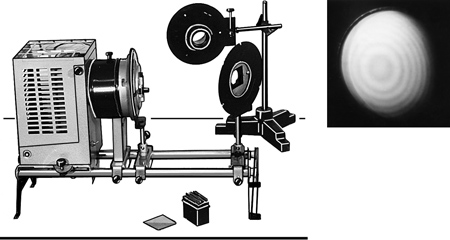

Опыт 2. Демонстрация колец Ньютона

П рибор «Кольца Ньютона» в комплекте «Набор по интерференции и дифракции света» представляет собой плосковыпуклую линзу и плоскую пластинку, прижатые друг к другу в общей обойме. Степень прижима регулируется тремя винтами.

Для демонстрации интерференционных полос в воздушном зазоре прибора «Кольца Ньютона» поместите его в пучок света проекционного аппарата ФОС и ориентируйте так, чтобы отраженный от прибора свет падал на экран. Между прибором «Кольца Ньютона» и экраном устанавливают объектив, с помощью которого на экране получите изображение радужных колец.

Используя светофильтры, покажите интерференционные кольца в монохроматическом свете. Сделайте вывод о радиусе колец

Опыт 3. Дифракция от решетки

В проекционном аппарате ФОС вплотную к конденсору установите диск с раздвижной щелью. Получите четкое изображение щели на экране, между объективом и экраном поместите диск, в держатель которого вставлена дифракционная решетка. Штрихи дифракционной решетки должны быть ориентированы параллельно щели.

Опишите характер полученного изображения. Дайте определение дифракции

Для получения картины в монохроматическом свете на скамью проекционного аппарата между щелью и объективом установите диск с красным или оранжевым светофильтром.

Опыт 4. Поляризация света поляроидами

Внимание: При постановке опыта с поляроидами после конденсора поставить тепловой фильтр.

На скамью аппарата ФОС установите конденсор, тепловой фильтр, диск с поляроидом-поляризатором, диск с еще одним поляроидом-анализатором и объектив.

С помощью объектива на белом экране получите изображение равномерно освещенного круга. Поворотом одного из поляроидов относительно другого добейтесь максимального освещения круга на экране. Это положение поляроидов отметьте стрелками-указателями, ориентированными одинаково. Медленно поворачивайте первое от конденсора кольцо рамки с поляроидом, наблюдайте за изменением освещенности светового пятна на экране. Опишите наблюдаемую картину. Объясните явление поляризации

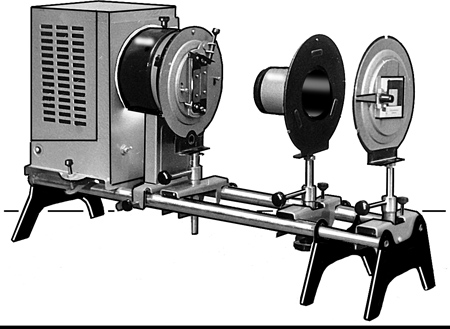

  Опыт 5. Исследование деформаций при помощи поляризованного света

В основной установке для демонстрации предыдущего опыта между поляроидами установите диск-ширму с моделью рельса, изготовленную из органического стекла и вставленную в винтовой пресс.

При нескрещенных поляроидах перемещением объектива получите на экране четкое изображение прозрачной модели. Затем скрещивайте поляроиды. Опишите характер изображения модели. Объясните наблюдаемую картину
