Погрешность приборов для датчиков температуры.
1) Капиллярная погрешность.
Соотношение объёмов капилляра и баллона от 1,6 до 40.
2) Манометрическая погрешность.
Обусловлена и зависит от формы и чувствительного элемента.
3) Барометрическая погрешность.
Между атмосферным давлением и градировочным связана с температурой зависимостью упругости материала чувствительного элемента.
Погрешности приборов измерения температуры обусловлены:
1) соотношениями диаметров элементов конструкции;
2) температурной зависимостью упругости материала чувствительных элементов;
3) погрешностью градуировки;
4) условиями теплообмена с окружающей средой;
5) термической инерцией термометра и вторичного прибора;
6) однородностью термоэлектрических материалов;
7) температурой свободных концов и т.д.
Датчики давления.
Классификация датчиков давления.
1) по виду измеряемого давления – барометры, манометры, вакуумметры, тягонапоромеры, микроманометры
2) по принципу действия - приборы с упругими ЧЭ (мембранные, пружинные, сильфонные); жидкостные с видимым уровнем; электрические (пьезоэлектрические, манометры сопротивления, радиоактивные и радиоактивные вакуумметры); дифференциальные манометры;
3) по назначению – образцовые, рабочие
Датчики давления с упругими ЧЭ основаны на использовании деформации или изгибающих моментов упругих ЧЭ, воспринимают измеряемое давление среды и преобразуют его в перемещение или усилие.
Статическая
характеристика
- зависимость величины перемещения
точки ЧЭ от действия нагрузки или
сосредоточенной силы,
- величина перемещения.
Статическая характеристика может быть линейной и нелинейной
Рабочее
качество упругого элемента
- жёсткость
и чувствительность
,
обратная жёсткости.
Эффективная площадь упругого ЧЭ.

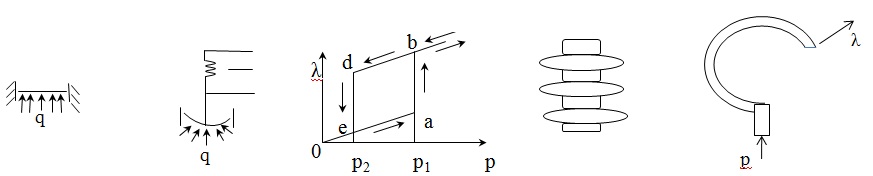

Гистерезис статической характеристики – неоднозначность хода статической характеристики при увеличении и уменьшении нагрузки в пределах упругих деформаций
Изменение деформаций во времени - последствие (упругое, когда стрелка прибора после снятия нагрузки не сразу возвращается в ноль; и пластическое, когда деформация сохраняется при полной разгрузке по истечении любого интервала времени).
Виды упругих элементов

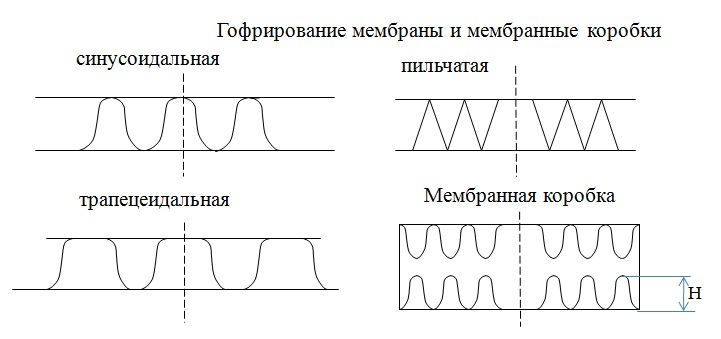

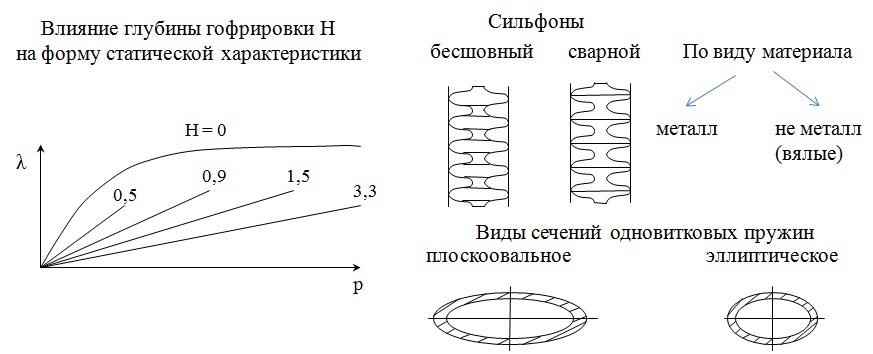

1) по форме - плоские мембраны, выпуклые мембраны, гофрированные мембраны и коробки, синусоидальная, трапециидальная, пильчатая формы мембран, сильфоны (тонкостенные трубки с поперечной гофрировкой: бесшовные, сварные, со складывающимися гофрами), трубчатые пружины (эллиптического, плоскоовального сечения, тонкостенные, толстостенные).
2)
по
материалу
– сталь, бронза, капрон, шелк, покрытые
бензомаслостойкой резиной или
пластмассой.

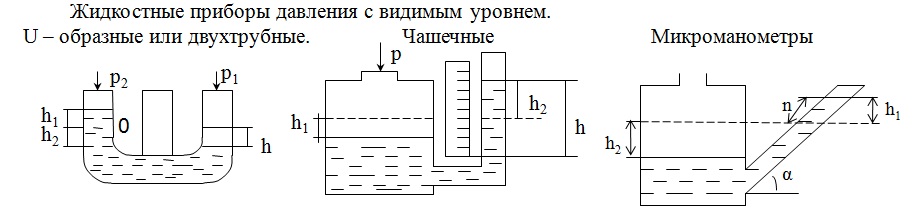

Все 3 конструкции используют в качестве контрольных и образцовых. В качестве материала используется стекло, а в качестве жидкостей – вода и ртуть.
Двухтрубные – от 7000 до 0,1 мПа; Чашечные для малых давлений 0,1 мПа, ср. давления – 5 мПа; высокого до 15 мПа; Микроманометр – до 0,1 мПа. У всех конструкций ста. характеристика – линейная.
Электрические приборы давления.
1) Пьезоэлектрические, принцип действия основан на возникновении электрических зарядов на поверхности некоторых материалов, подвергнутых сжатию в определенном направлении. Материалы: кварц, турмалин, титанат бария.
2) Манометры сопротивления основаны на изменении электрического сопротивления проводников в зависимости от приложенного давления. В качестве материала используют: полупроводники, платину, константан, вольфрам, манганин.
3) Радиоактивные вакуумметры основаны на зависимости тока, протекающего через ионизационную камеру, от давления (от плотности газа в камере).
4) Ионизационные основаны на использовании эффекта ионизации (термоэлектронная эмиссия).
Дифференциальные манометры: колокольные, кольцевые, поплавковые, мембраны и сильфоны.
