Глава 3
Электромагнетизм
§ 3.1. Преобразование механической энергии в электрическую.

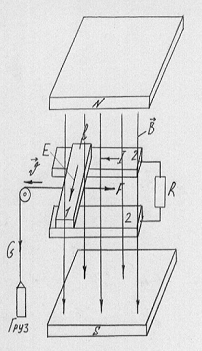

Рис.3-1. Схема простейшего генератора.
1 – проводник; 2 – токоведущие пластины.
Заставим проводник (1) под действие внешней силы (груз G) двигаться в магнитном поле перпендикулярно силовым линиям магнитной индукции (В). Тогда, согласно явлению электромагнитной индукции на концах проводника будет индуктироваться ЭДС
,
где l – активная длина проводника; υ – скорость движения проводника.
Направление индуктированной ЭДС определяем по правилу правой руки. Подключим к проводнику через пластины 2 нагрузку в виде сопротивления R, тогда согласно законам Ома для всей цепи
(3)
где I – величина тока, определяемая значением индуктируемой ЭДС; R и R0 – сопротивления, в которых расходуется энергия, образовавшаяся в результате преобразования механической энергии в электрическую.
Покажем процесс преобразования механической энергии в электрическую и какое между ними соотношение. Для этого умножим левую и правую часть выражения (3) на силу тока I, тогда
,
или
,
но
следовательно
,
где F – электромагнитная сила, действующая на проводник с током, помещенным в магнитном поле.
Причина возникновения силы заключается в следующем: при подключении нагрузки к проводнику, на концах которого индуктируется ЭДС, цепь окажется замкнутой и в цепи появится ток, а значит, на проводник с током будет действовать электромагнитная сила. Причем направление этой силы, найденное по правилу левой руки, противоположно движущей и называется тормозной. Поэтому
,
где Fυ – механическая мощность, которая развивается при движении груза; I2R – электрическая мощность, потребляемая в нагрузке; I2R0 – мощность потерь в проводнике.
Таким образом, процесс преобразования механической энергии в электрическую связан:
с наведение ЭДС;
с появлением тормозной силы, действующей на проводник с током, в котором индуктируется ЭДС.
Принцип работы электрического генератора.
При движении провода (рис.3-2) в направлении вектора скорости υ в плоскости, перпендикулярной магнитным линиям, в нем наводится э. д. е. Е, Под действием ее в замкнутой цепи с сопротивлением R проходит ток I. На провод с током в магнитном поле действует электромагнитная сила F=BlI, направление которой, найденное по правилу левой руки, противоположно направлению вектора скорости, следовательно, она является тормозной.
Рис.3-2. Принцип работы электрического генератора.
Очевидно, для движения провода необходима
внешняя сила, равная по величине и
противоположная по направлению тормозной
силе, т. е. необходим первичный двигатель,
развивающий механическую мощность,
,
или
.
Таким образом, полученная проводником механическая энергия при движении его в магнитном поле преобразуется в электрическую, а движущийся под действием механической силы провод в магнитном поле можно рассматривать как простейший электрический генератор.
Э. д. с. генератора
,
следовательно, механическая мощность
равна электрической мощности Р, состоящей из мощности приемника энергии Pn=UI, и мощности потерь в генераторе P0=I2r0.
