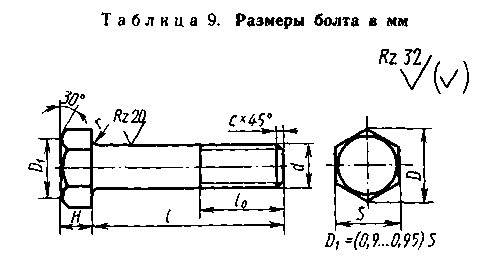

(Нормальной точности) гост 7798—70*. Определение длины резьбы k
Номи- нальная |
Номинальные |
диаметры |
резьбы d. |
мм |
|
длина болта /, мм |
8 |
10 |
12 |
14 |
16 |
45 |
22 |
26 |
30 |
34 |
42 |
50 |
22 |
26 |
30 |
34 |
42 |
55 |
22 |
26 |
30 |
34 |
42 |
60 |
22 |
26 |
30 |
34 |
42 |
65 |
22 |
26 |
30 |
34 |
42 |
70 |
22 |
26 |
30 |
34 |
42 |
75 |
22 |
26 |
30 |
34 |
42 |
80 |
22 |
26 |
30 |
34 |
42 |
85 |
22 |
26 |
30 |
34 |
42 |
90 |
22 |
26 |
30 |
34 |
42 |
Номинальные |
8 |
10 |
12 |
14 |
16 |
диаметры резьбы d |
|
|
|
|
|
Шаг резьбы: |
|
|
|
|
|
крупный |
1,25 |
1,5 |
1,75 |
2 |
2 |
мелкий |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
Размер «под ключ» 5 |
13 |
17 |
19 |
22 |
24 |
Высота головки И |
5,5 |
7,0 |
8,0 |
9,0 |
10 |
Диаметр описанной |
14,2 |
18,7 |
20,9 |
42,3 |
26,5 |
окружности D |
|
|
|
|
|
Радиус под головкой г |
0,25 |
' 0,40 |
0,60 |
.0,60 |
0,60 |
а' = 3 (табл. 10). Подставляя числовые ве- личины, определяем / = 5 + 2 + 8-4-3=18. Подбираем по ГОСТ 22032—76* (табл. 13) ближайшие размеры: /=18, /о =14, U = 2d\ 1\ = 20. Эта шпилька имеет обозначение М10Х18 ГОСТ 22032—76, где М10 —резьба метрическая с крупным шагом /=1,5 мм, 18 — длина шпильки (/ = 18).
Размеры гайки и шайбы брать из таблиц соответствующих ГОСТов (табл. 11 и 12).
Последовательность вычерчивания винто- вого соединения. По заданному диаметру d (в табл. 7 — d%) подсчитать длину винта /. Для винта, изготовленного по ГОСТ 17475— 80* (табл. 14), /= К + 2d. Подставляя чис- ловые данные для варианта 11, получим / = = 16 + 20 = 36. Сравнив полученный резуль- тат с данными табл. 15, принимаем /=35 мм, /о = 26 мм.
Такой винт обозначается М10Х35 ГОСТ 17475—80*. На сборочном чертеже изображе- ние крепежных деталей выполняется упрощен- но (см. рис. 72).
Шлиц под отвертку изображают на одном виде вдоль оси винта, на другом — под углом 45° против положения, показанного на первом виде. Шлиц обводится сплошной утолщенной линией. Размеры раззенковки под винты с ци- линдрической и потайной головками см. в табл. 16—18.
Выполнив резьбовые соединения, за- штрихуйте сечения, обведите чертеж основной сплошной линией.
Оформите сборочный чертеж по образцу листа II—4 (см. рис. 72). Проставьте размеры: габаритные, установочные, присоединительные, т. е. размеры, необходимые для сборки и ус- тановки изделия. Размеры, проставленные как справочные, которые стоят на рабочих черте- жах деталей, отмечают справа вверху звез- дочкой, а под основной надписью пишут «Размеры для справок».. Проставьте номера позиций деталей, которые указывают на пол- ках линий-выносок, проводимых от видимых изображений деталей. На сборочном чертеже детали нумеруются в соответствии с номера- ми позиций, указанными в спецификации этой сборочной единицы. Номера позиций распола- гают параллельно основной надписи чертежа и группируют в строчку или колонку по воз- можности на одной линии (в вертикальном или горизонтальном направлении). Номера позиций деталей наносят более крупным шриф- том, на один-два размера больше, чем приня- тый для размерных чисел на чертеже. Полки наносят сплошной тонкой линией. Линии-вы- носки не должны пересекаться между собой, не должны быть параллельны линиям штри- ховки (если выноска проходит по заштрихо- ванному полю). Одним концом линия-выноска
Таблица 10. Выход конца болта из гайки по нормам, принятым в машиностроении.
