МИНИСТЕРСТВО ВЫСШЕГО И СРЕДНЕГО СПЕЦИАЛЬНОГО ОБРАЗОВАНИЯ СССР

Утверждено

Научно-методическим кабинетом

по среднему специальному образованию

21 Июля 1987 г.

КОНТРОЛЬНЫЕ ЗАДАНИЯ ПО ЧЕРЧЕНИЮ

для учащихся-заочников

технических немашиностроительных специальностей


МОСКВА «ВЫСШАЯ ШКОЛА» 1988


средних специальных учебных заведений

КОНТРОЛЬНАЯ РАБОТА 1

Контрольная работа 1 выполняется на шести листах чертежной бумаги карандашом. Три листа формата А4 (210Х 297) и три листа формата A3 (297X420) по индивидуальным вариантам задания. Перечень листов:

Лист I — 1 «Шрифты и линии» (формат А4).

Лист I — 2 «Контур детали и лекальная кривая» (формат А4).

Лист I — 3 «Проекции геометрических тел» (формат А4).

Лист I — 4 «Сечение геометрического тела плоскостью» (формат A3).

Лист I — 5 «Пересечение поверхностей» (формат A3).

Лист I — 6 «Построение третьего вида по двум данным» (формат A3).

Листы оформляют рамкой и основной надписью. Основную надпись на чертежах контрольньх работ нужно выполнять в соответствии с рис. 2.

На рис. 3 показано расположение основной над- писи на листах форматов A3 и А4, на листе формата А4 только вдоль короткой стороны, а на других форматах в правом нижнем углу вдоль короткой или длинной стороны.

К выполнению контрольной работы можно приступить только после изучения тем про- граммы. Работать над выполнением листов нужно в определенной последовательности: сначала ознакомиться с содержанием и образ- цом листа, найти свой вариант; изучить мето- дические указания к листу, выполнить упраж- нения и ответить на вопросы самопроверки по изучаемой теме. Затем приступить к вычерчи- ванию листа.

Лист 1—1

Содержание листа. На листе I — 1 выпол- няются стандартным шрифтом размера 10 бук- вы русского алфавита и цифры, текст — шриф- том размера 5, линии чертежа и контур детали.

Цель задания: научиться правильно писать стандартным шрифтом, изучить ГОСТ 2.304—81 (СТ СЭВ 851—78 — СТ СЭВ 855—78), размеры стандартных форматов и правила оформле- ния чертежей рамками и основными надпи- сями. Изучить типы линий ГОСТ 2.303—68* (СТ СЭВ 1178—78). Приобрести навыки про- стых геометрических построений.

Методические указания

Линии чертежа должны соответствовать ГОСТ 2.303—68*. Тип линии и толщины выби- рают в зависимости от назначения линии. Тол- щину основной сплошной линии можно выби- рать в пределах 0,5...1,4. На учебных черте- жах рекомендуется толщину (S) основной сплошной линии принимать равной 0,8...1 мм.

Толщина линий одного типа должна быть одинакова для всех изображений на данном чертеже. Надписи на чертежах должны соот- ветствовать стандарту на шрифт. Чтобы на- учиться правильно писать стандартным шриф- том, необходимо изучить ГОСТ 2.304—81.

ГОСТом установлены два типа шрифта: тип А и тип Б, с наклоном и без наклона.

Установлены следующие размеры шрифта: 1,8; 2,5; 3,5; 5; 7; 10; 14; 20 (размер 1,8 до- пускается только для типа Б).

Размер шрифта h определяется высотой прописных букв в миллиметрах. Высота про- писных букв измеряется перпендикулярно ос- нованию строки.

Высота строчных букв С определяется из отношения их высоты (без отростков) к раз- меру шрифта h, например для шрифта типа А

высота C = , а для шрифта типа Б

высота C =

Ширина буквы g определяется по отноше- нию к размеру шрифта, например для шрифта

типа А размер g = , а для типа Б размер

g = , или по отношению к толщине линии

шрифта d, например для шрифта типа А ши- рина буквы равна Id (для широких букв 9d), а для шрифта типа Б ширина буквы равна 6d (для широких букв Ы).

Все листы 1 контрольной роботы расположите горизонтально как

показано на рисунке 3а

Основная надпись на всех

листах по рисунку 2

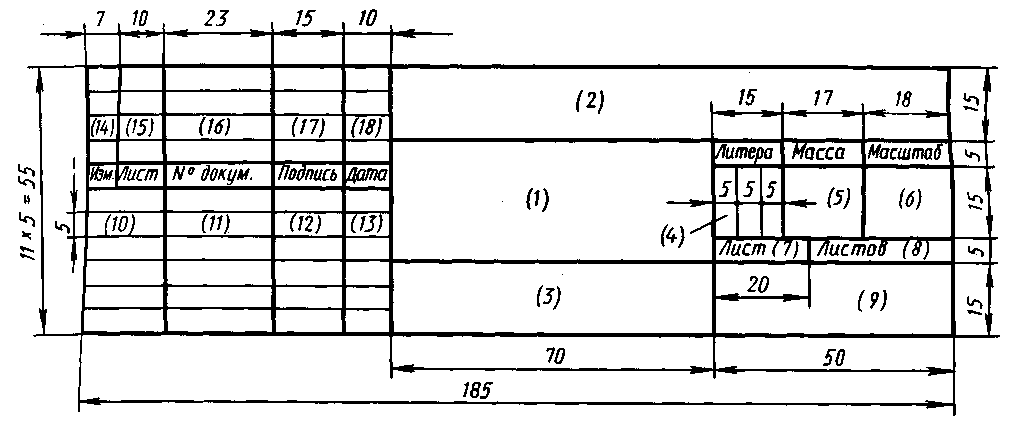

Рис. 2. Образец основной надписи:

/ — наименование чертежа; 2— обозначение чертежа, состоящее из индекса раздела курса черчения (например, ГЧ — геометри- ческое черчение, ПЧ — проекционное черчение, МЧ — машиностроительное черчение), номер задания, номер варианта; 3— обо- значение материала; 4 — литера (например, У — учебный); 5 — масса; 6—масштаб; 7 — номер листа; 8 — количество листов; 9 — название техникума, номер группы или номер личного дела (шифр учащегося); 10— исполнитель; // —12— подписи; 13 — дата. Графы 14, 15, 16, 17 и 18 в учебных чертежах не заполняются

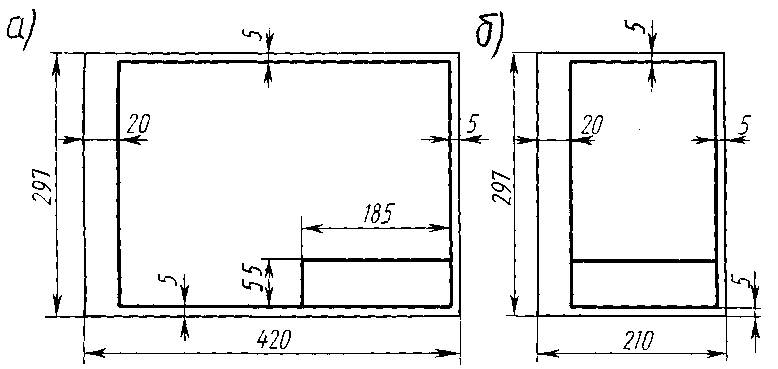

Рис. 3. Расположение основной надписи на листе

Толщина линии d определяется в зависи- мости от типа и высоты шрифта: для типа А

размер d = ; для типа Б размер d =

Для освоения написания шрифта рекомен- дуется использовать вспомогательную сетку.

Для построения сетки

Тип А (с наклоном и без наклона)

Тип Б (с наклоном и без наклона)

Высота разбивается на

14 частей

10 частей

Вертикальные линии прово- дятся на расстоянии

1/14h

1/10 h

Для выполнения надписей на чертежах ре- комендуется шрифт типа Б с наклоном 75°. В табл. 1 приведены параметры этого шрифта. Образец букв и цифр шрифта типа Б дан на рис. 4, на рис. 5 показано построение знаков.

Для облегчения написания букв и цифр можно нанести вспомогательную сетку сплош- ными тонкими линиями: для прописных букв И, Й, Л, Т, Ц, Г, Ш, Щ, X, П достаточно про- вести две горизонтальные линии на расстоя- нии, равном высоте буквы h (размер шрифта); для букв Н, Ч, Е, К, А, М, Ж дополнительно проводят еще одну горизонтальную линию по- середине, на этой линии располагают средние элементы букв; для остальных прописных букв и цифр проводят еще две горизонтальные ли- нии на расстоянии 2/10ft от верхней и нижней линий. При построении сетки для строчных букв нужно учесть, что высота строчных букв составляет 7/1 О/г. Необходимо помнить, что прописные и строчные буквы имеют различную ширину.

Необходимо разметить тонкими линиями с наклоном 75° ширину каждой буквы и цифры

и расстояние между ними. Образец вспомо- гательной сетки показан на рис. 6, а, б.

При вычерчивании контура детали необхо- димо выполнить построения для деления окружности на равные части, можно пользо- ваться коэффициентами из табл. 2. Например, количеству частей окружности 19 соответству- ет коэффициент 0,164595, диаметр окружности 80. Подсчитываем длину хорды, умножая диа- метр окружности на число, указанное в табли- це: 80X0,164595= 13,167600» 13,2 мм, затем циркулем откладываем эту величину на данной окружности 19 раз.
